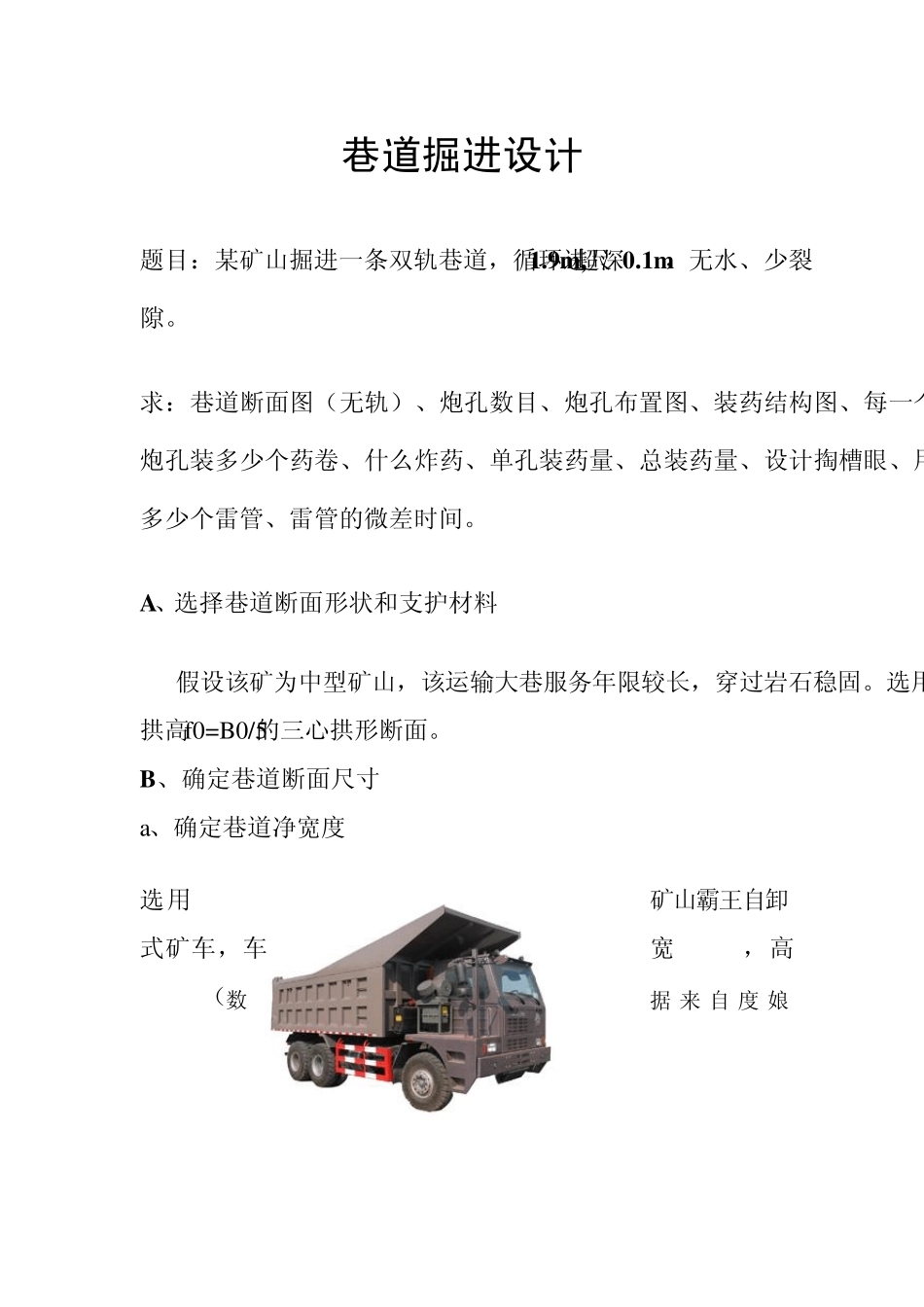

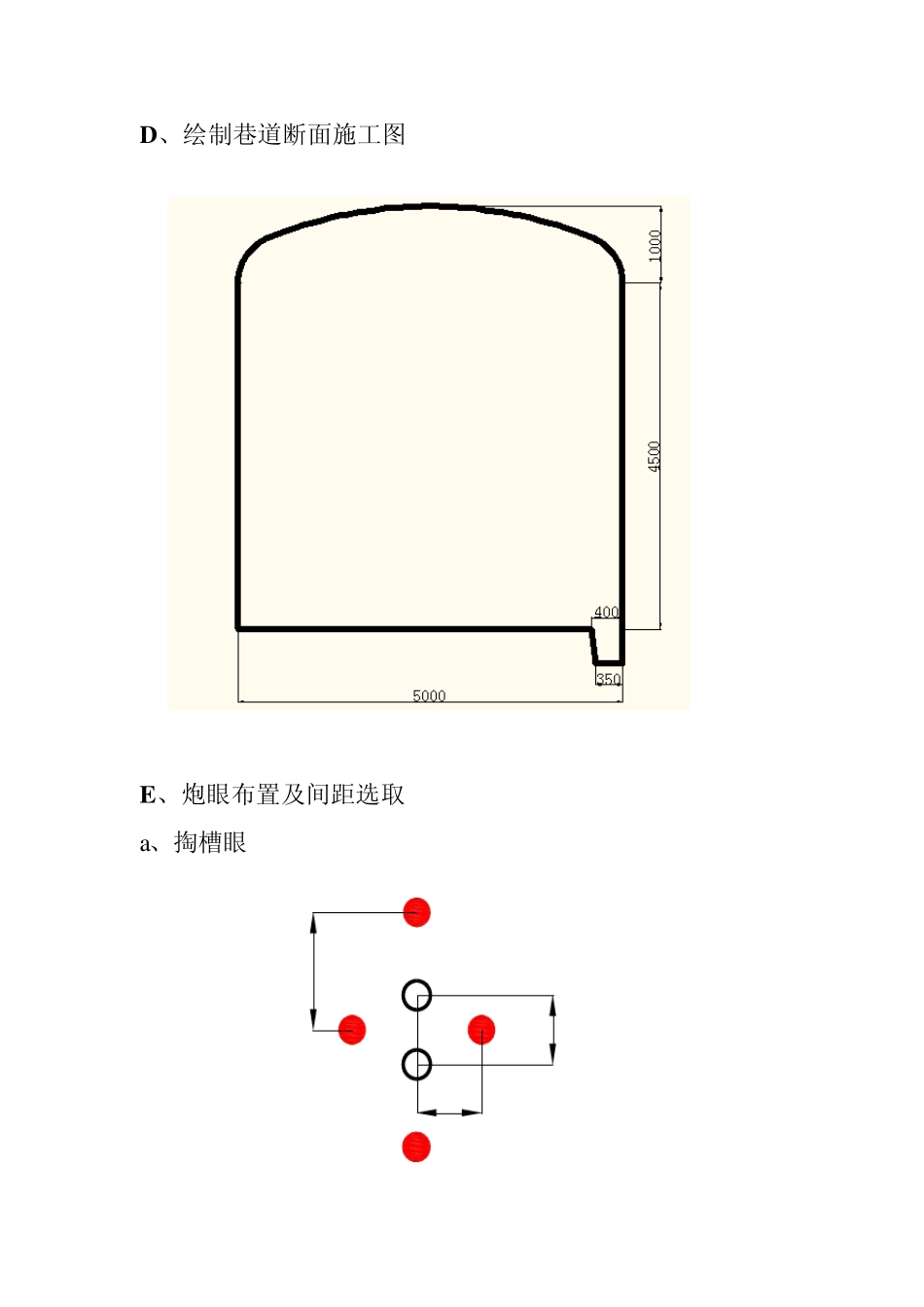

巷道掘进设计 题目：某矿山掘进一条双轨巷道，循环进尺1.9m ,超深0.1m，无水、少裂隙。 求：巷道断面图（无轨）、炮孔数目、炮孔布置图、装药结构图、每一个炮孔装多少个药卷、什么炸药、单孔装药量、总装药量、设计掏槽眼、用多少个雷管、雷管的微差时间。 A、选择巷道断面形状和支护材料 假设该矿为中型矿山，该运输大巷服务年限较长，穿过岩石稳固。选用拱高f0=B0/5的三心拱形断面。 B、确定巷道断面尺寸 a、确定巷道净宽度 选用 HOWO矿山霸王自卸式矿车，车宽 3300mm，高4340mm（数据 来 自 度 娘http://www.doc88.com/p-88192616599.html），故运输设备宽度b=3300mm。根据课本《井巷设计与施工》表1-1，1-3，取安全间隙b1=600m，人行道宽度b2=1100mm，故净宽度B0=b+b1+b2=3300+600+1100=5000mm b、确定巷道净高度 （1）、拱高f0及参数。计算如下： f0=1/5B0=1/5×5000=1000m （2）、巷道净墙高h2 根据卡车高度，设净墙高h2=4500m m （3）、巷道净高度H0。计算结果为 H0=f0+h2=1000+4500=5500m m c、计算巷道净断面积S0 由课本《井巷设计与施工》表1-10知： S0=（h2+0.159B0)×B0 =（4.500+0.159×5.000）×5.000 =26.475m² C 、水沟设计 水沟设计应根据水流量设计，本题假设采用水沟坡度与巷道坡度相同，即3%。查课本《井巷设计与施工》表1-9，选用倒梯形砌碹水沟，水沟深450m m，上宽400m m，下宽350m m，水沟净断面积0.169m²。 100100170D、绘制巷道断面施工图 E、炮眼布置及间距选取 a、掏槽眼 采用菱形掏槽，如图所示。一般在f为4~6的岩石中，a取150mm，b取200mm；在中硬岩石中a取100~130，b取170~200mm；在f>8的坚硬岩石中，可将中心空眼改为两个相距100mm的空眼。分两段起爆，1、2号眼为一段，3、4号眼为一段。这种掏槽方式简单，易于掌握，适用于各种岩层条件0，效果很好。因此，根据此题中岩石的性质较坚硬，且岩石越坚硬间距越小，故选用a=100,b=170。 b、周边眼 周边眼的间距与其最小抵抗线存在着一定的比例关系，即 K=E/W 式中，K为密集系数，一般为0.6~1.0，岩石坚硬时取大值，较软时取小值；E为周边眼间距，W为最小抵抗线长度。按照光面爆破的要求，周边眼的中心均应布置在巷道设计掘进断面的轮廓上。一般原则是：软岩和层理节理发育的岩层上，眼间距应小而最小抵抗线应大，在坚硬稳定的岩层上，眼间距应大而最小抵抗线应小些。当岩石对爆破的夹制作用较大时，周边眼间距可取400mm...
