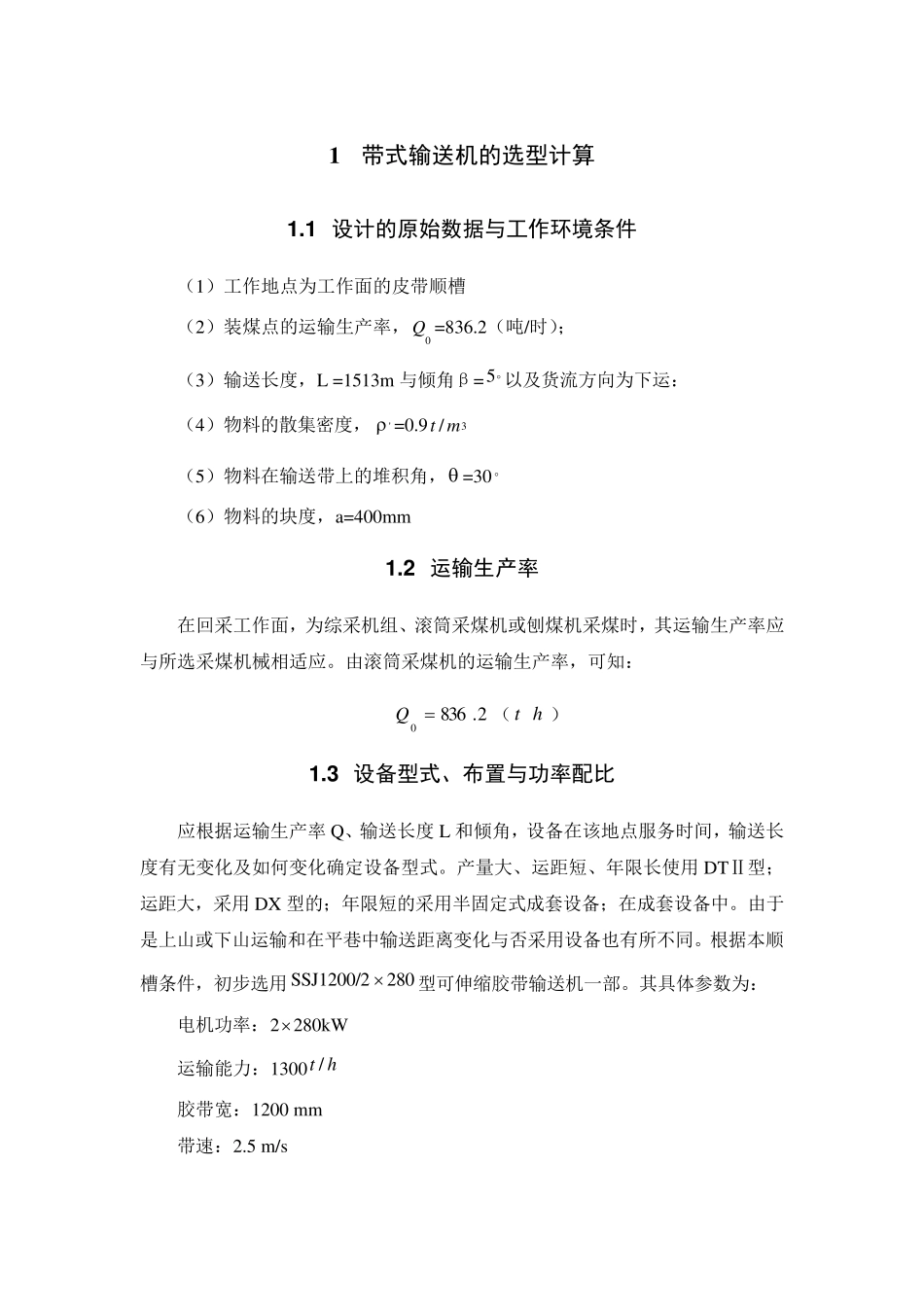

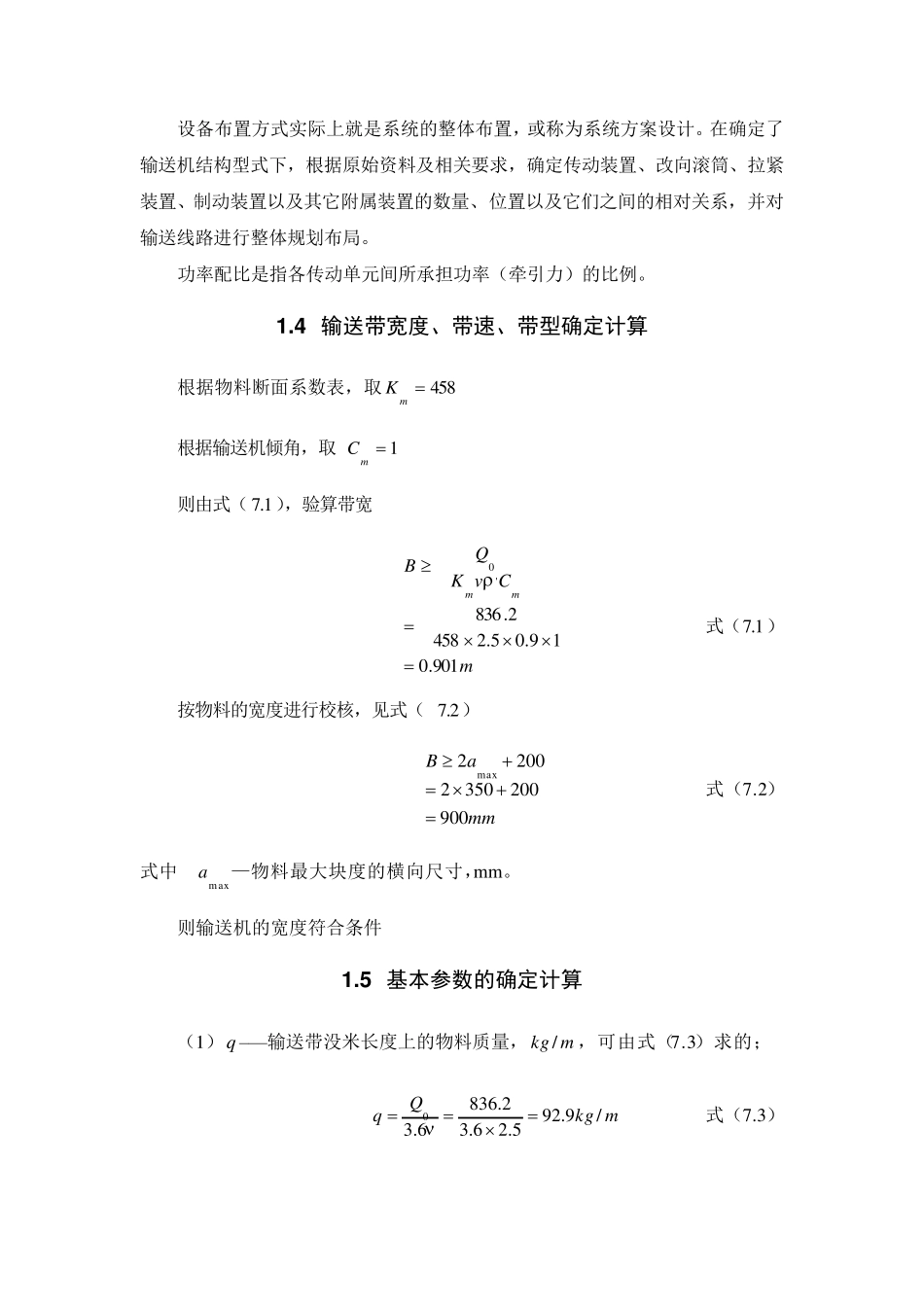

1 带式输送机的选型计算 1 .1 设计的原始数据与工作环境条件 （1）工作地点为工作面的皮带顺槽 （2）装煤点的运输生产率，0Q =836.2（吨/时）； （3）输送长度，L =1513m 与倾角β=5 以及货流方向为下运： （4）物料的散集密度，' =0.93/ mt （5）物料在输送带上的堆积角， =30  （6）物料的块度，a=400mm 1 .2 运输生产率 在回采工作面，为综采机组、滚筒采煤机或刨煤机采煤时，其运输生产率应与所选采煤机械相适应。由滚筒采煤机的运输生产率，可知： 2.8360 Q（ht） 1 .3 设备型式、布置与功率配比 应根据运输生产率Q、输送长度L 和倾角，设备在该地点服务时间，输送长度有无变化及如何变化确定设备型式。产量大、运距短、年限长使用 DTⅡ型；运距大，采用 DX 型的；年限短的采用半固定式成套设备；在成套设备中。由于是上山或下山运输和在平巷中输送距离变化与否采用设备也有所不同。根据本顺槽条件，初步选用280SSJ1200/2 型可伸缩胶带输送机一部。其具体参数为： 电机功率：2280kW 运输能力：1300ht/ 胶带宽：1200 mm 带速：2.5 m/s 设备布置方式实际上就是系统的整体布置，或称为系统方案设计。在确定了输送机结构型式下，根据原始资料及相关要求，确定传动装置、改向滚筒、拉紧装置、制动装置以及其它附属装置的数量、位置以及它们之间的相对关系，并对输送线路进行整体规划布局。 功率配比是指各传动单元间所承担功率（牵引力）的比例。 1 .4 输送带宽度、带速、带型确定计算 根据物料断面系数表，取458mK 根据输送机倾角，取1mC 则由式（7.1），验算带宽 mCvKQBmm901.019.05.24582.836'0 式（7.1） 按物料的宽度进行校核，见式（7.2） mmaB90020035022002max 式（7.2） 式中 maxa—物料最大块度的横向尺寸，mm。 则输送机的宽度符合条件 1 .5 基本参数的确定计算 （1）q –— 输送带没米长度上的物料质量，mkg/，可由式（7.3）求的； mkgQq/9.925.26.32.8366.30 式（7.3） （2）'tq ——承载托辊转动部分线密度，mkg/,可由式（7.4）求的； 'tq =mkglGg/67.165.1/25/'' 式（7.4） 式中'gl ——上托辊间距，一般取m5.1~1。 （3）''tq ——回空托辊转动部分线密度，kg/m，可由式（7.5）求的： "q"" /glGmkg /100.2/22 式（7.5） 式中"gl ——下托辊间距，一般取m3~2。 （4）dq –—输送...
