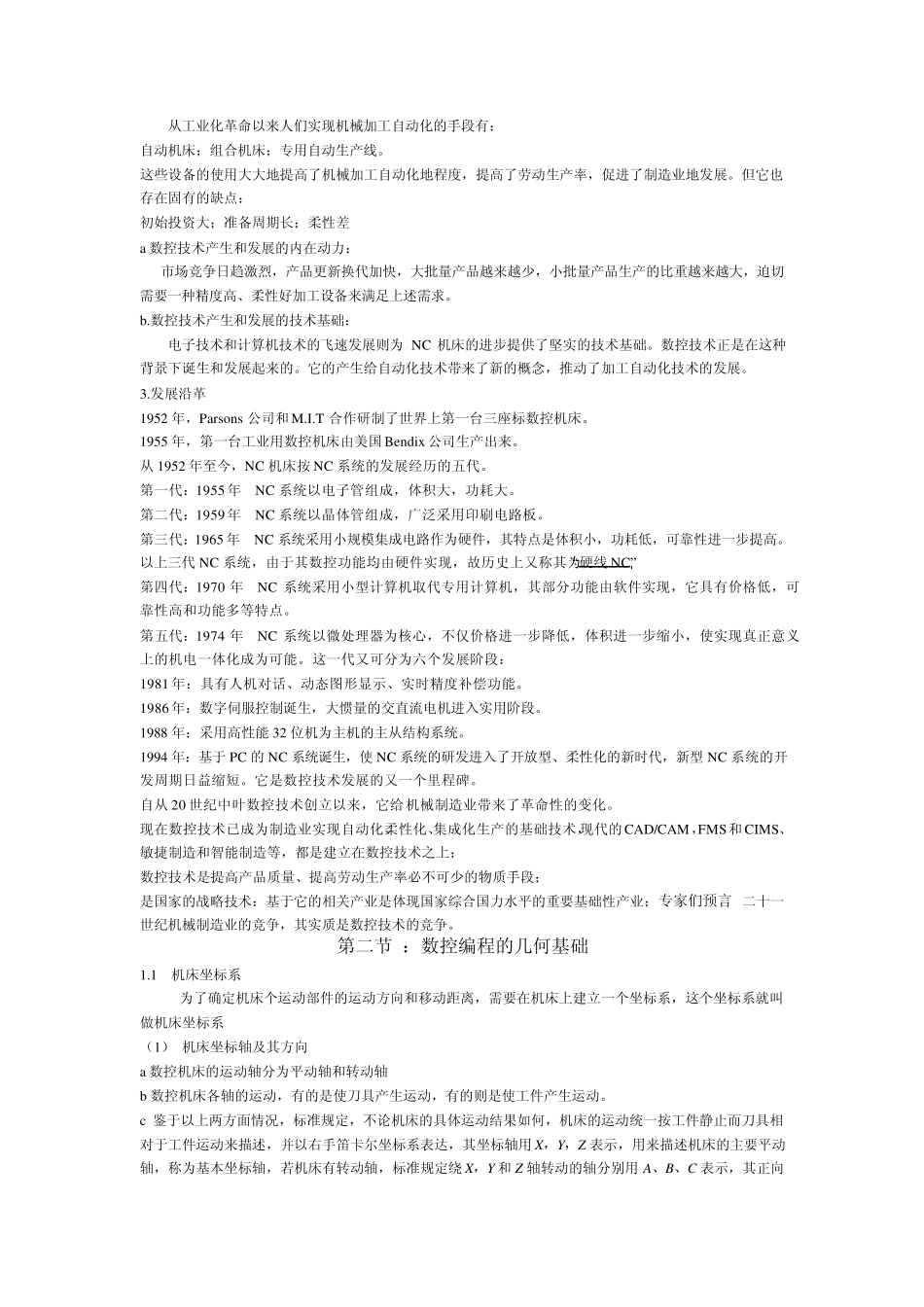

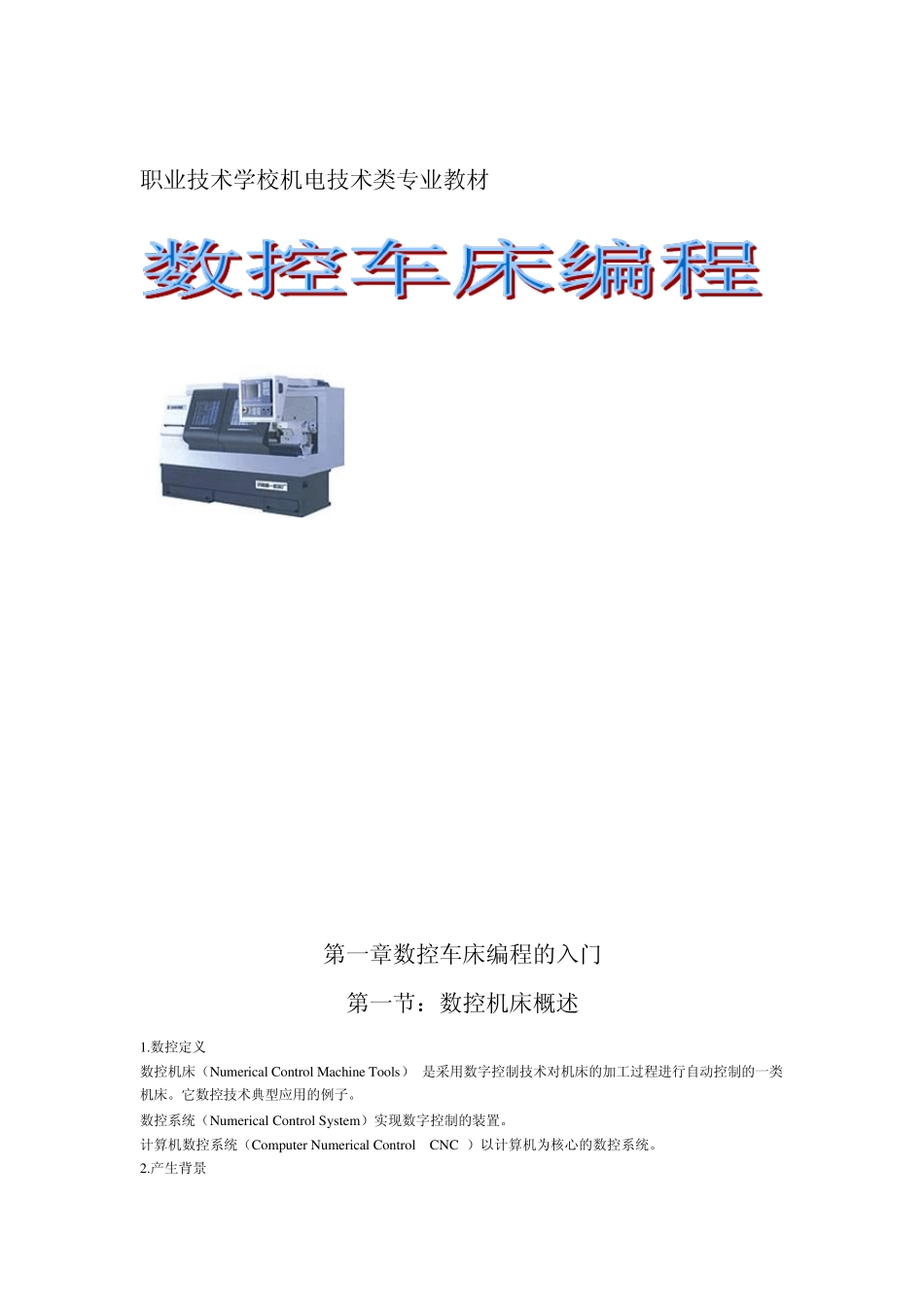

职业技术学校机电技术类专业教材 第一章数控车床编程的入门 第一节：数控机床概述 1.数控定义 数控机床（Nu merical Control Machine Tools） 是采用数字控制技术对机床的加工过程进行自动控制的一类机床。它数控技术典型应用的例子。 数控系统（Nu merical Control Sy stem）实现数字控制的装置。 计算机数控系统（Compu ter Nu merical Control CNC ）以计算机为核心的数控系统。 2.产生背景 从工业化革命以来人们实现机械加工自动化的手段有： 自动机床；组合机床；专用自动生产线。 这些设备的使用大大地提高了机械加工自动化地程度，提高了劳动生产率，促进了制造业地发展。但它也存在固有的缺点： 初始投资大；准备周期长；柔性差 a 数控技术产生和发展的内在动力： 市场竞争日趋激烈，产品更新换代加快，大批量产品越来越少，小批量产品生产的比重越来越大，迫切需要一种精度高、柔性好加工设备来满足上述需求。 b.数控技术产生和发展的技术基础： 电子技术和计算机技术的飞速发展则为 NC 机床的进步提供了坚实的技术基础。数控技术正是在这种背景下诞生和发展起来的。它的产生给自动化技术带来了新的概念，推动了加工自动化技术的发展。 3.发展沿革 1952 年，Parsons 公司和M.I.T 合作研制了世界上第一台三座标数控机床。 1955 年，第一台工业用数控机床由美国 Bendix 公司生产出来。 从1952 年至今，NC 机床按 NC 系统的发展经历的五代。 第一代：1955 年 NC 系统以电子管组成，体积大，功耗大。 第二代：1959 年 NC 系统以晶体管组成，广泛采用印刷电路板。 第三代：1965 年 NC 系统采用小规模集成电路作为硬件，其特点是体积小，功耗低，可靠性进一步提高。以上三代NC 系统，由于其数控功能均由硬件实现，故历史上又称其为“硬线NC” 第四代：1970 年 NC 系统采用小型计算机取代专用计算机，其部分功能由软件实现，它具有价格低，可靠性高和功能多等特点。 第五代：1974 年 NC 系统以微处理器为核心，不仅价格进一步降低，体积进一步缩小，使实现真正意义上的机电一体化成为可能。这一代又可分为六个发展阶段： 1981 年：具有人机对话、动态图形显示、实时精度补偿功能。 1986 年：数字伺服控制诞生，大惯量的交直流电机进入实用阶段。 1988 年：采用高性能 32 位机为主机的主从结构系统。 1994 年：基于 PC 的NC 系统诞生，使NC 系统的研发进入了...
