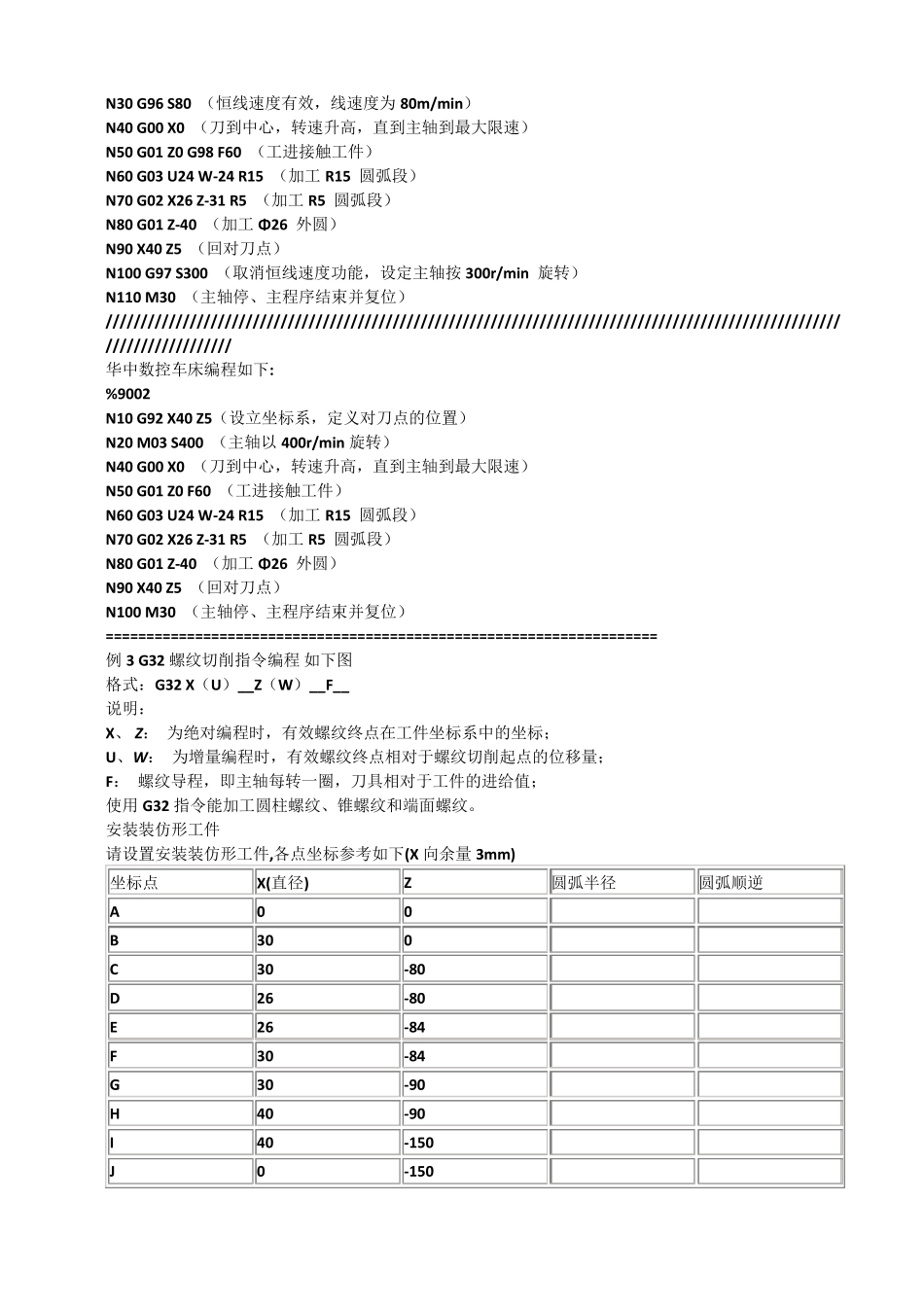

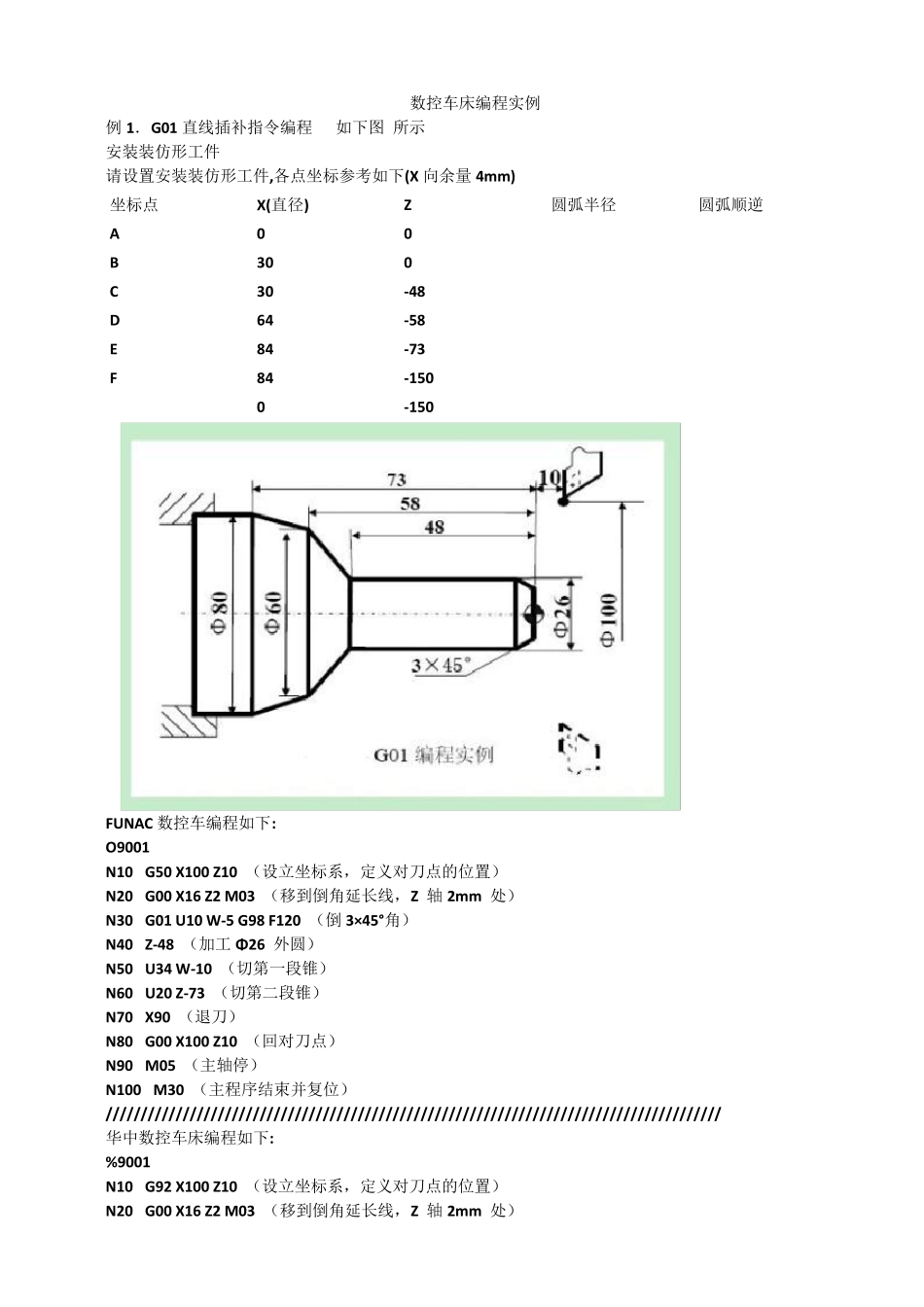

数控车床编程实例 例1．G01 直线插补指令编程 如下图 所示 安装装仿形工件 请设置安装装仿形工件,各点坐标参考如下(X 向余量4mm) 坐标点 X(直径) Z 圆弧半径 圆弧顺逆 A 0 0 B 30 0 C 30 -48 D 64 -58 E 84 -73 F 84 -150 0 -150 FUNAC 数控车编程如下: O9001 N10 G50 X100 Z10 （设立坐标系，定义对刀点的位置） N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处） N30 G01 U10 W-5 G98 F120 （倒3×45°角） N40 Z-48 （加工Φ 26 外圆） N50 U34 W-10 （切第一段锥） N60 U20 Z-73 （切第二段锥） N70 X90 （退刀） N80 G00 X100 Z10 （回对刀点） N90 M05 （主轴停） N100 M30 （主程序结束并复位） //////////////////////////////////////////////////////////////////////////////////////// 华中数控车床编程如下: %9001 N10 G92 X100 Z10 （设立坐标系，定义对刀点的位置） N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处） N30 G01 U10 W-5 F300 （倒3×45°角） N40 Z-48 （加工Φ 26 外圆） N50 U34 W-10 （切第一段锥） N60 U20 Z-73 （切第二段锥） N70 X90 （退刀） N80 G00 X100 Z10 （回对刀点） N90 M05 （主轴停） N100 M30 （主程序结束并复位） =============================================================== 例 2．G02/G03 圆弧插补指令编程,如下图 安装装仿形工件 请设置安装装仿形工件,各点坐标参考如下(X 向余量 3mm) 坐标点 X(直径) Z 圆弧半径 圆弧顺逆 A 0 0 B 6 0 C 30 -24 18 3 D 32 -31 8 2 E 32 -40 F 45 -40 45 -100 0 -100 FUNAC 数控车编程如下: O9002 N10 G50 X40 Z5（设立坐标系，定义对刀点的位置） N20 M03 S400 （主轴以 400r/min 旋转） N25 G50 S1000 （主轴最大限速 1000r/min 旋转） N30 G96 S80 （恒线速度有效，线速度为80m/min） N40 G00 X0 （刀到中心，转速升高，直到主轴到最大限速） N50 G01 Z0 G98 F60 （工进接触工件） N60 G03 U24 W-24 R15 （加工R15 圆弧段） N70 G02 X26 Z-31 R5 （加工R5 圆弧段） N80 G01 Z-40 （加工Φ 26 外圆） N90 X40 Z5 （回对刀点） N100 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转） N11...
