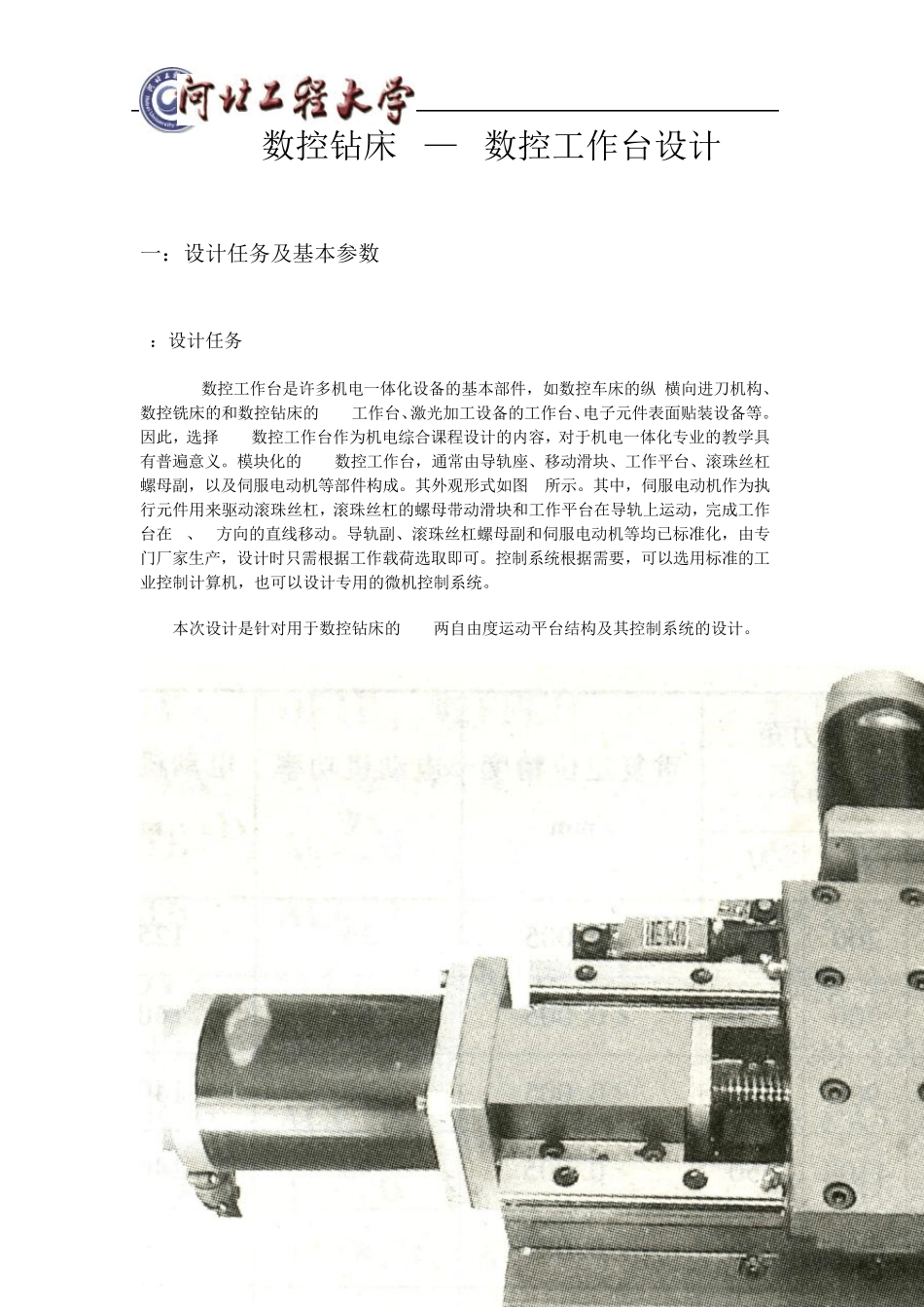

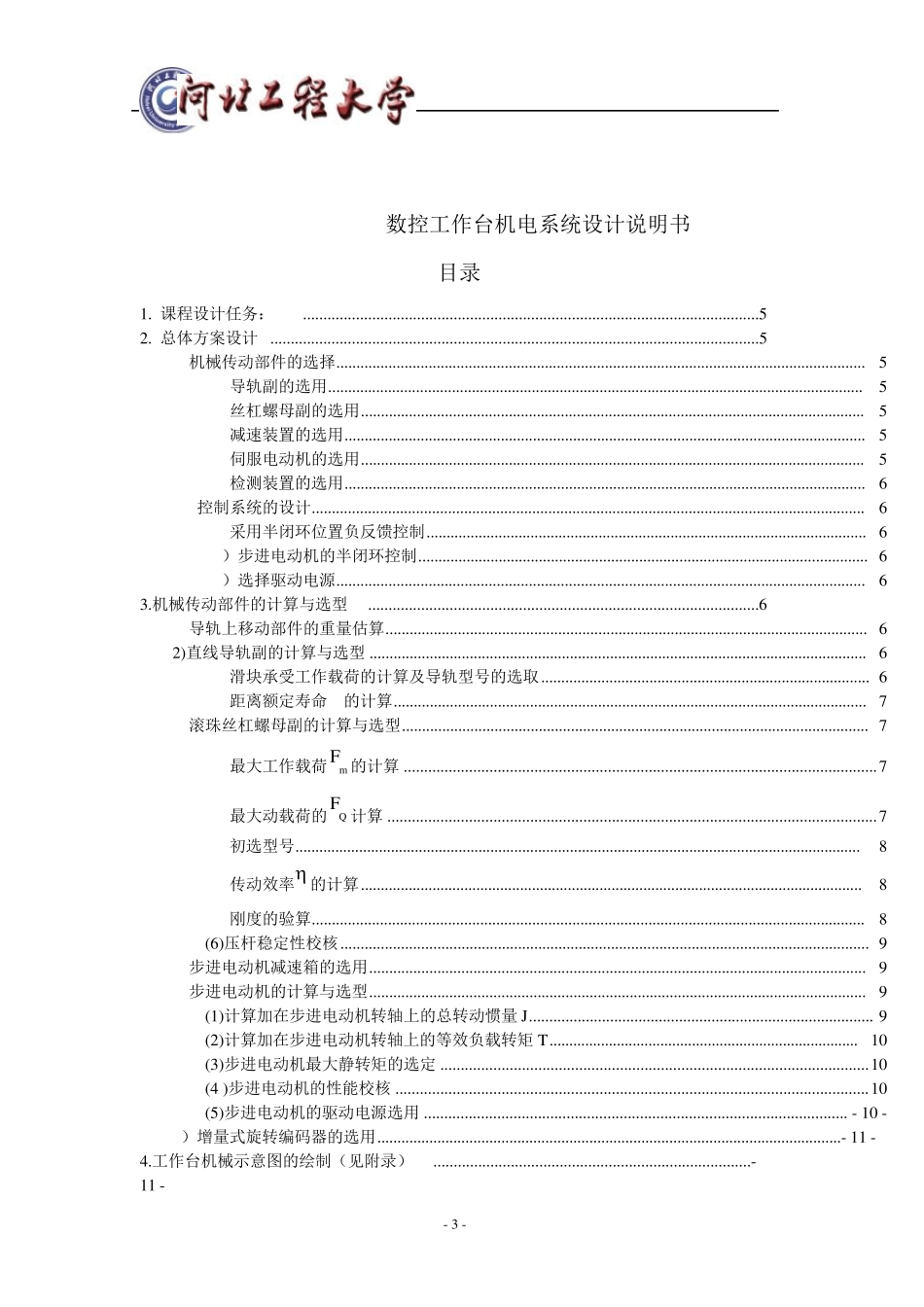

专业课程设计 - 1 - 数控钻床X—Y数控工作台设计 一：设计任务及基本参数 1：设计任务 X-Y数控工作台是许多机电一体化设备的基本部件，如数控车床的纵-横向进刀机构、数控铣床的和数控钻床的 X-Y工作台、激光加工设备的工作台、电子元件表面贴装设备等。因此，选择 X-Y数控工作台作为机电综合课程设计的内容，对于机电一体化专业的教学具有普遍意义。模块化的 X-Y数控工作台，通常由导轨座、移动滑块、工作平台、滚珠丝杠螺母副，以及伺服电动机等部件构成。其外观形式如图 1所示。其中，伺服电动机作为执行元件用来驱动滚珠丝杠，滚珠丝杠的螺母带动滑块和工作平台在导轨上运动，完成工作台在 X、Y方向的直线移动。导轨副、滚珠丝杠螺母副和伺服电动机等均已标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。控制系统根据需要，可以选用标准的工业控制计算机，也可以设计专用的微机控制系统。 本次设计是针对用于数控钻床的 X-Y两自由度运动平台结构及其控制系统的设计。 专业课程设计 - 2 - 图1 2：基本参数 数控钻床的X-Y两自由度运动平台主要参数如下： 1. 钻头最大直径d=12 mm； 2. 钻头转速n=300r/min； 3. 每转进给量f=0.1mm/r； 4. 刀具材料为高速钢； 5. 工件材料为钢σb=650 MPa； 6. X、Y方向的脉冲当量δx=δy=0.01 mm/脉冲； 7. X、Y方向的定位精度均为±0.01 mm； 8. 工作台面尺寸为300×500 mm，加工范围为350×550 mm； 9. 工作台最快移动速度vxmax=vymax=1500 mm/min。 3：最后提交的材料 课程设计说明书一份；装配图. 专业课程设计 - 3 - X-Y数控工作台机电系统设计说明书 目录 1. 课程设计任务： ................................................................................................................5 2. 总体方案设计 ........................................................................................................................5 1)机械传动部件的选择 .................................................................................................................................... 5 (1)导轨副的选用 ...................................................................................................................................... 5 (2)丝杠螺母副的选用 .........................
