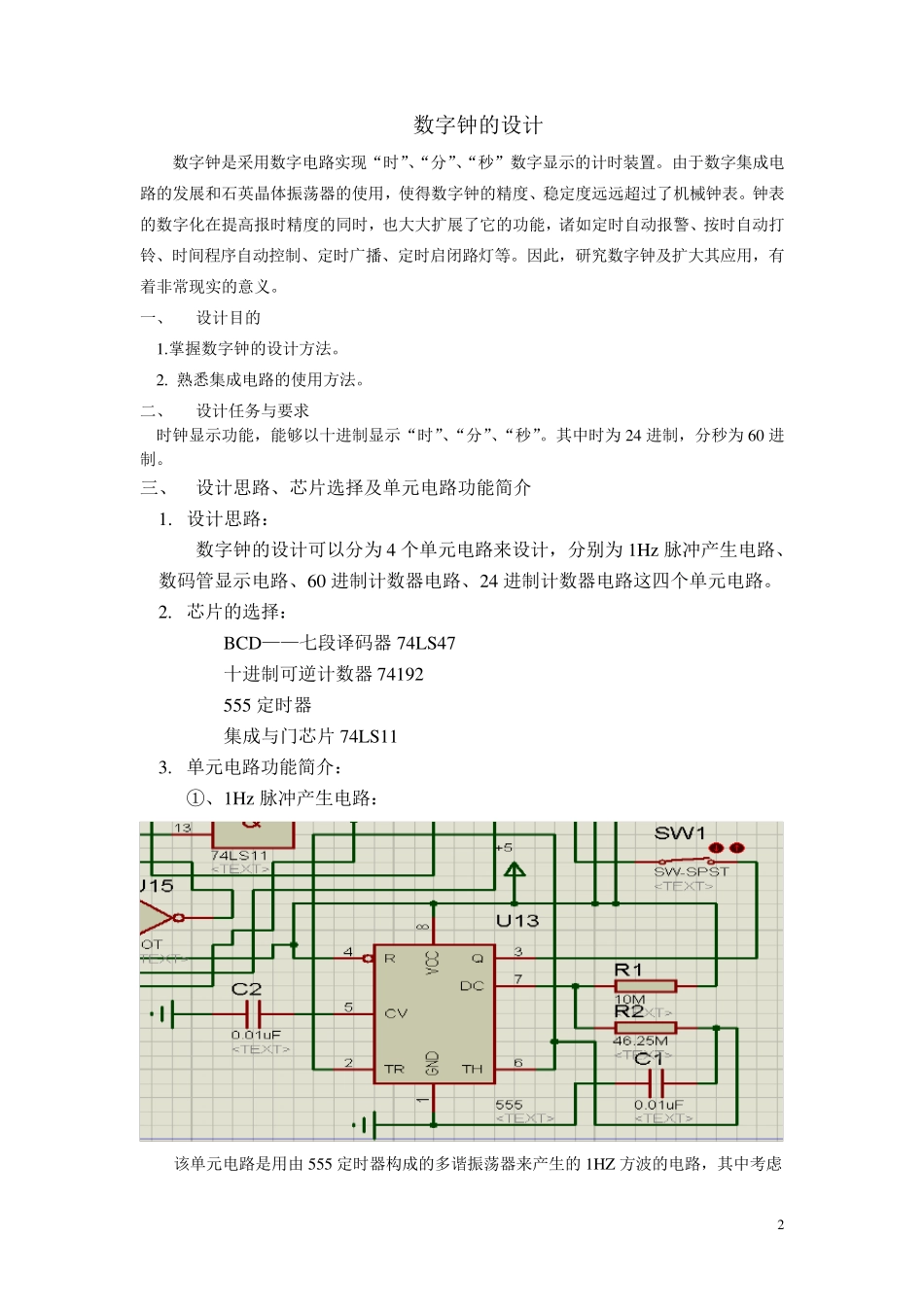

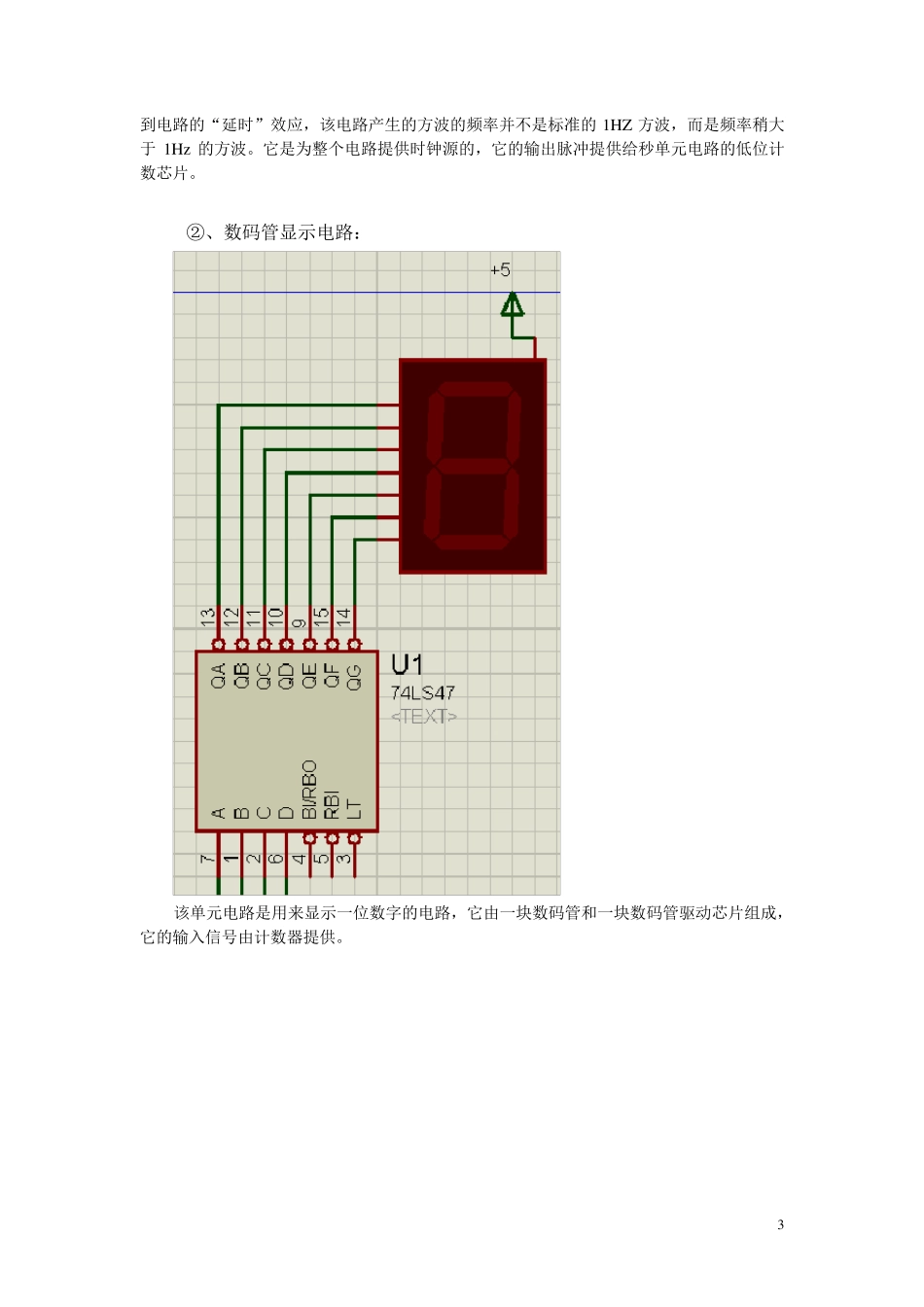

1 数字电子技术课程设计报告 设计题目： 数字钟 班级学号：********* 二〇一一年十二月 2 数 字 钟 的 设 计 数 字 钟 是 采 用 数 字 电 路 实 现 “ 时 ”、“ 分 ”、“ 秒 ” 数 字 显 示 的 计 时 装 置 。 由 于 数 字 集 成 电路 的 发 展 和 石 英 晶 体 振 荡 器 的 使 用 ， 使 得 数 字 钟 的 精 度 、 稳 定 度 远 远 超 过 了 机 械 钟 表 。 钟 表的 数 字 化 在 提 高 报 时 精 度 的 同 时 ， 也 大 大 扩 展 了 它 的 功 能 ， 诸 如 定 时 自 动 报 警 、 按 时 自 动 打铃 、 时 间 程 序 自 动 控 制 、 定 时 广 播 、 定 时 启 闭 路 灯 等 。 因 此 ， 研 究 数 字 钟 及 扩 大 其 应 用 ， 有着 非 常 现 实 的 意 义 。 一 、 设 计 目 的 1.掌 握 数 字 钟 的 设 计 方 法 。 2. 熟 悉 集 成 电 路 的 使 用 方 法 。 二 、 设 计 任 务 与 要 求 时 钟 显 示 功 能 ， 能 够 以 十 进 制 显 示 “ 时 ”、“ 分 ”、“ 秒 ”。 其 中 时 为 24 进 制 ， 分 秒 为 60 进制 。 三 、 设 计 思 路 、 芯 片 选 择 及 单 元 电 路 功 能 简 介 1. 设 计 思 路 ： 数 字 钟 的 设 计 可 以 分 为 4 个单 元 电 路 来设 计 ， 分 别为 1Hz脉冲产生电 路 、数 码管显 示 电 路 、 60 进 制 计 数 器 电 路 、 24 进 制 计 数 器 电 路 这四个单 元 电 路 。 2. 芯 片 的 选 择 ： BCD——七段译码器 74LS47 十 进 制 可 逆计 数 器 74192 555 定 时 器 集 成 与 门芯 片 74LS11 3. 单 元 电 路 功 能 简 介 ： ①、 1Hz脉冲产生电 路 ： 该单 元 电 路 是 用 由 555 定 时 器 构成 的 多谐振 荡 器 来产生的 1HZ 方 波的 电 路 ， 其 中 考虑 3 到电路的“延时”效应，该电路产生的方波的频率并不是标准的1HZ 方波，而是频率稍大于 1Hz 的方波。它是为整个电路提供时钟源的，它的输出脉冲提供给秒单元电路的低位计数芯片。 ②、数码管显示电路： 该单元电路是用来显示一位数字的电路，它由一块数码...
