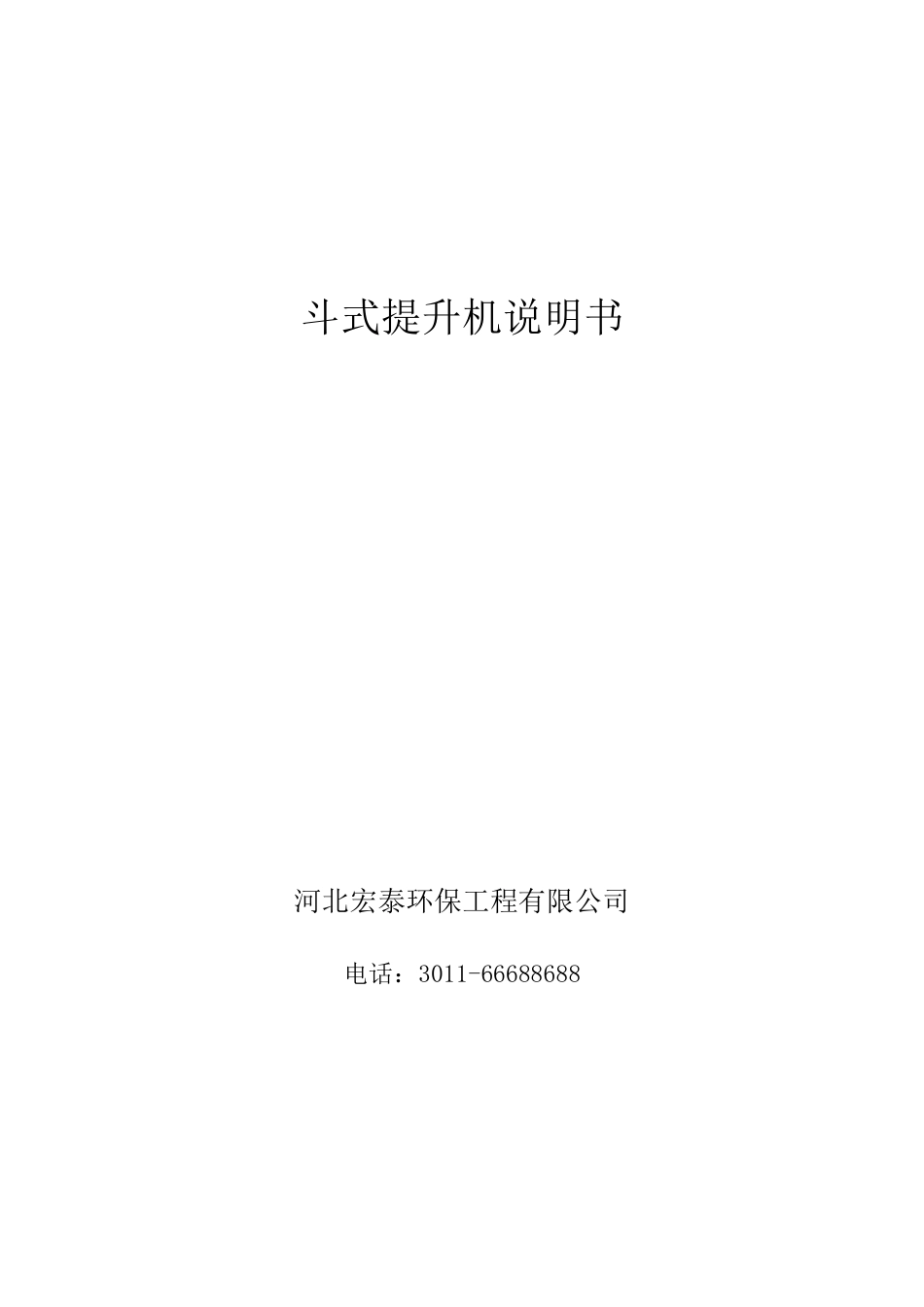

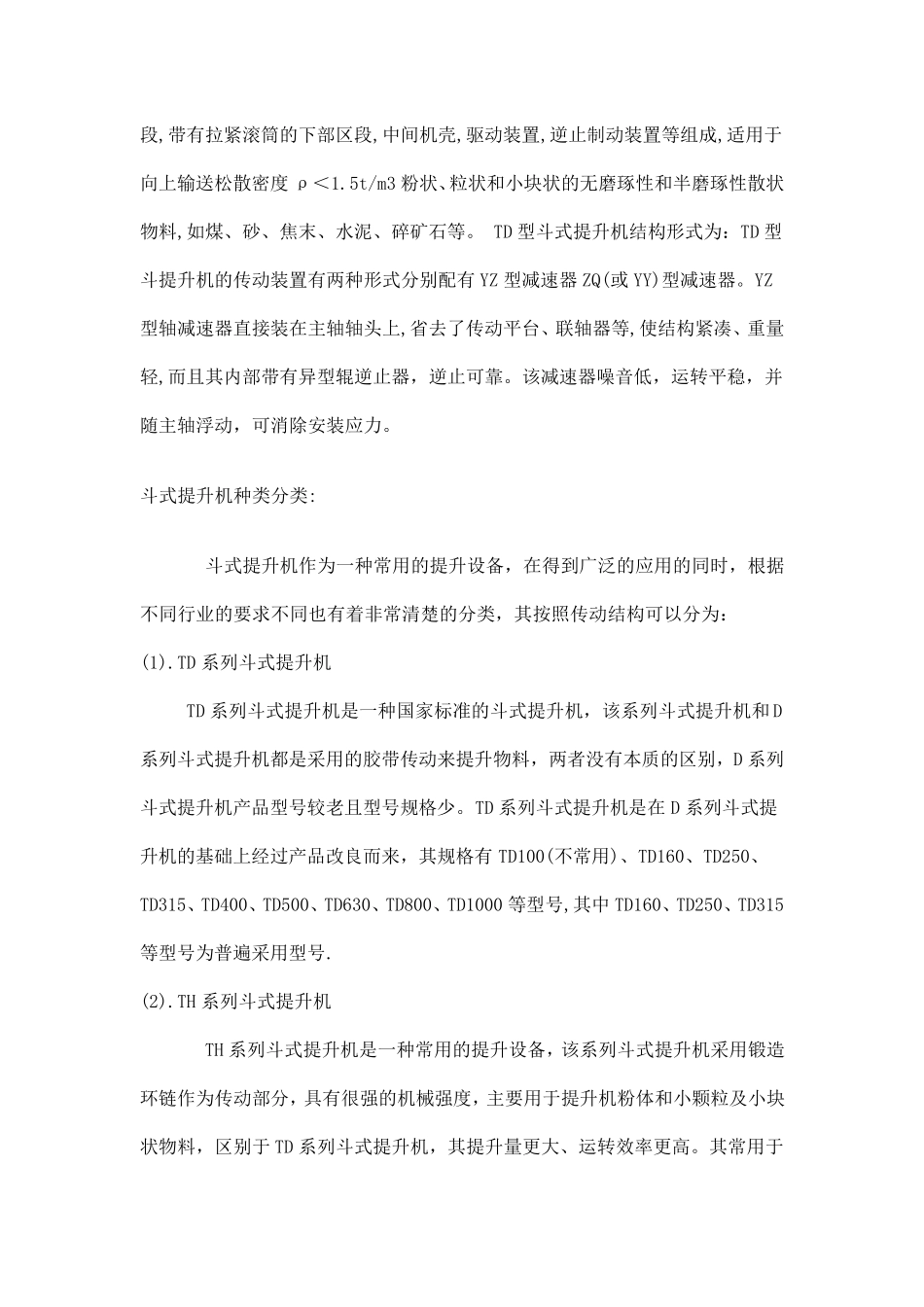

斗式提升机说明书 河北宏泰环保工程有限公司 电话：3011-66688688 TD 系列斗式提升机产品概述: TD 系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD 系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD 系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD 系列斗式提升机与传统 D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD 型斗式提升机备有四种料斗，即：Q 型(浅斗)、H 型(弧底斗)、ZD 型(中深斗)、SD 型(深斗)。 TD 系列斗式提升机主要特点: 1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。 2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎 无 回 料和 挖料现 象 ,因 此 无 效功率少。 3.使 用寿 命 长 ,提升机的喂料采取流入式,无 需 用斗挖料,材 料之 间 很 少发 生挤 压 和 碰 撞 现 象 。本 机在设计时保 证 物料在喂料、卸料时少有撒 落 ,减 少了 机械磨损 。 4. 运行可靠 性好,先进 的设计原 理 和 加 工 方 法 ,保 证 了 整 机运行的可靠 性,无故 障 时间 超过2 万 小时。提升高度高.提升机运行平稳,因 此 可达 到 较高的提升高度。 TD 系列斗式提升机基 本 结构: TD 型斗式提升机由 运行部 分 (料斗与牵 引 胶 带 ),带 有传动滚 筒 的上 部 区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3 粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD 型斗式提升机结构形式为：TD 型斗提升机的传动装置有两种形式分别配有YZ 型减速器 ZQ(或 YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。 斗式提升机种类分类: 斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为： (1).TD 系列...
