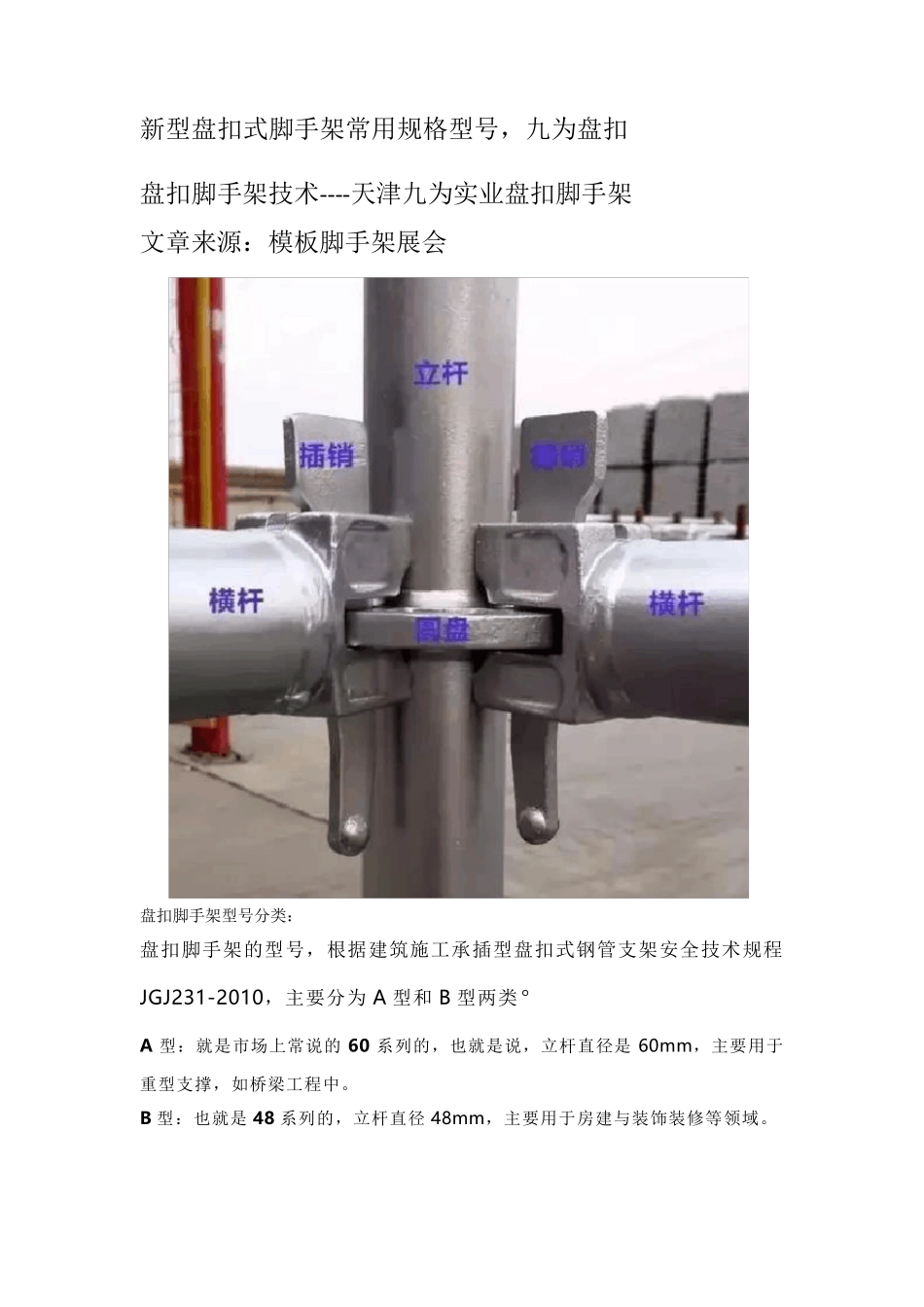

新型盘扣式脚手架常用规格型号，九为盘扣 盘扣脚手架技术----天津九为实业盘扣脚手架 文章来源：模板脚手架展会 盘扣脚手架型号分类： 盘扣脚手架的型号，根据建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-2010，主要分为A 型和B 型两类。 A 型：就是市场上常说的60 系列的，也就是说，立杆直径是 60m m ，主要用于重型支撑，如桥梁工程中。 B 型：也就是 48 系列的，立杆直径 48m m ，主要用于房建与装饰装修等领域。 另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。 目前市场上 60 系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。 48 系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。 盘扣脚手架规格 盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。 立杆 盘扣脚手架立杆 圆盘之间距离500m m ，所以，立杆的规格模数为500m m ，具体常用的规格有500m m ，1000m m ，1500m m ，2000m m ，2500m m ，3000m m ，另外还有基座200m m 。 水平杆 盘扣脚手架水平杆 型号规格模数为300m m 。即 300m m ，600m m ，900m m ，1200m m ，1500m m ，1800m m ，2400m m ， 3000m m 。 注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。 根据工程性质不同，一般模板支撑脚手架，用量最大的是 1.5m 水平杆，1.2m 和1.8m 等，配合使用。 对于操作架来说，水平杆的长度一般选用 1.8m 为主，1.5m ，2.4m 等配合使用。 竖向斜杆 盘扣脚手架竖向斜杆规格 根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m 的高度。 如用在900mm 的水平杆上的竖向斜杆就是900mmX1500mm，用在1200mm水平杆上的竖向斜杆规格就是1200mmX1500mm。以此类推…… 若是操作架或是灯光架等等，承载力特别低的工程中，步距可以采用 2m。相对应的竖向斜杆就采用 2m 的高度。 如用在900mm 的水平杆上的竖向斜杆就是900mmX2000mm，用在1200mm水平杆上的竖向斜杆规格就是1200mmX2000mm。以此类推…… 在实际工程实践中，模板支撑架用量最多的竖向斜杆是 1500mmX1500mm，普通 脚 手 架 工程中 用 量 最 大 的 竖 向 斜 杆 是1800mmX1500mm或 者 是1800mmX2000mm。
