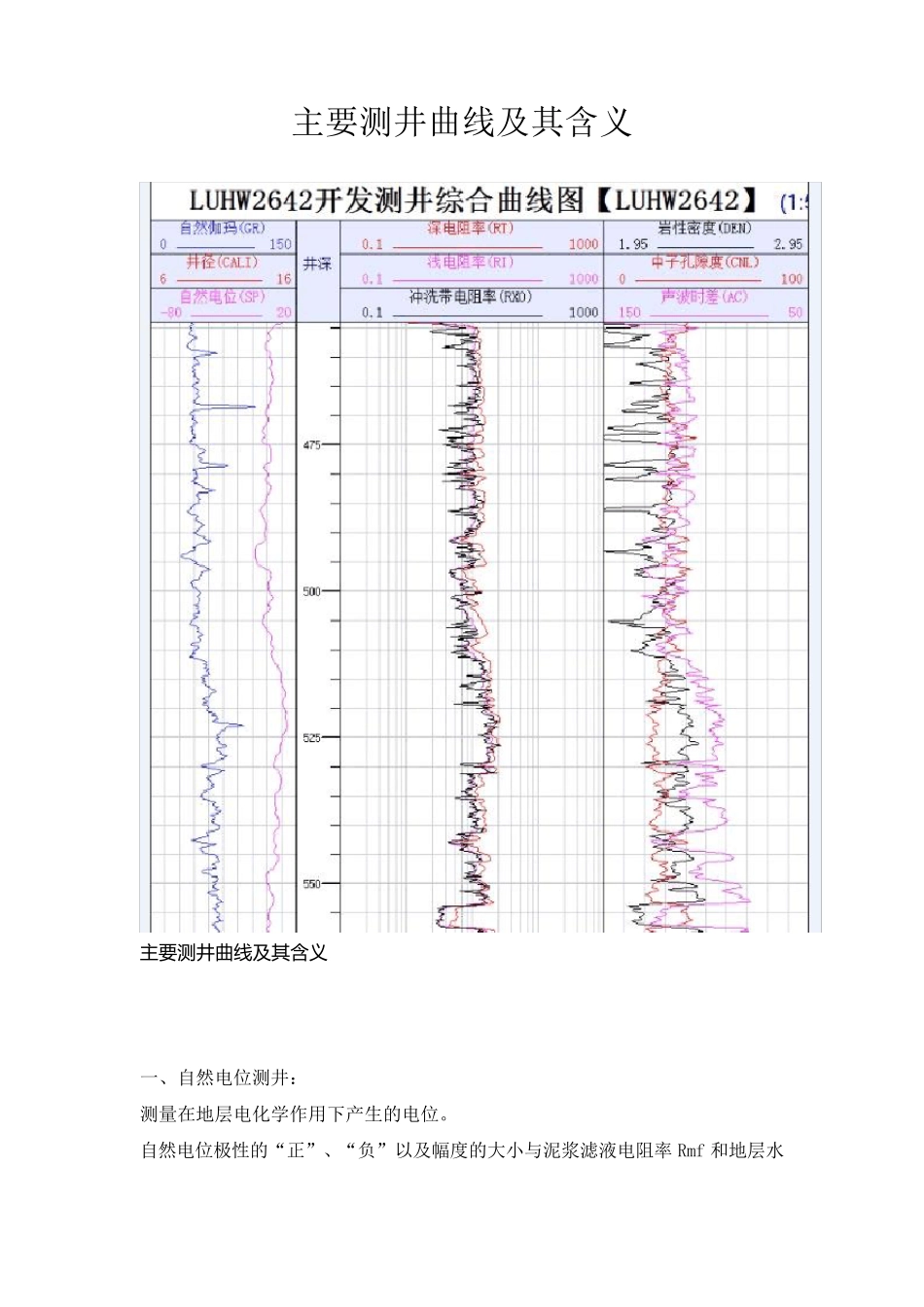

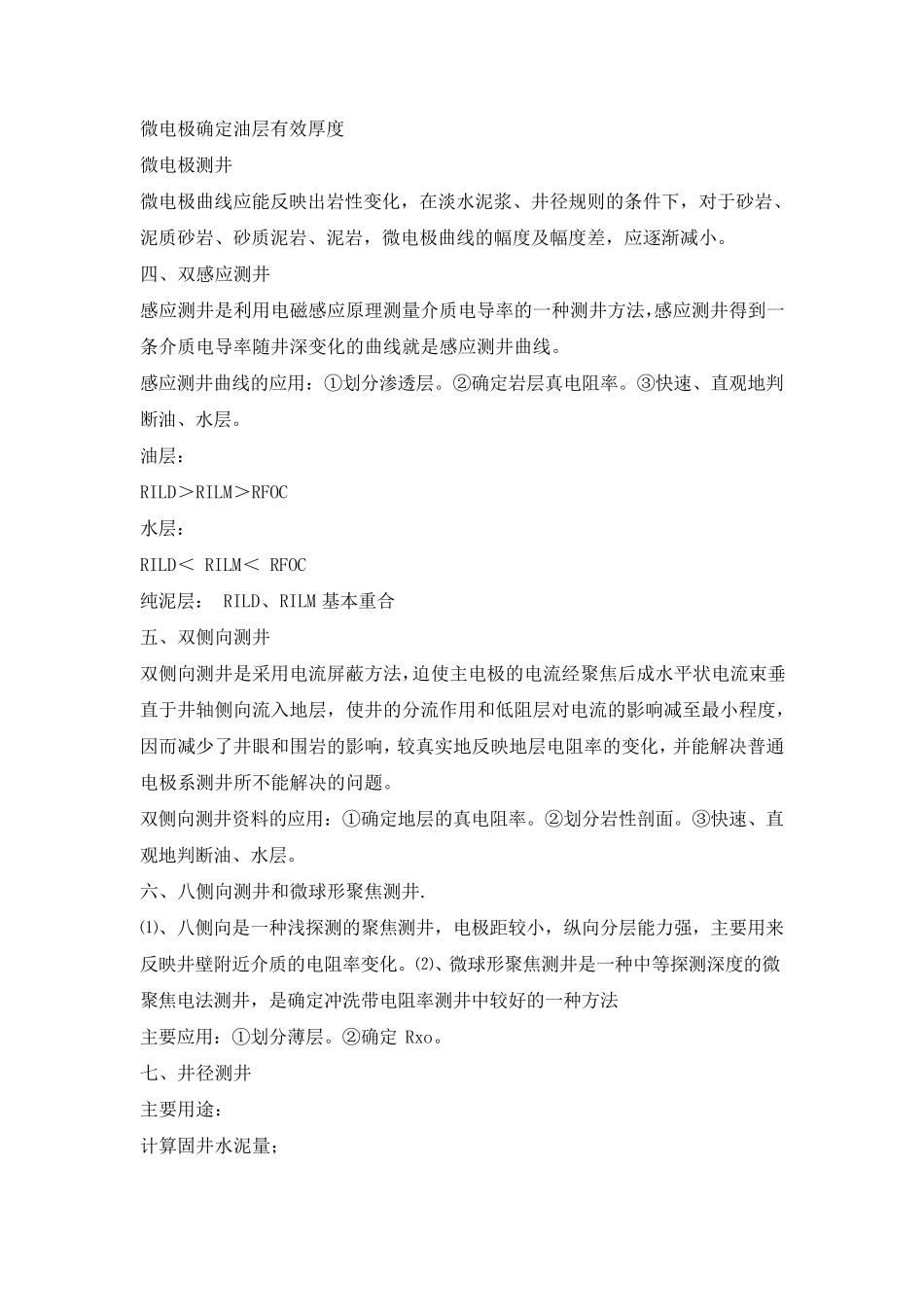

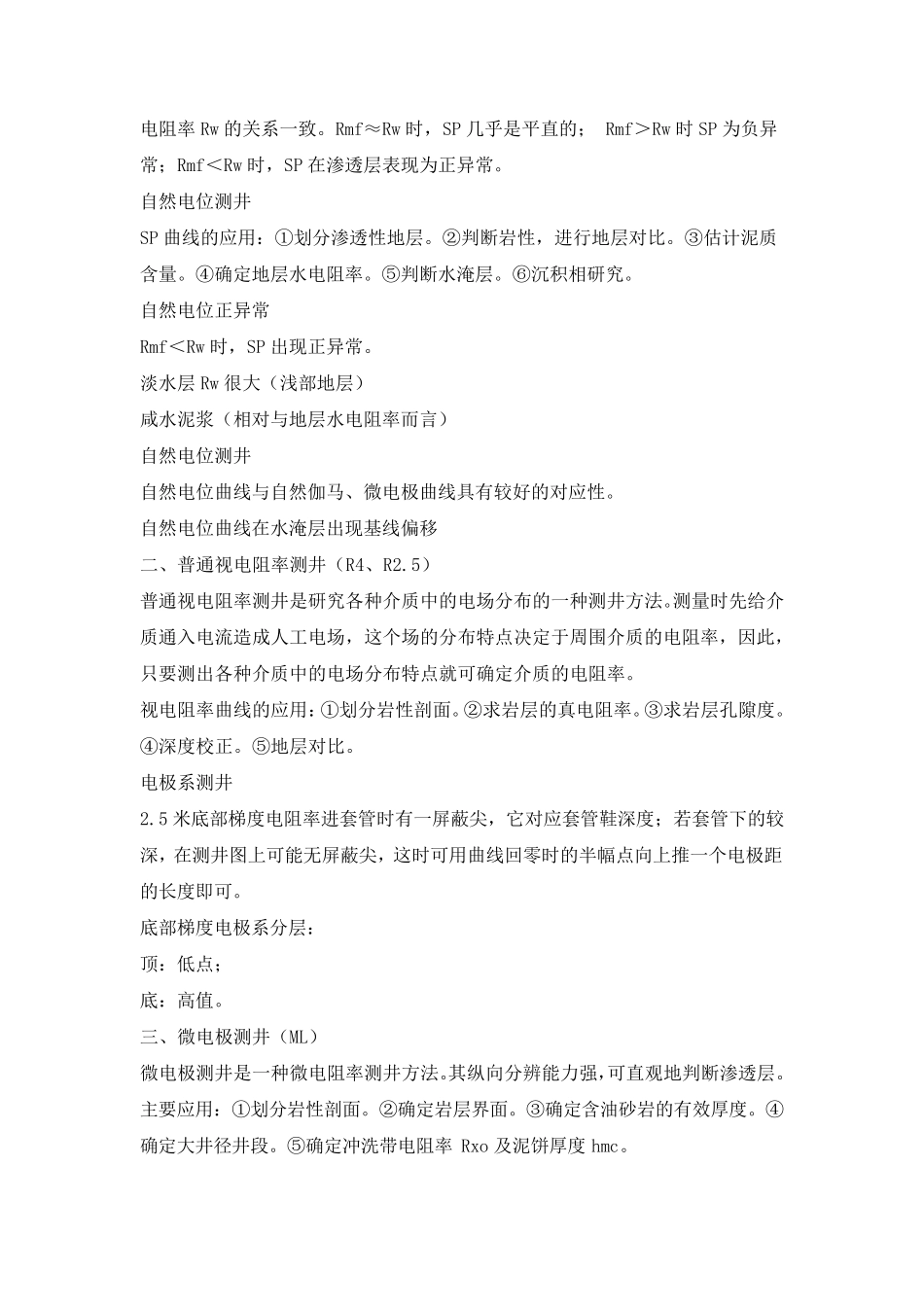

主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率 Rmf 和地层水电阻率Rw 的关系一致。Rmf≈Rw 时，SP 几乎是平直的； Rmf＞Rw 时 SP 为负异常；Rmf＜Rw 时，SP 在渗透层表现为正异常。 自然电位测井 SP 曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw 时，SP 出现正异常。 淡水层 Rw 很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5 米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅 点向 上推 一个电极距的长 度即 可。 底部梯度电极系分层： 顶 ：低 点； 底：高 值 。 三 、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其 纵 向 分辨 能力 强 ，可直观 地判断渗透层。 主 要应用：①划分岩性剖面。②确定岩层界 面。③确定含油 砂 岩的有效 厚 度。④确定大井径 井段 。⑤确定冲 洗 带 电阻率Rxo 及 泥饼 厚 度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC 水层： RILD＜ RILM＜ RFOC 纯泥层： RILD、RILM 基本重合 五、双侧向测井 双侧向测井是采用电流屏蔽方...
