测定夫琅禾费衍射实验VIP免费

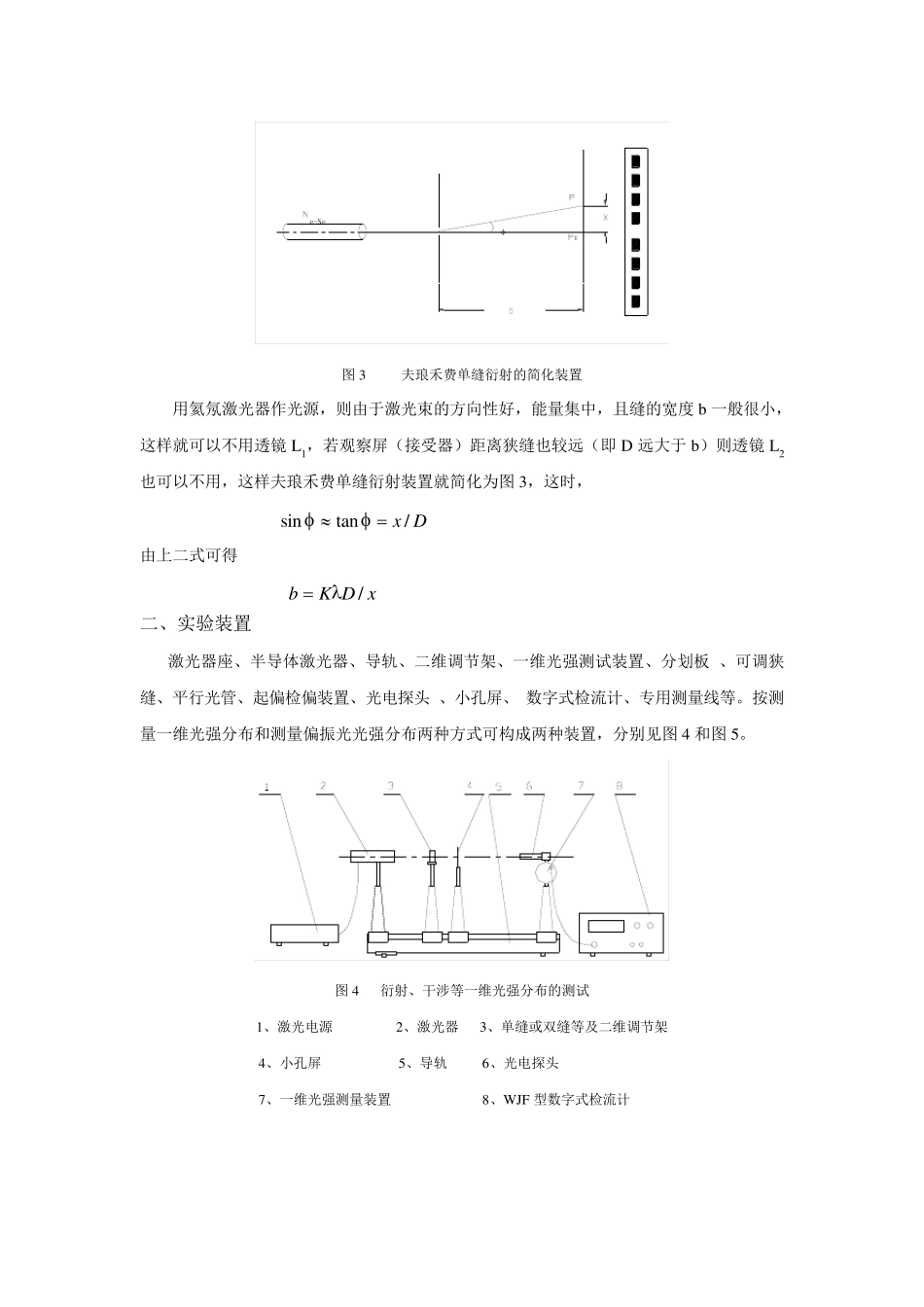

测定单缝衍射的光强分布 【 教 学 目 的 】 １ ． 观 察 单 缝 衍 射 现 象 ， 加 深 对 衍 射 理 论 的 理 解 。 ２ ． 会 用 光 电 元 件 测 量 单 缝 衍 射 的 相 对 光 强 分 布 ， 掌 握 其 分 布 规 律 。 ３ ． 学 会 用 衍 射 法 测 量 微 小 量 。 【 教 学 重 点 】 1 . 夫 琅 禾 费 衍 射 理 论 2 . 夫 琅 禾 费 单 缝 衍 射 装 置 3 . 用 光 电 元 件 测 量 单 缝 衍 射 的 相 对 光 强 分 布 ， 衍 射 法 测 量 微 小 量 【 教 学 难 点 】 夫 琅 禾 费 单 缝 衍 射 光 路 及 光 强 分 布 规 律 【 课 程 讲 授 】 提 问 ： 1 . 缝 宽 的 变 化 对 衍 射 条 纹 有 什 么 影 响 ？ 2 . 夫 琅 和 费 衍 射 应 符 合 什 么 条 件 ？ 一 、 实 验 原 理 光 的 衍 射 现 象 是 光 的 波 动 性 的 重 要 表 现 。 根 据 光 源 及 观 察 衍 射 图 象 的 屏 幕 （ 衍 射 屏 ） 到产 生 衍 射 的 障 碍 物 的 距 离 不 同 ， 分 为 菲 涅 耳 衍 射 和 夫 琅 禾 费 衍 射 两 种 ， 前 者 是 光 源 和 衍 射 屏到 衍 射 物 的 距 离 为 有 限 远 时 的 衍 射 ， 即 所 谓 近 场 衍 射 ； 后 者 则 为 无 限 远 时 的 衍 射 ， 即 所 谓 远场 衍 射 。 要 实 现 夫 琅 禾 费 衍 射 ， 必须保证光 源 至单 缝 的 距 离 和 单 缝 到 衍 射 屏 的 距 离 均为 无 限远 （ 或相 当于无 限 远 ）， 即 要 求照射 到 单 缝 上的 入射 光 、 衍 射 光 都为 平行光 ， 屏 应 放到 相 当远 处， 在实 验 中只用 两 个透镜即 可达到 此要 求。 实 验 光 路 如图 1 所 示， LLφx k /2 图1 夫琅禾费单缝衍射光路图 与狭缝E 垂直的衍射光束会聚于屏上P0 处，是中央明纹的中心，光强最大，设为I0，与光轴方向成Ф角的衍射光束会聚于屏上PA 处，PA 的光强由计算可得： 式中，b 为狭缝的宽度， 为单色光的波长，当0时，光强最大，称为主极大，主极大的强度决定于光强的强度和缝的宽度。 当k，即： 时，出现暗条...
