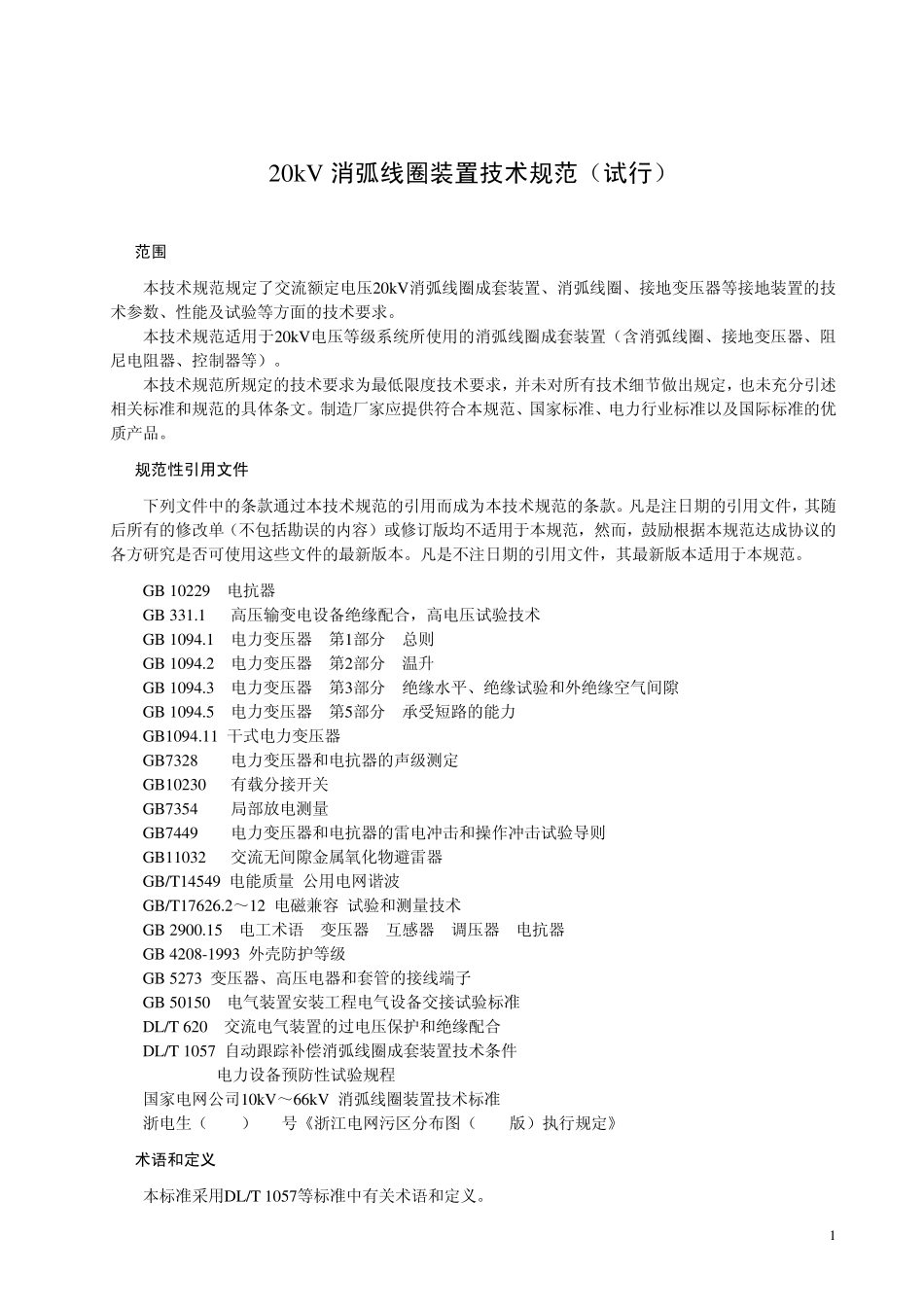

浙江电网20kV消弧线圈装置技术规范_第1页
1/11
浙江电网20kV消弧线圈装置技术规范_第2页
2/11
浙江电网20kV消弧线圈装置技术规范_第3页
3/11
1 20kV 消弧线圈装置技术规范(试行) 1 范围 本技术规范规定了交流额定电压20kV消弧线圈成套装置、消弧线圈、接地变压器等接地装置的技术参数、性能及试验等方面的技术要求。 本技术规范适用于20kV电压等级系统所使用的消弧线圈成套装置(含消弧线圈、接地变压器、阻尼电阻器、控制器等)。 本技术规范所规定的技术要求为最低限度技术要求,并未对所有技术细节做出规定,也未充分引述相关标准和规范的具体条文。制造厂家应提供符合本规范、国家标准、电力行业标准以及国际标准的优质产品。 2 规范性引用文件 下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。 GB 10229 电抗器 GB 331.1 高压输变电设备绝缘配合,高电压试验技术 GB 1094.1 电力变压器 第1部分 总则 GB 1094.2 电力变压器 第2部分 温升 GB 1094.3 电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.5 电力变压器 第5部分 承受短路的能力 GB1094.11 干式电力变压器 GB7328 电力变压器和电抗器的声级测定 GB10230 有载分接开关 GB7354 局部放电测量 GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则 GB11032 交流无间隙金属氧化物避雷器 GB/T14549 电能质量 公用电网谐波 GB/T17626.2~12 电磁兼容 试验和测量技术 GB 2900.15 电工术语 变压器 互感器 调压器 电抗器 GB 4208-1993 外壳防护等级 GB 5273 变压器、高压电器和套管的接线端子 GB 50150 电气装置安装工程电气设备交接试验标准 DL/T 620 交流电气装置的过电压保护和绝缘配合 DL/T 1057 自动跟踪补偿消弧线圈成套装置技术条件 DL/T596 电力设备预防性试验规程 国家电网公司10kV~66kV 消弧线圈装置技术标准 浙电生(2008)363号《浙江电网污区分布图(2007版)执行规定》 3 术语和定义 本标准采用DL/T 1057等标准中有关术语和定义。 2 消弧线圈成套装置应具备准确测算系统电容电流大小、正确识别系统单相接地状态、自动跟踪和补偿系统单相接地时的电容电流(原则上不选用调容式消弧线圈)、提供准确选线(宜采用并联中电阻选线或并联小电阻选线的方式)并内置故障录波功能便于...
