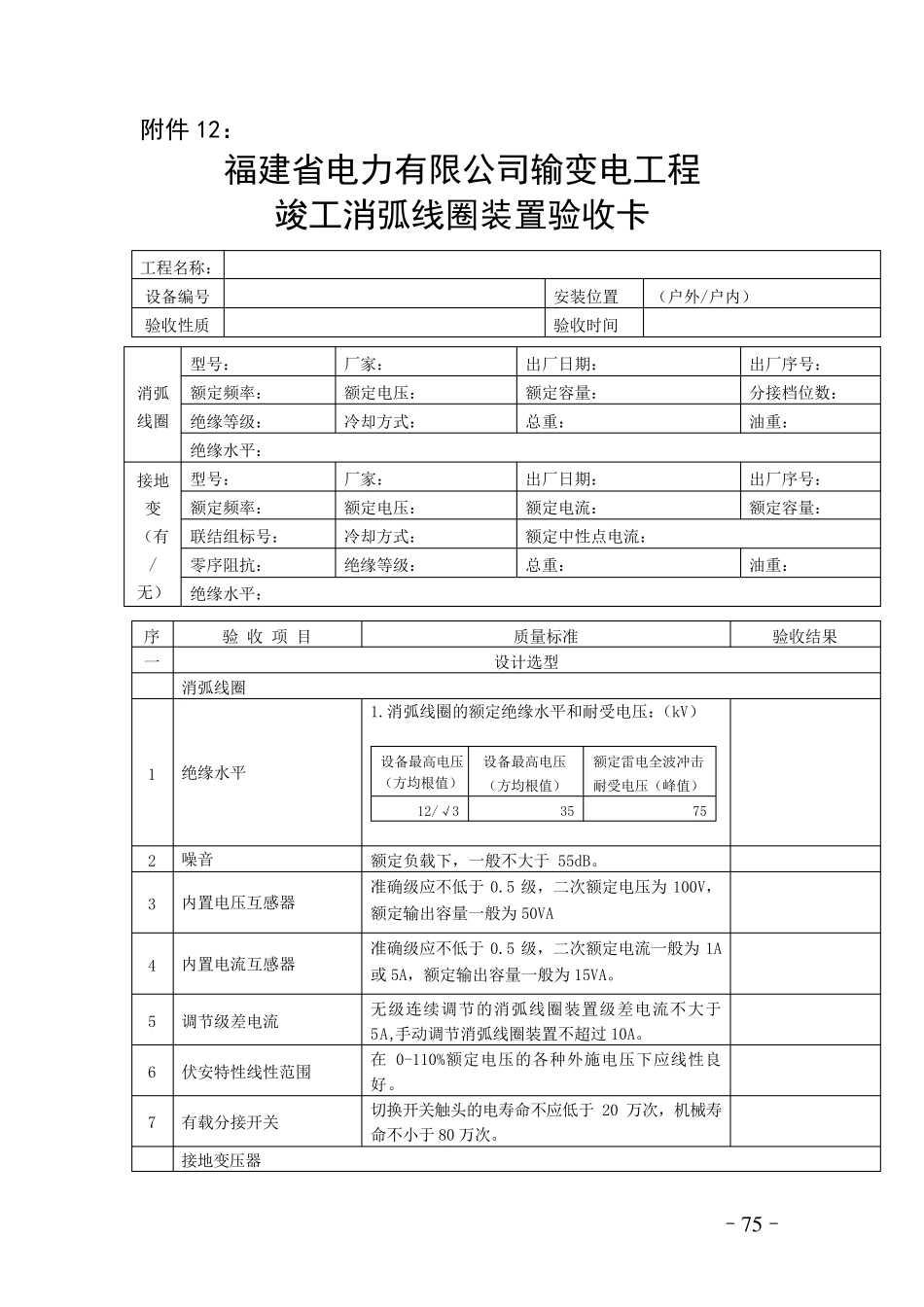

消弧线圈装置标准验收卡_第1页
1/11

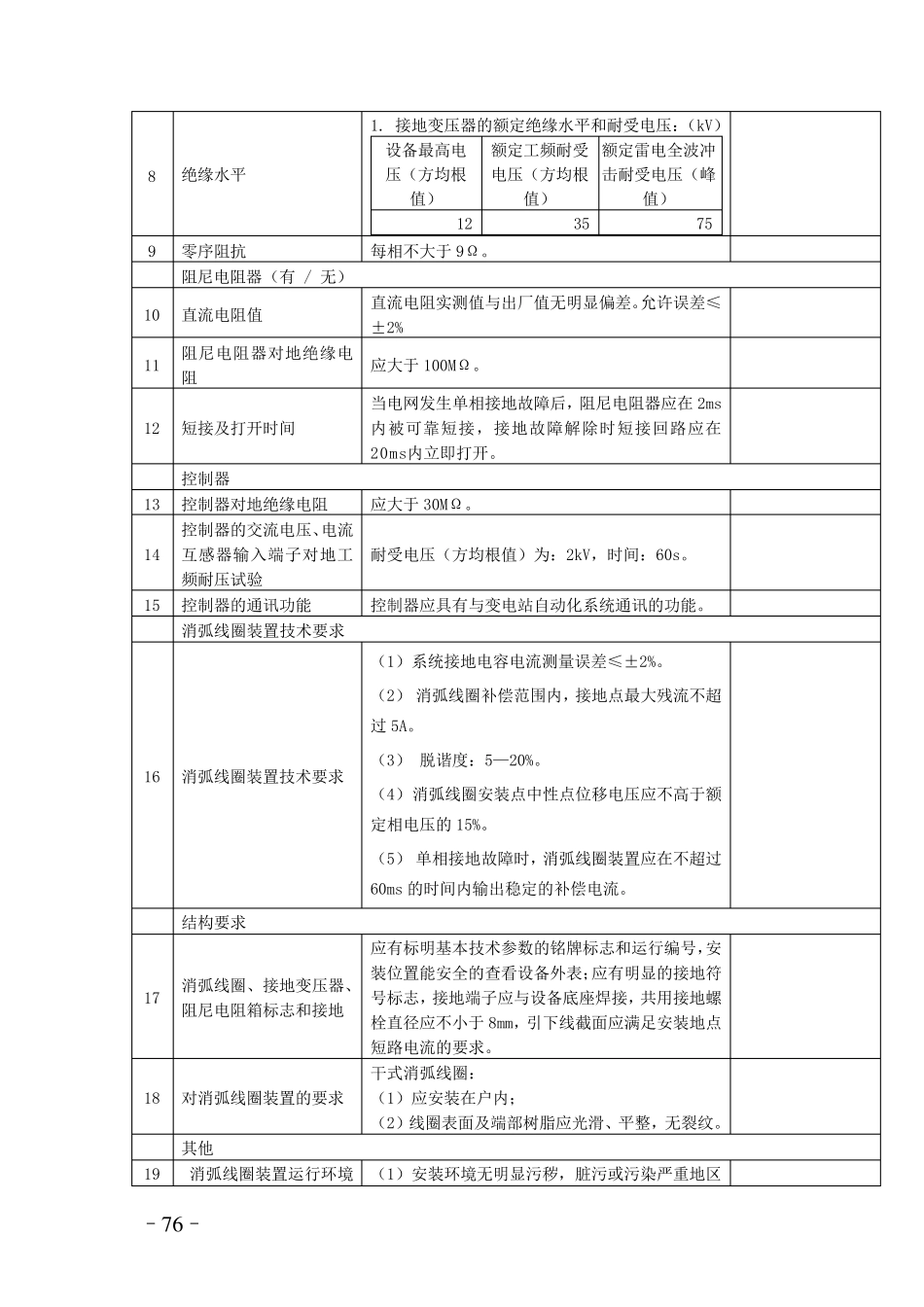

消弧线圈装置标准验收卡_第2页
2/11

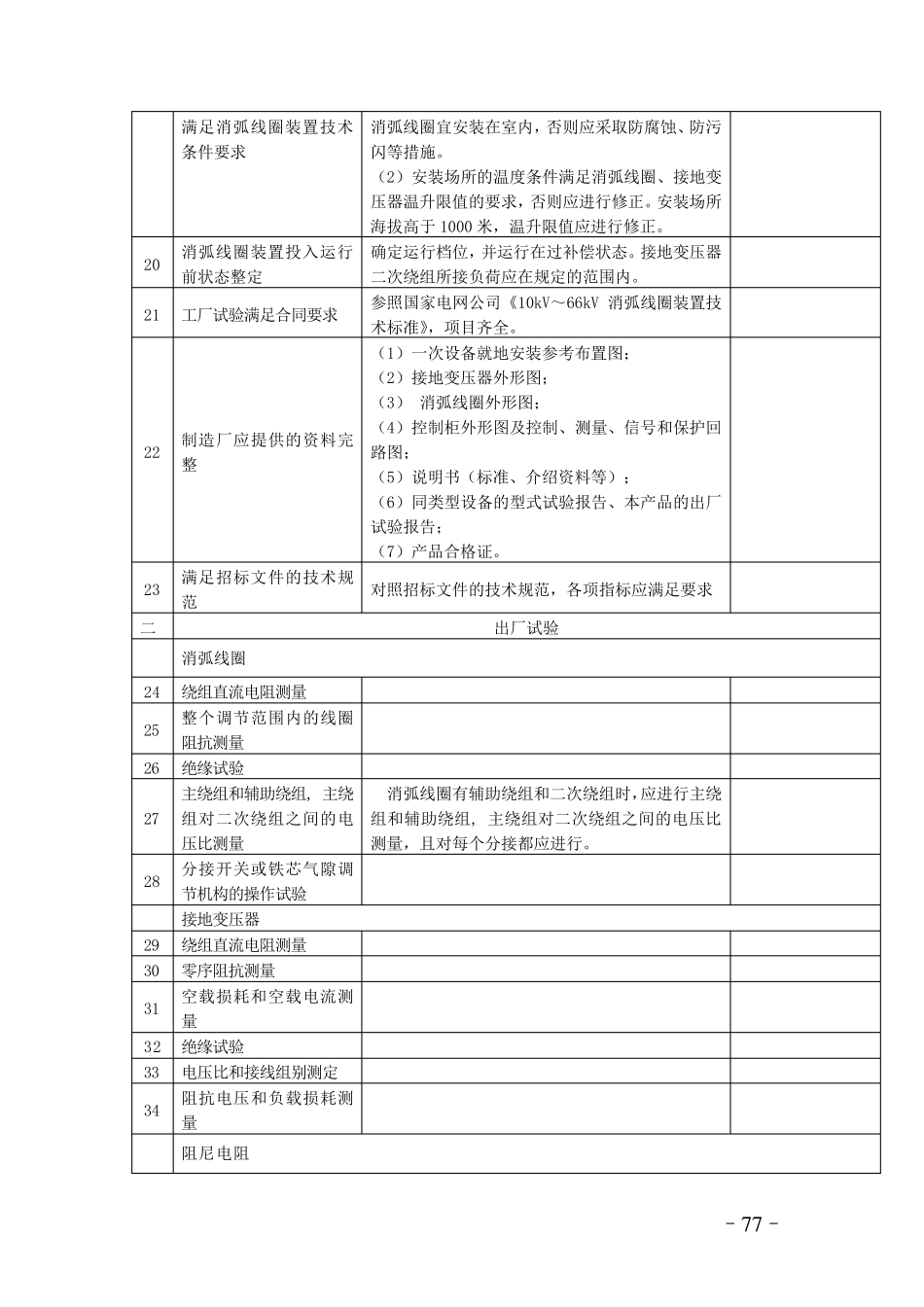

消弧线圈装置标准验收卡_第3页
3/11
–7 5 – 附件 12: 福建省电力有限公司输变电工程 竣工消弧线圈装置验收卡 工程名称: 设备编号 安装位置 (户外/户内) 验收性质 验收时间 消弧 线圈 型号: 厂家: 出厂日期: 出厂序号: 额定频率: 额定电压: 额定容量: 分接档位数: 绝缘等级: 冷却方式: 总重: 油重: 绝缘水平: 接地变 (有 / 无) 型号: 厂家: 出厂日期: 出厂序号: 额定频率: 额定电压: 额定电流: 额定容量: 联结组标号: 冷却方式: 额定中性点电流: 零序阻抗: 绝缘等级: 总重: 油重: 绝缘水平: 序 验 收 项 目 质量标准 验收结果 一 设计选型 消弧线圈 1 绝缘水平 1.消弧线圈的额定绝缘水平和耐受电压:(kV) 设备最高电压 (方均根值) 设备最高电压(方均根值) 额定雷电全波冲击耐受电压(峰值) 12/√3 35 75 2 噪音 额定负载下,一般不大于 55dB。 3 内置电压互感器 准确级应不低于 0.5 级,二次额定电压为 100V,额定输出容量一般为 50VA 4 内置电流互感器 准确级应不低于 0.5 级,二次额定电流一般为 1A或 5A,额定输出容量一般为 15VA。 5 调节级差电流 无级连续调节的消弧线圈装置级差电流不大于5A,手动调节消弧线圈装置不超过 10A。 6 伏安特性线性范围 在 0-110%额定电压的各种外施电压下应线性良好。 7 有载分接开关 切换开关触头的电寿命不应低于 20 万次,机械寿命不小于 80 万次。 接地变压器 –7 6 – 8 绝缘水平 1. 接地变压器的额定绝缘水平和耐受电压:(kV) 设备最高电压(方均根值) 额定工频耐受电压(方均根值) 额定雷电全波冲击耐受电压(峰值) 12 35 75 9 零序阻抗 每相不大于9Ω。 阻尼电阻器(有 / 无) 10 直流电阻值 直流电阻实测值与出厂值无明显偏差。允许误差≤±2% 11 阻尼电阻器对地绝缘电阻 应大于100MΩ。 12 短接及打开时间 当电网发生单相接地故障后,阻尼电阻器应在 2ms内被可靠短接,接地故障解除时短接回路应在20ms内立即打开。 控制器 13 控制器对地绝缘电阻 应大于30MΩ。 14 控制器的交流电压、电流互感器输入端子对地工频耐压试验 耐受电压(方均根值)为:2kV,时间:60s。 15 控制器的通讯功能 控制器应具有与变电站自动化系统通讯的功能。 消弧线圈装置技术要求 16 消弧线圈装置技术要求 (1)系统接地电容电流测量误差≤±2%。 (2) ...
