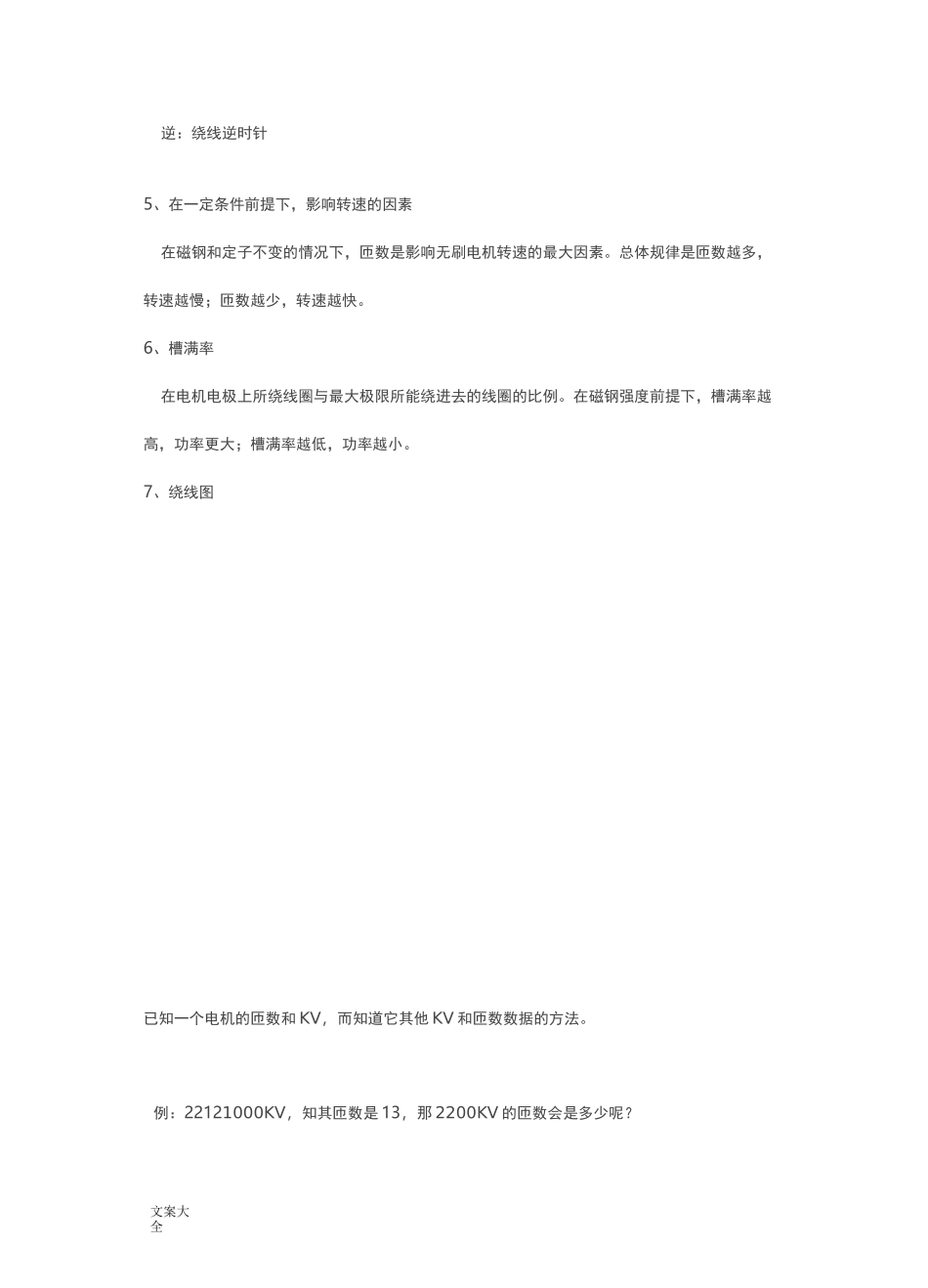

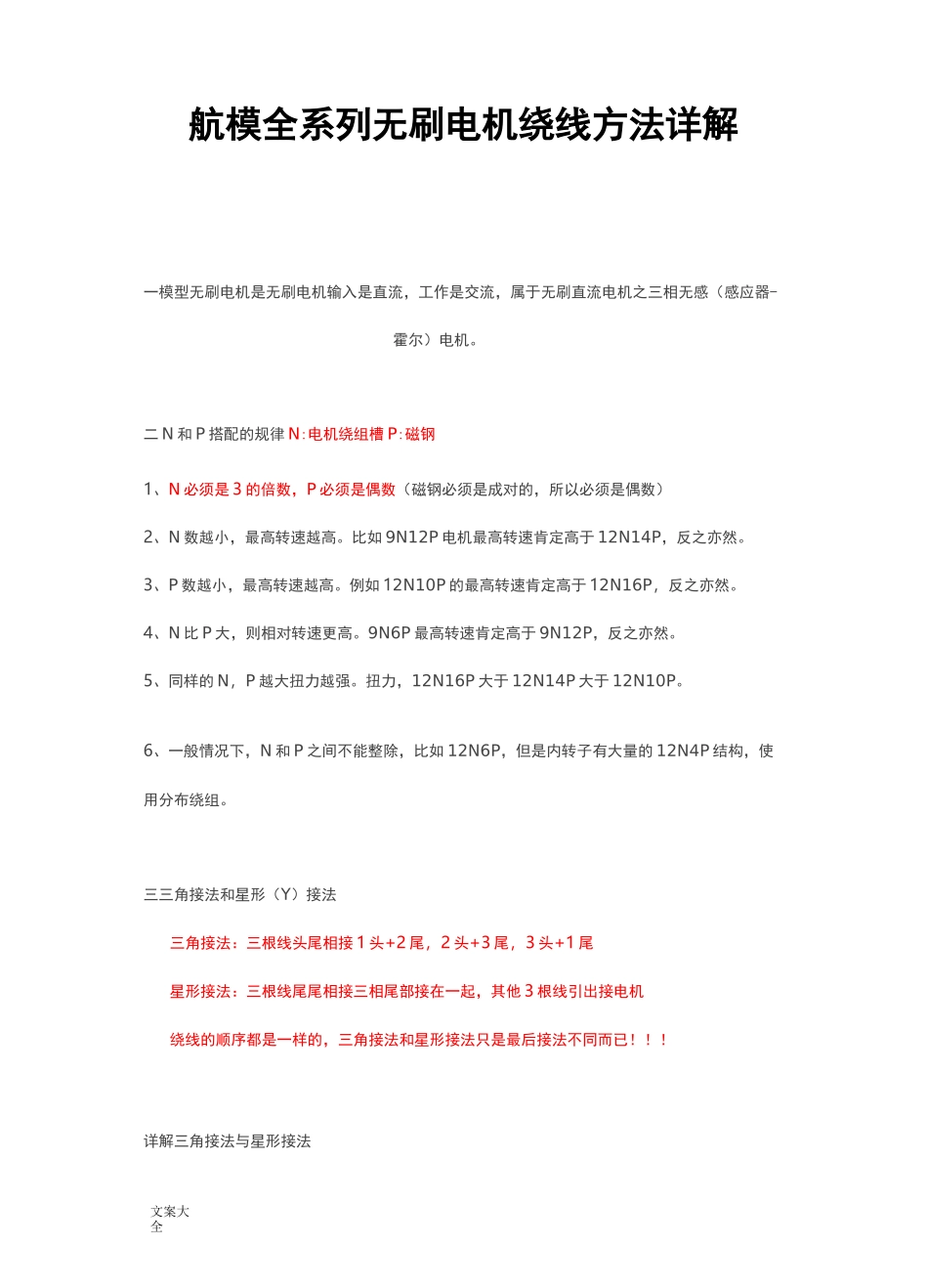

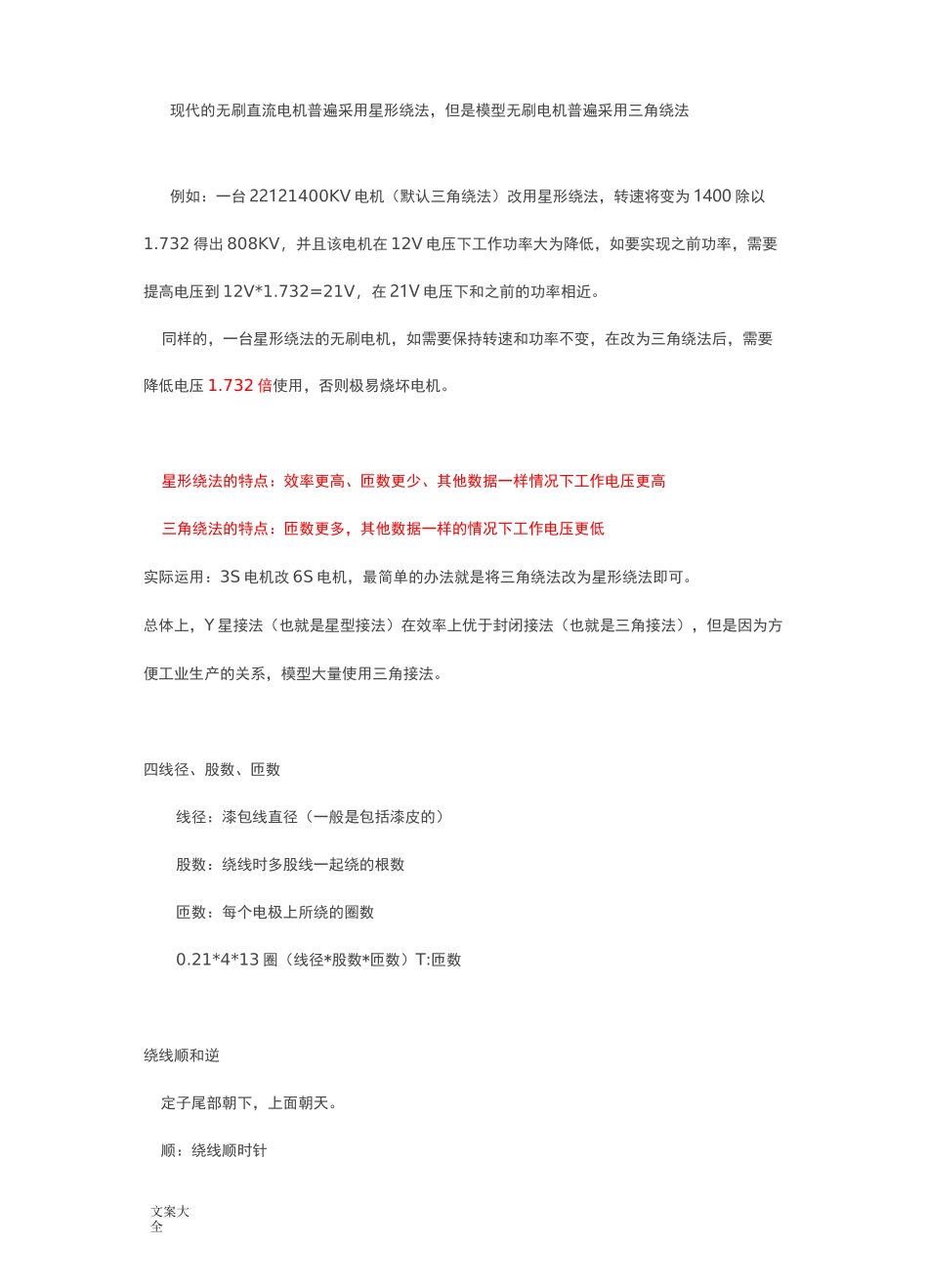

文案大全航模全系列无刷电机绕线方法详解一模型无刷电机是无刷电机输入是直流,工作是交流,属于无刷直流电机之三相无感(感应器-霍尔)电机。二 N 和 P 搭配的规律 N:电机绕组槽 P:磁钢1、N 必须是 3 的倍数,P 必须是偶数(磁钢必须是成对的,所以必须是偶数)2、N 数越小,最高转速越高。比如 9N12P 电机最高转速肯定高于 12N14P,反之亦然。3、P 数越小,最高转速越高。例如 12N10P 的最高转速肯定高于 12N16P,反之亦然。4、N 比 P 大,则相对转速更高。9N6P 最高转速肯定高于 9N12P,反之亦然。5、同样的 N,P 越大扭力越强。扭力,12N16P 大于 12N14P 大于 12N10P。6、一般情况下,N 和 P 之间不能整除,比如 12N6P,但是内转子有大量的 12N4P 结构,使用分布绕组。三三角接法和星形(Y)接法三角接法:三根线头尾相接 1 头+2 尾,2 头+3 尾,3 头+1 尾星形接法:三根线尾尾相接三相尾部接在一起,其他 3 根线引出接电机绕线的顺序都是一样的,三角接法和星形接法只是最后接法不同而已!!!详解三角接法与星形接法文案大全现代的无刷直流电机普遍采用星形绕法,但是模型无刷电机普遍采用三角绕法例如:一台 22121400KV 电机(默认三角绕法)改用星形绕法,转速将变为 1400 除以1.732 得出 808KV,并且该电机在 12V 电压下工作功率大为降低,如要实现之前功率,需要提高电压到 12V*1.732=21V,在 21V 电压下和之前的功率相近。同样的,一台星形绕法的无刷电机,如需要保持转速和功率不变,在改为三角绕法后,需要降低电压 1.732 倍使用,否则极易烧坏电机。星形绕法的特点:效率更高、匝数更少、其他数据一样情况下工作电压更高三角绕法的特点:匝数更多,其他数据一样的情况下工作电压更低实际运用:3S 电机改 6S 电机,最简单的办法就是将三角绕法改为星形绕法即可。总体上,Y 星接法(也就是星型接法)在效率上优于封闭接法(也就是三角接法),但是因为方便工业生产的关系,模型大量使用三角接法。四线径、股数、匝数线径:漆包线直径(一般是包括漆皮的)股数:绕线时多股线一起绕的根数匝数:每个电极上所绕的圈数0.21*4*13 圈(线径*股数*匝数)T:匝数绕线顺和逆定子尾部朝下,上面朝天。顺:绕线顺时针文案大全逆:绕线逆时针5、在一定条件前提下,影响转速的因素在磁钢和定子不变的情况下,匝数是影响无刷电机转速的最大因素。总体规律是匝数越多,转速越慢;匝数...
