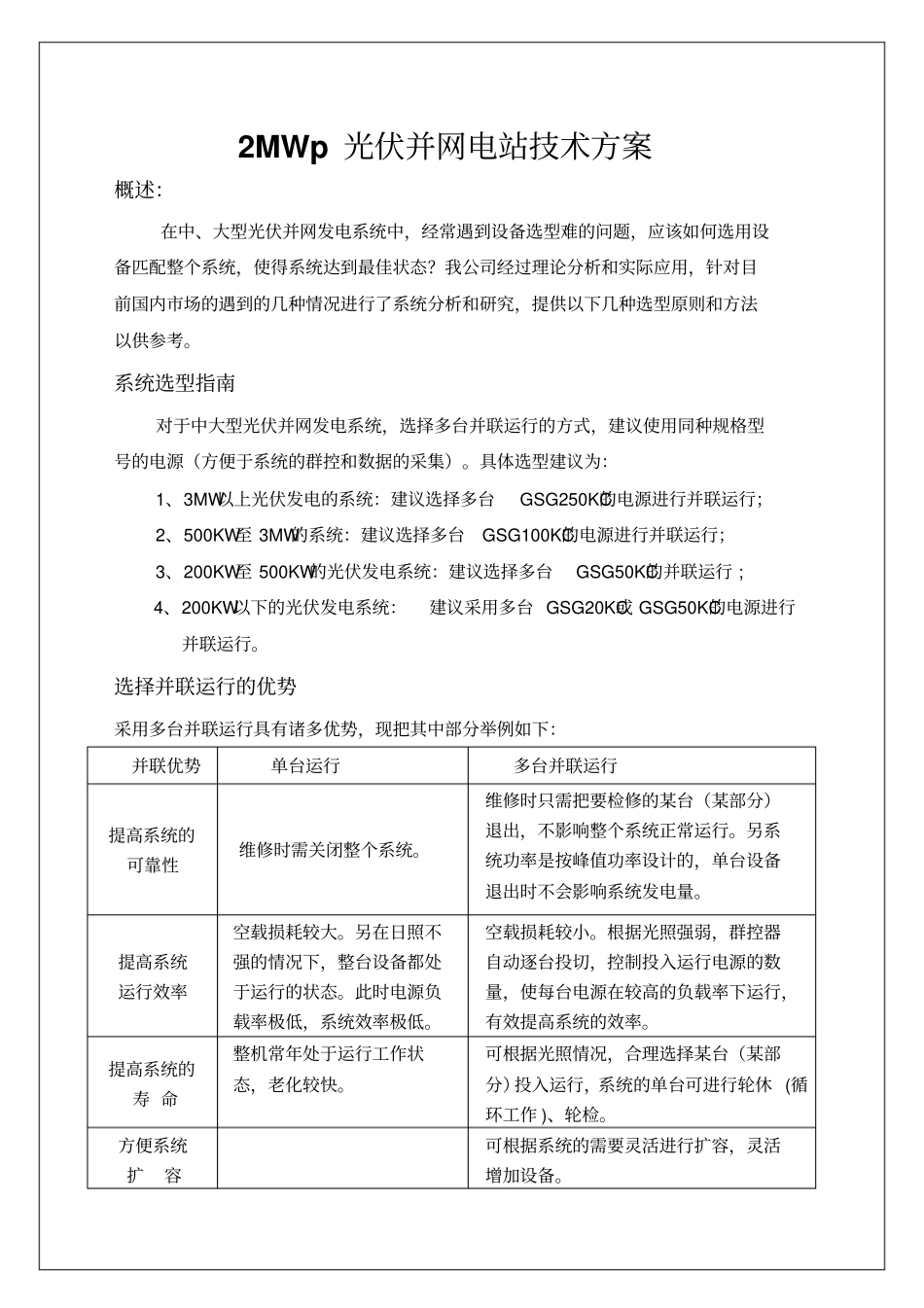

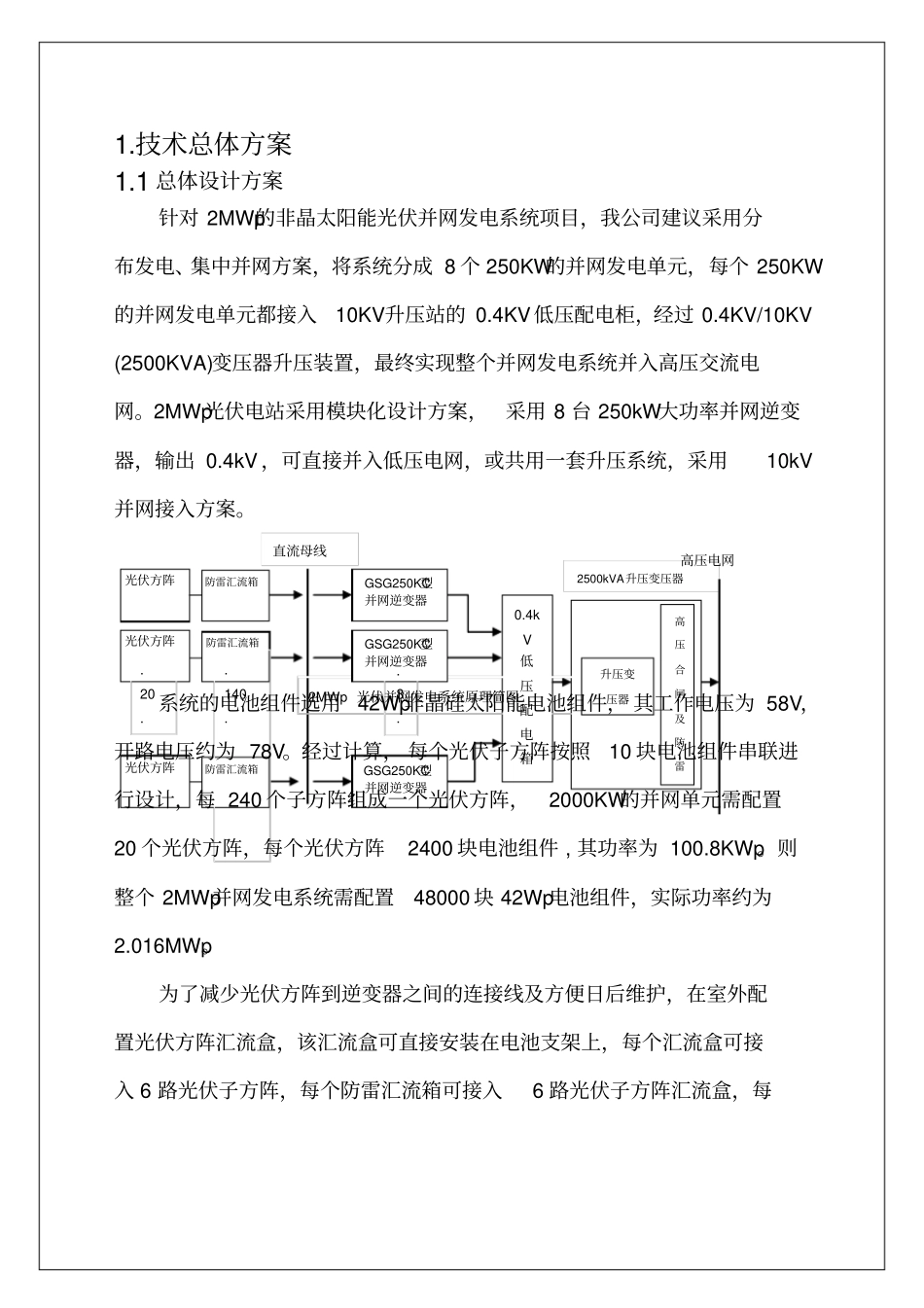

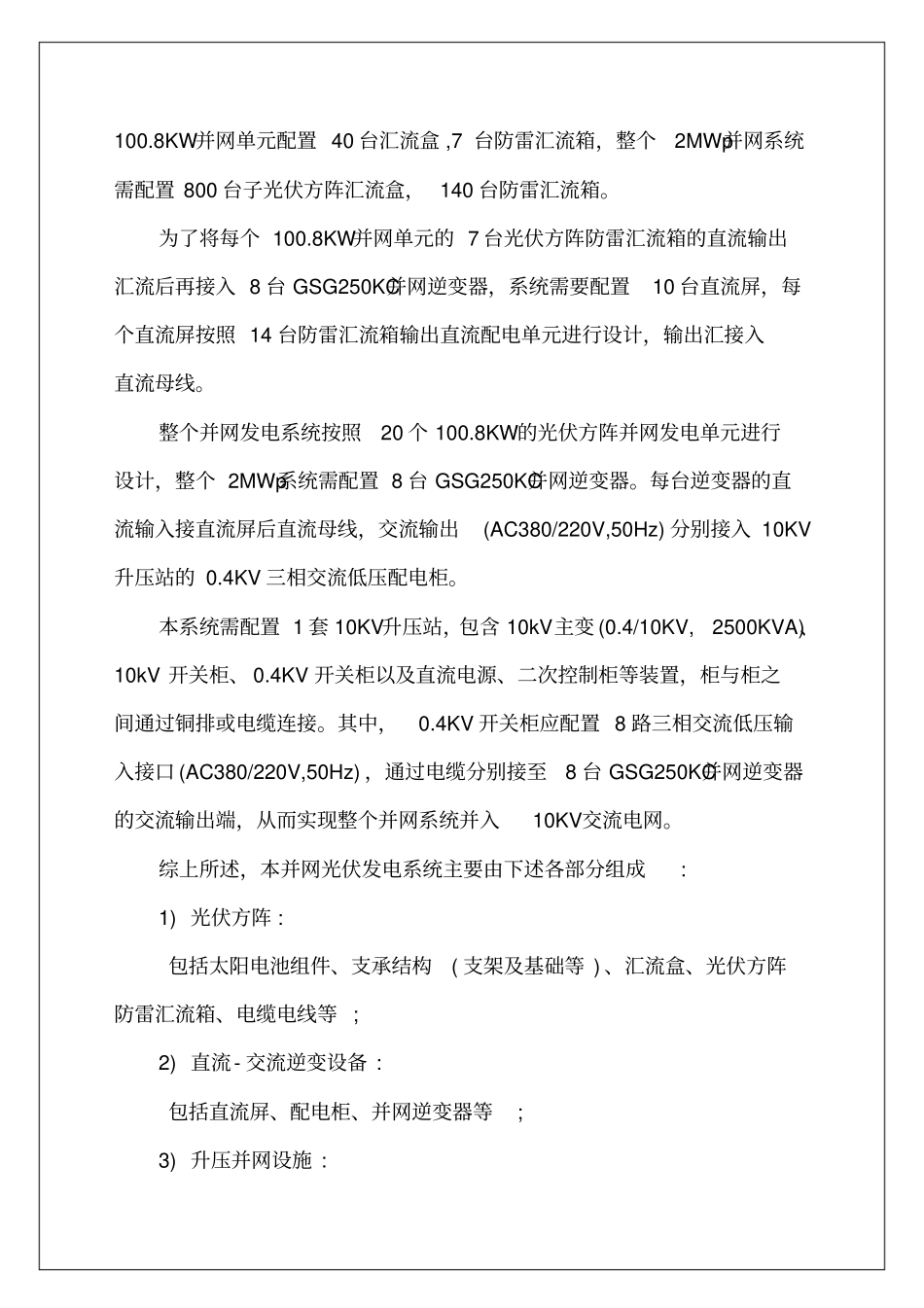

2MWp 光伏并网电站技术方案概述：在中、大型光伏并网发电系统中，经常遇到设备选型难的问题，应该如何选用设备匹配整个系统，使得系统达到最佳状态？我公司经过理论分析和实际应用，针对目前国内市场的遇到的几种情况进行了系统分析和研究，提供以下几种选型原则和方法以供参考。系统选型指南对于中大型光伏并网发电系统，选择多台并联运行的方式，建议使用同种规格型号的电源（方便于系统的群控和数据的采集）。具体选型建议为：1、3MW以上光伏发电的系统：建议选择多台GSG250KC的电源进行并联运行；2、500KW至 3MW的系统：建议选择多台GSG100KC的电源进行并联运行；3、200KW至 500KW的光伏发电系统：建议选择多台GSG50KC的并联运行 ; 4、200KW以下的光伏发电系统：建议采用多台 GSG20KC或 GSG50KC的电源进行并联运行。选择并联运行的优势采用多台并联运行具有诸多优势，现把其中部分举例如下：并联优势单台运行多台并联运行提高系统的可靠性维修时需关闭整个系统。维修时只需把要检修的某台（某部分）退出，不影响整个系统正常运行。另系统功率是按峰值功率设计的，单台设备退出时不会影响系统发电量。提高系统运行效率空载损耗较大。另在日照不强的情况下，整台设备都处于运行的状态。此时电源负载率极低，系统效率极低。空载损耗较小。根据光照强弱，群控器自动逐台投切，控制投入运行电源的数量，使每台电源在较高的负载率下运行，有效提高系统的效率。提高系统的寿 命整机常年处于运行工作状态，老化较快。可根据光照情况，合理选择某台（某部分）投入运行，系统的单台可进行轮休 (循环工作 )、轮检。方便系统扩容可根据系统的需要灵活进行扩容，灵活增加设备。1.技术总体方案1.1 总体设计方案针对 2MWp的非晶太阳能光伏并网发电系统项目，我公司建议采用分布发电、集中并网方案，将系统分成 8 个 250KW的并网发电单元，每个 250KW的并网发电单元都接入10KV升压站的 0.4KV低压配电柜，经过 0.4KV/10KV (2500KVA)变压器升压装置，最终实现整个并网发电系统并入高压交流电网。2MWp光伏电站采用模块化设计方案，采用 8 台 250kW大功率并网逆变器，输出 0.4kV ，可直接并入低压电网，或共用一套升压系统，采用10kV并网接入方案。系统的电池组件选用42Wp非晶硅太阳能电池组件， 其工作电压为 58V，开路电压约为 78V。经过计算， 每个光伏子方阵按照10 块电池组件串联进行设计，每 240 个子方阵组成一个光伏方阵，2...
