建筑弱电工程施工质量监理细则VIP免费

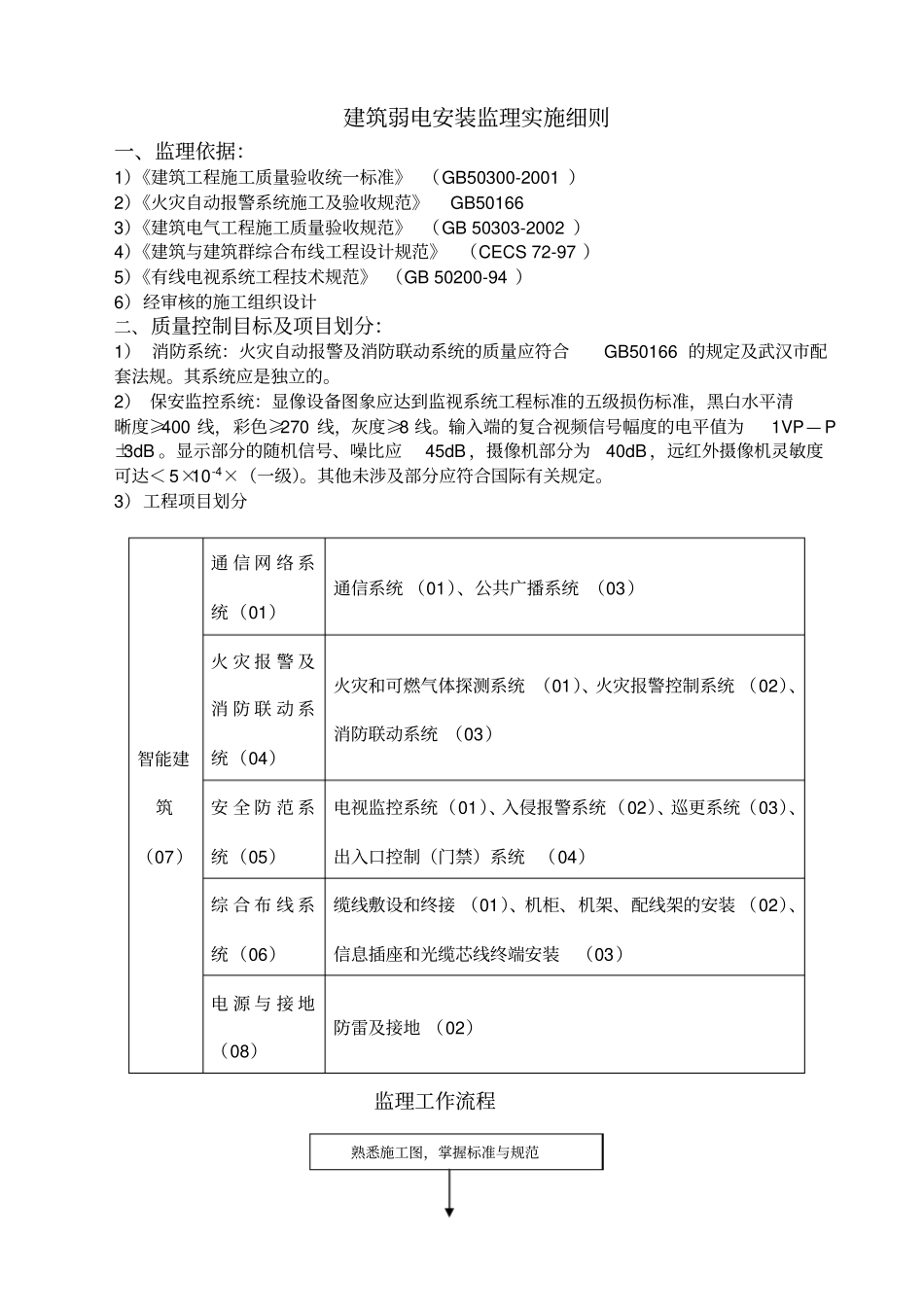

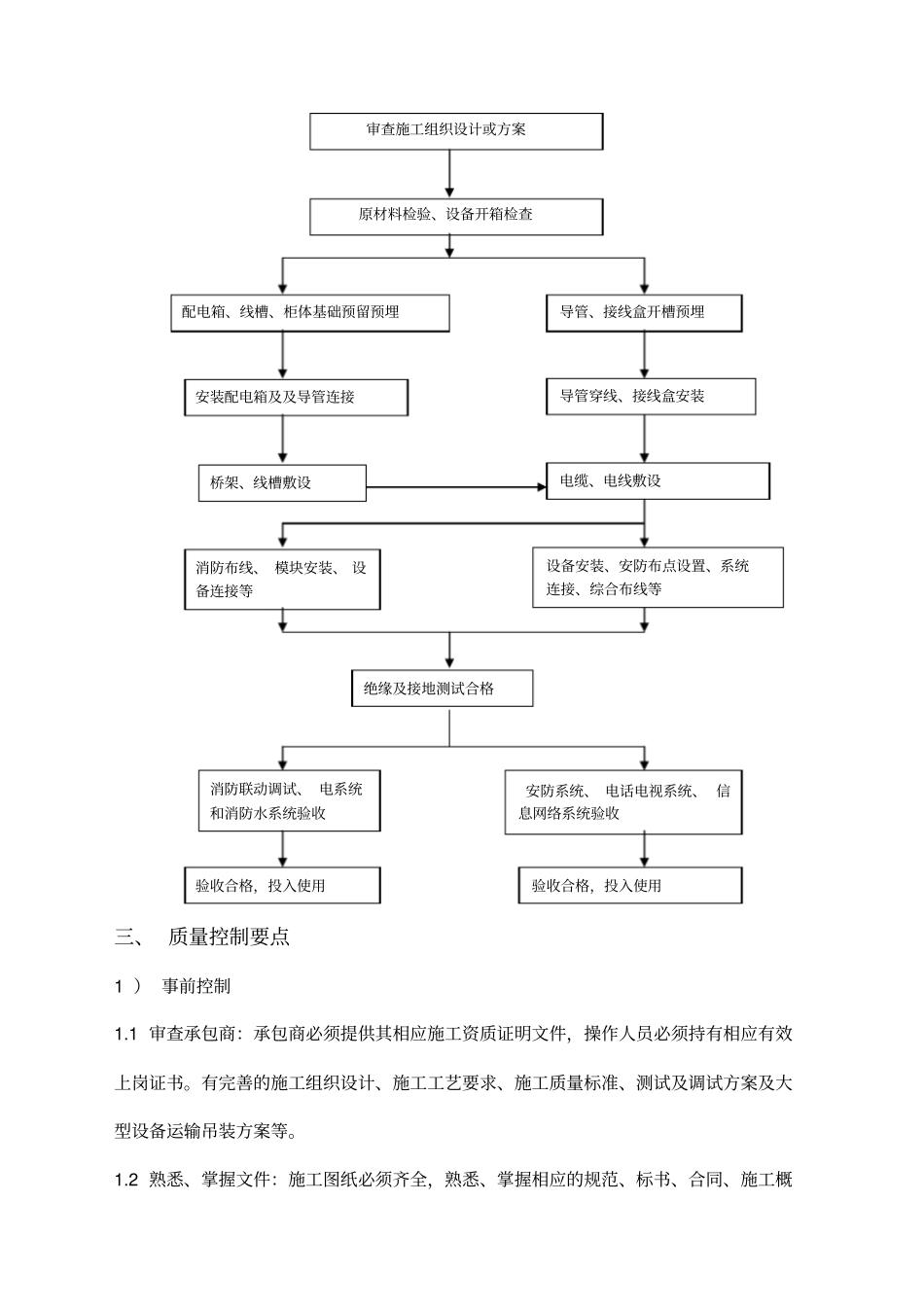

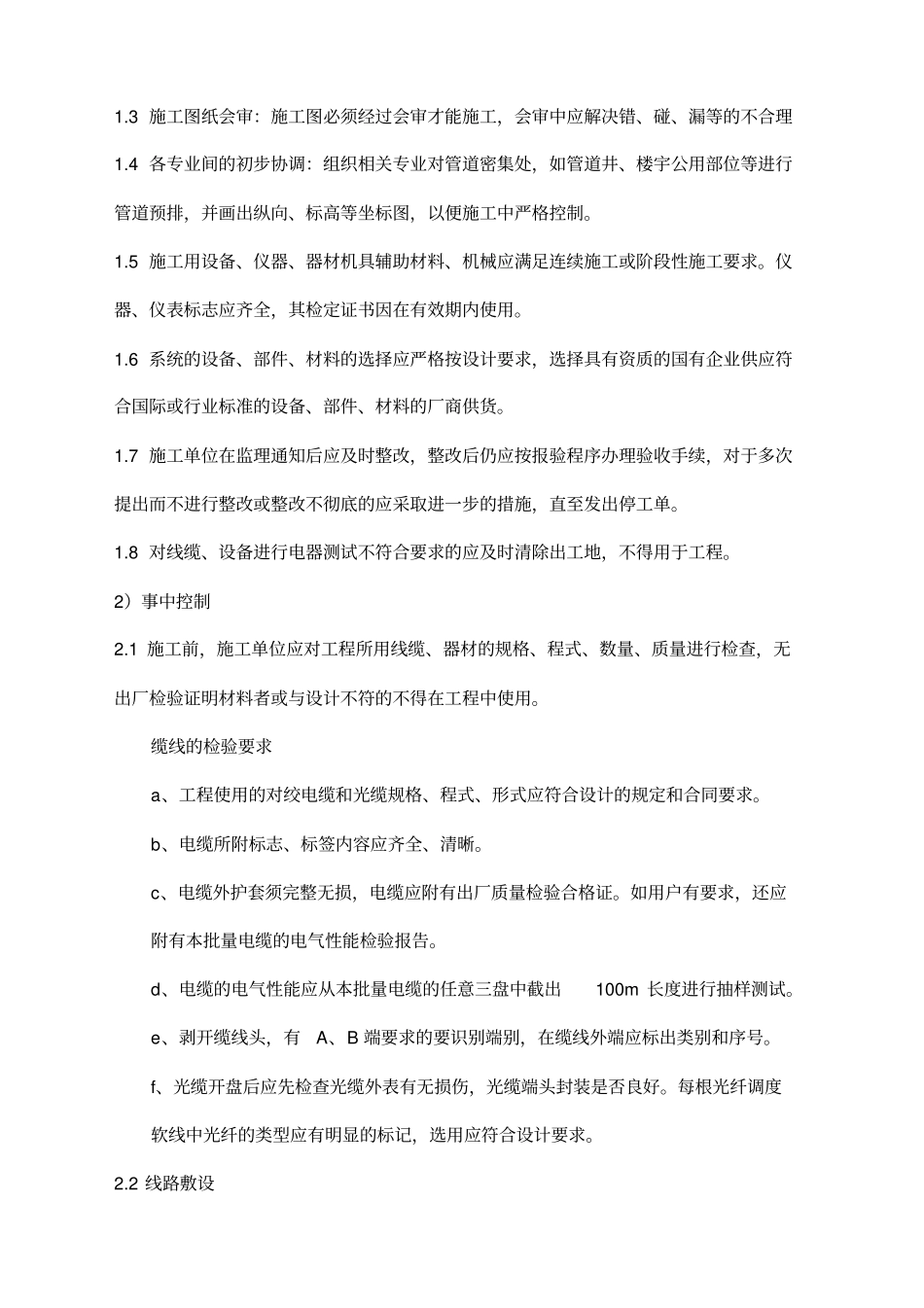

建筑弱电安装监理实施细则一、监理依据：1）《建筑工程施工质量验收统一标准》 （GB50300-2001 ）2）《火灾自动报警系统施工及验收规范》GB50166 3）《建筑电气工程施工质量验收规范》 （GB 50303-2002 ）4）《建筑与建筑群综合布线工程设计规范》 （CECS 72-97 ）5）《有线电视系统工程技术规范》 （GB 50200-94 ）6）经审核的施工组织设计二、质量控制目标及项目划分：1） 消防系统：火灾自动报警及消防联动系统的质量应符合GB50166 的规定及武汉市配套法规。其系统应是独立的。2） 保安监控系统：显像设备图象应达到监视系统工程标准的五级损伤标准，黑白水平清晰度≥400 线，彩色≥270 线，灰度≥8 线。输入端的复合视频信号幅度的电平值为1VP— P±3dB 。显示部分的随机信号、噪比应45dB ，摄像机部分为40dB ，远红外摄像机灵敏度可达＜ 5×10-4×（一级）。其他未涉及部分应符合国际有关规定。3）工程项目划分智能建筑（07）通 信 网 络 系统（01）通信系统 （01）、公共广播系统 （03）火 灾 报 警 及消 防 联 动 系统（04）火灾和可燃气体探测系统 （01）、火灾报警控制系统 （02）、消防联动系统 （03）安 全 防 范 系统（05）电视监控系统（01）、入侵报警系统（02）、巡更系统（03）、出入口控制（门禁）系统 （04）综 合 布 线 系统（06）缆线敷设和终接 （01）、机柜、机架、配线架的安装 （02）、信息插座和光缆芯线终端安装（03）电 源 与 接 地（08）防雷及接地 （02）监理工作流程熟悉施工图，掌握标准与规范三、 质量控制要点1 ） 事前控制1.1 审查承包商：承包商必须提供其相应施工资质证明文件，操作人员必须持有相应有效上岗证书。有完善的施工组织设计、施工工艺要求、施工质量标准、测试及调试方案及大型设备运输吊装方案等。1.2 熟悉、掌握文件：施工图纸必须齐全，熟悉、掌握相应的规范、标书、合同、施工概审查施工组织设计或方案原材料检验、设备开箱检查配电箱、线槽、柜体基础预留预埋导管、接线盒开槽预埋安装配电箱及及导管连接导管穿线、接线盒安装绝缘及接地测试合格消防布线、 模块安装、 设备连接等设备安装、安防布点设置、系统连接、综合布线等桥架、线槽敷设电缆、电线敷设消防联动调试、 电系统和消防水系统验收安防系统、 电话电视系统、 信息网络系统验收验收合格，投入使用验收合格，投入使用1.3 施工图纸会审：施工图必须经过会审...
