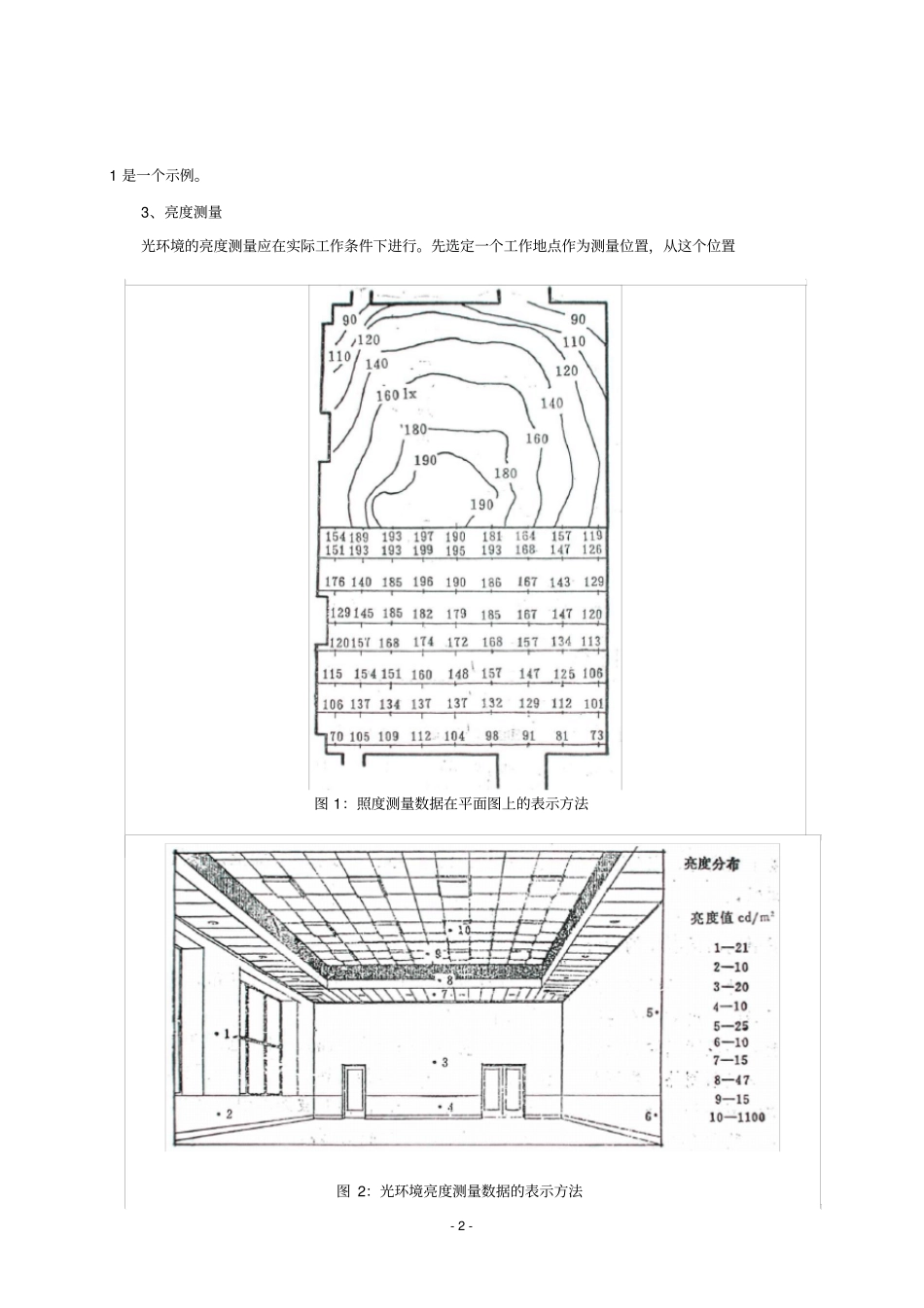

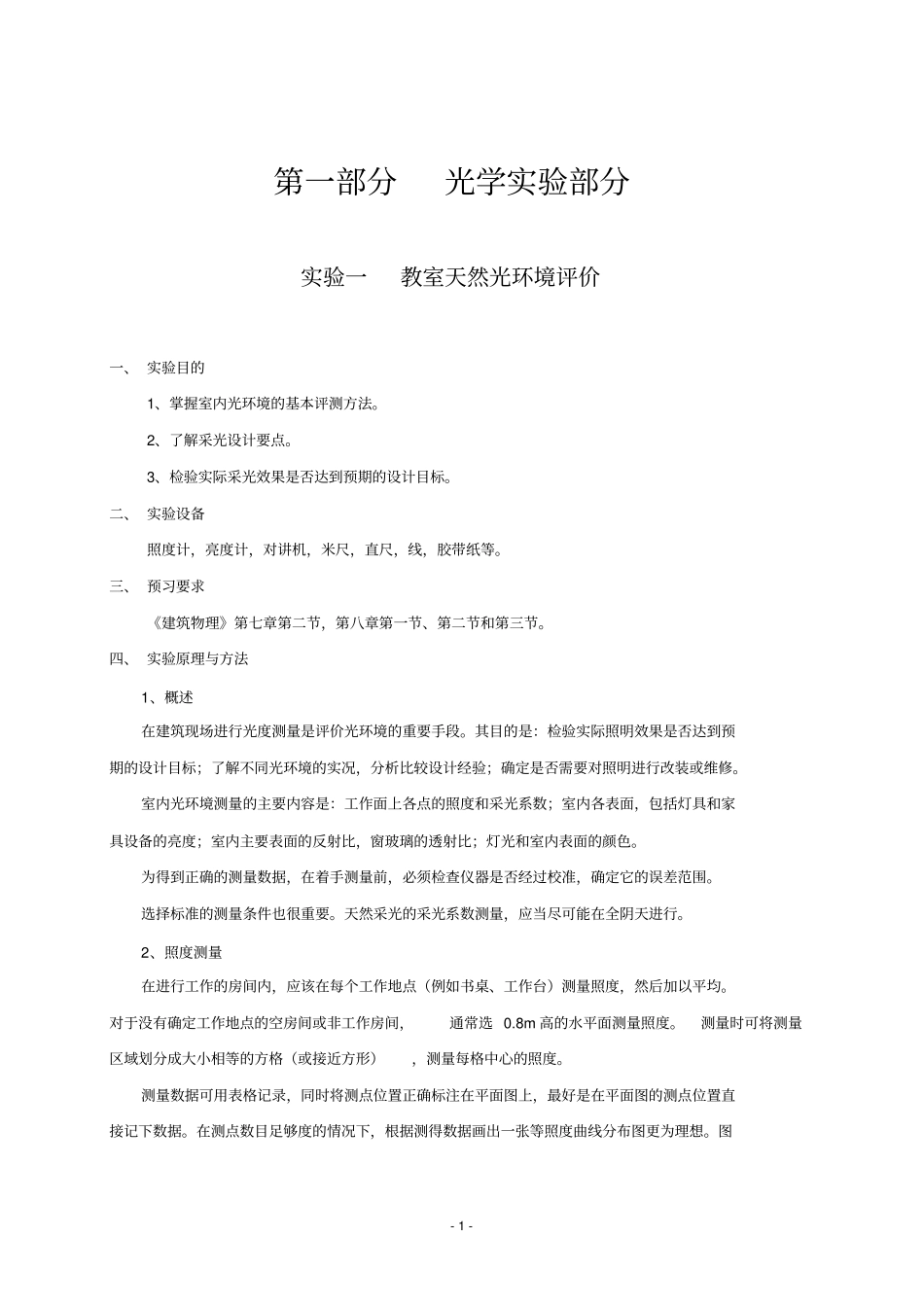

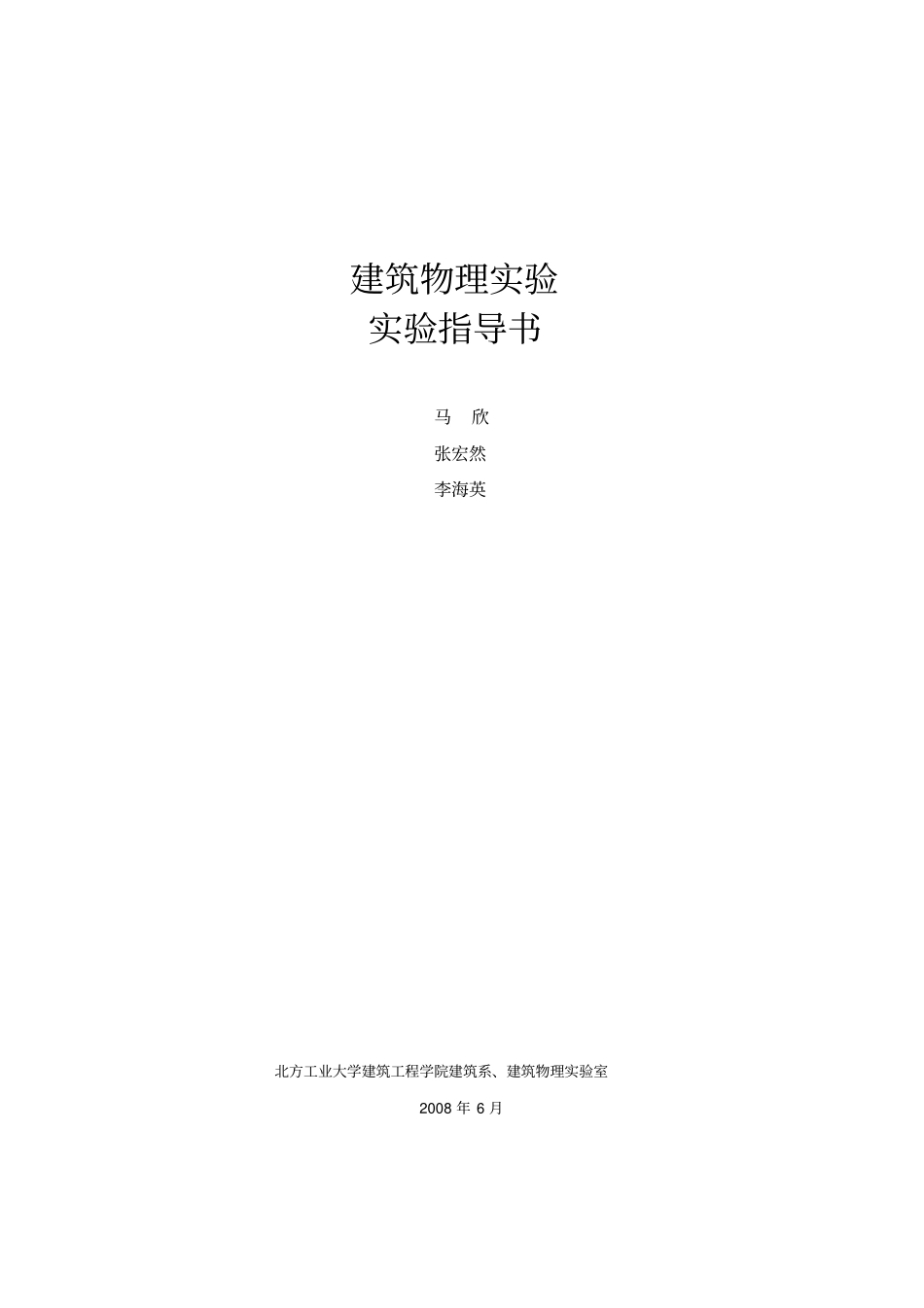

建筑物理实验实验指导书马欣张宏然李海英北方工业大学建筑工程学院建筑系、建筑物理实验室2008 年 6 月- 1 - 第一部分光学实验部分实验一教室天然光环境评价一、 实验目的1、掌握室内光环境的基本评测方法。2、了解采光设计要点。3、检验实际采光效果是否达到预期的设计目标。二、 实验设备照度计，亮度计，对讲机，米尺，直尺，线，胶带纸等。三、 预习要求《建筑物理》第七章第二节，第八章第一节、第二节和第三节。四、 实验原理与方法1、概述在建筑现场进行光度测量是评价光环境的重要手段。其目的是：检验实际照明效果是否达到预期的设计目标；了解不同光环境的实况，分析比较设计经验；确定是否需要对照明进行改装或维修。室内光环境测量的主要内容是：工作面上各点的照度和采光系数；室内各表面，包括灯具和家具设备的亮度；室内主要表面的反射比，窗玻璃的透射比；灯光和室内表面的颜色。为得到正确的测量数据，在着手测量前，必须检查仪器是否经过校准，确定它的误差范围。选择标准的测量条件也很重要。天然采光的采光系数测量，应当尽可能在全阴天进行。2、照度测量在进行工作的房间内，应该在每个工作地点（例如书桌、工作台）测量照度，然后加以平均。对于没有确定工作地点的空房间或非工作房间，通常选 0.8m 高的水平面测量照度。测量时可将测量区域划分成大小相等的方格（或接近方形），测量每格中心的照度。测量数据可用表格记录，同时将测点位置正确标注在平面图上，最好是在平面图的测点位置直接记下数据。在测点数目足够度的情况下，根据测得数据画出一张等照度曲线分布图更为理想。图- 2 - 1 是一个示例。3、亮度测量光环境的亮度测量应在实际工作条件下进行。先选定一个工作地点作为测量位置，从这个位置图 1：照度测量数据在平面图上的表示方法图 2：光环境亮度测量数据的表示方法- 3 - 测量各表面的亮度，将得到的数据直接标注在从同一位置同一角度拍摄的室内照片上，或以测量位置为视点的透视图上。图2 是一个示例。亮度计的放置高度，以观察者的眼睛高度为准，通常站立时 1.5m，坐下时 1.2m。4、采光系数测量采光系数是同一时刻室内照度与室外照度的比值。所以，测量采光系数需要两个照度计，一个测室内照度，一个测室外照度，二者同时读数。采光系数的测量最好在全阴天进行，并且最好在一天之中室外照度相对稳定的时间－上午十时至下午二时之间。采光测量的测点选取与照度测量相同。五、 实验步...
