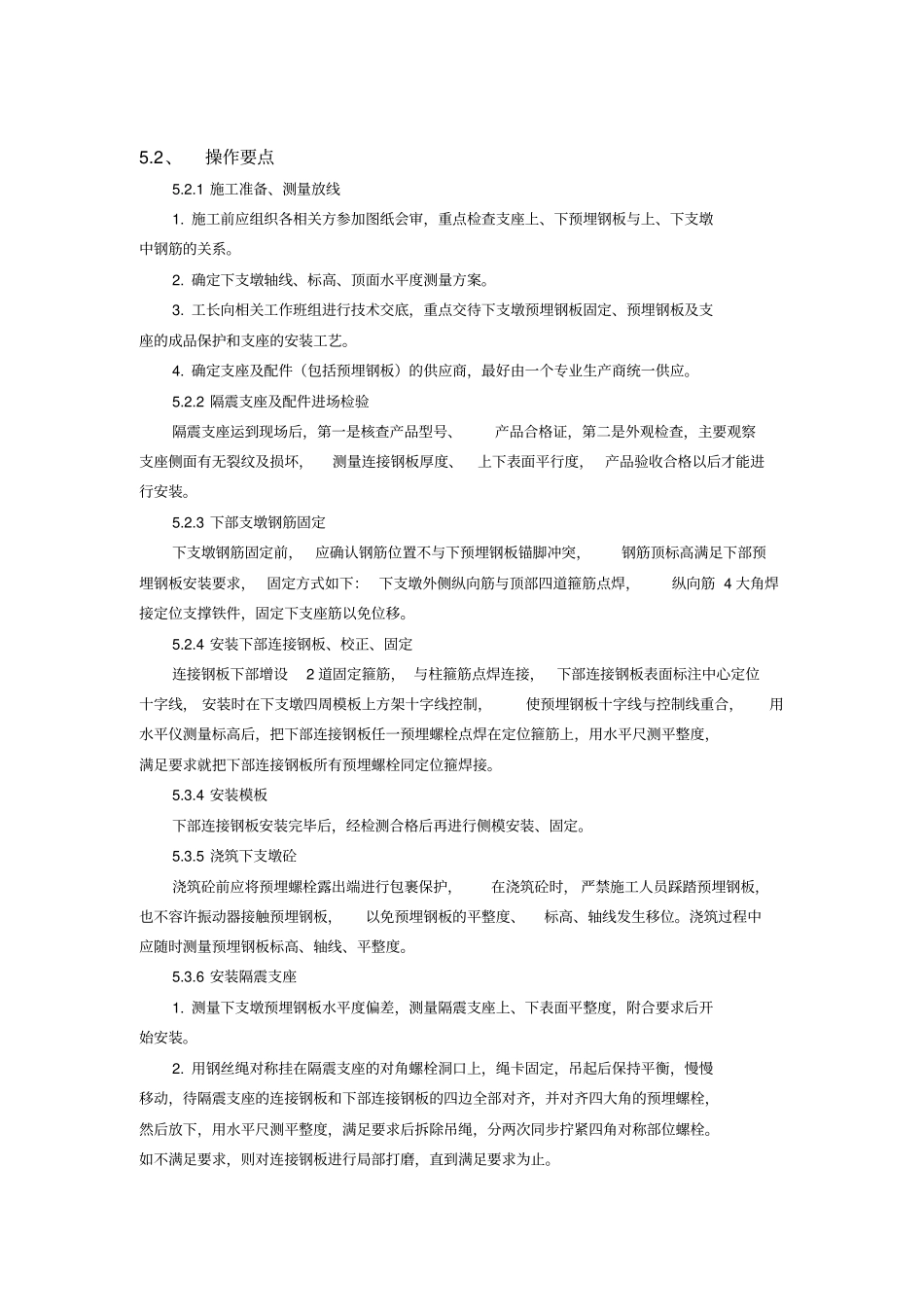

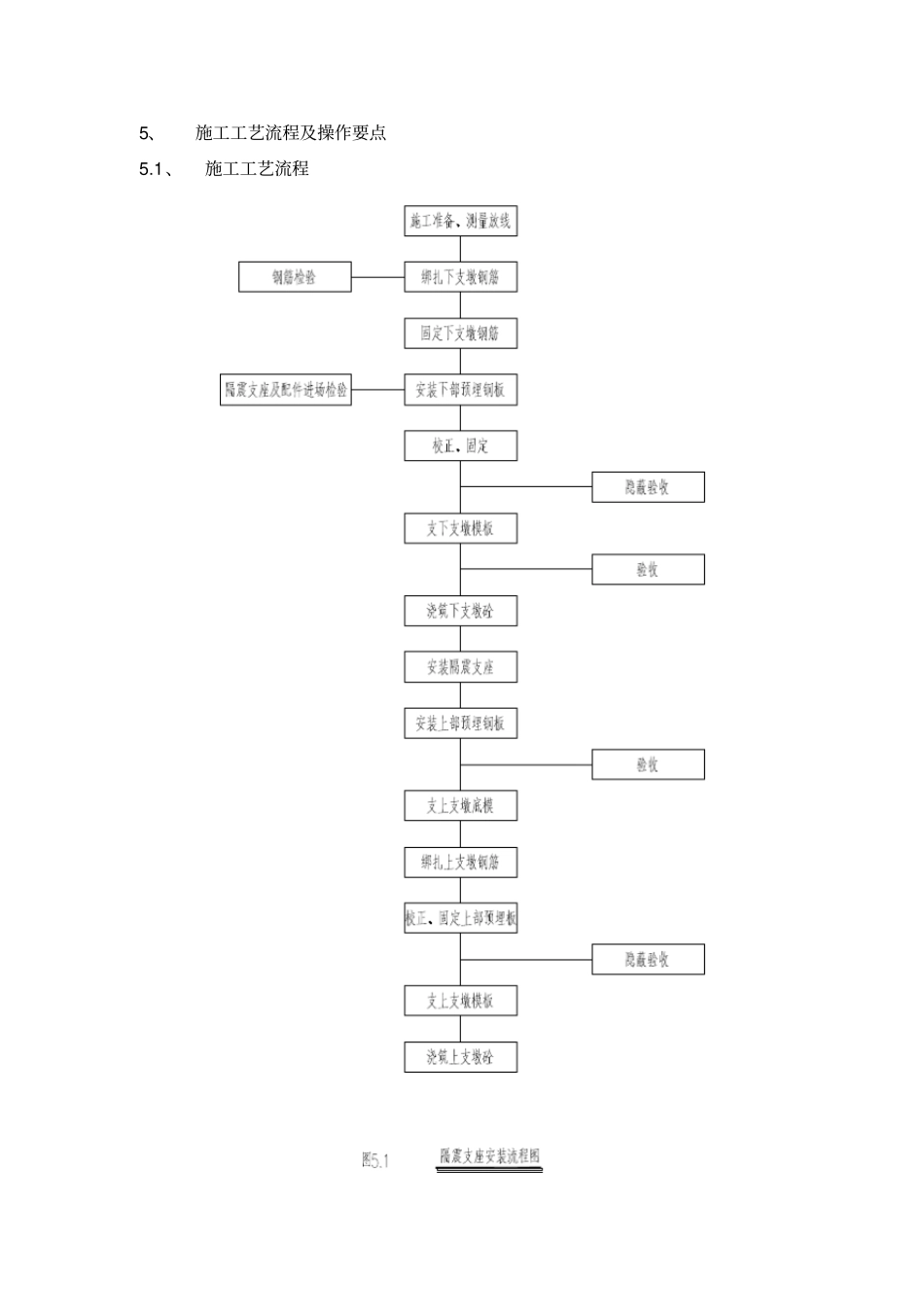

建筑隔震橡胶支座施工工法完成单位：主要完成人：1、前言2008 年 5 月 12 日，8.0 级特大地震，大量房屋倒塌，造成重大人员及财产损失。灾后重建， 要求建筑既要满足抗震烈度需求，又要充分体现绿色建筑，降低碳排放。因此大量工程基础采用了隔震橡胶支座设计，既满足了抗震烈度需求，又降低了上部结构的含钢量，使整体安全性能大幅提高。我公司承建的xxx、xxx、xxx 等工程均采用了隔震橡胶支座。通过对这些工程的施工过程进行总结，形成此工法。2、工法特点2.0.1采用顺序施工法，支模、扎筋、预埋、浇筑、安装一气苛成。2.0.2施工方法简单适用，施工速度快，节约工期。2.0.3施工质量易控，下部连接钢板预埋准确及定位牢固是施工的关键。2.0.4 施工过程安全。不需要特别的安全措施，使用与相应部位适用的安全措施即可满足要求。2.0.5不额外增加施工成本。3、适用范围工业与民用建筑工程中建筑隔震橡胶支座施工。4、工艺原理4.0.1 隔震原理通过设置水平柔性隔震层可大大延长结构的水平基本周期，结构体系因 “柔化” 而隔离了地面的强烈震动，大幅降低上部结构的地震水平响应，使结构水平变形集中于隔震层，而结构从激烈的摆动变为缓慢的“平动”，使上部结构的层间位移大大减少，基本上处于弹性工作状态。 这种技术不仅能在强地震中有效保护结构本身的安全，而且能保护结构的装修以及内部的仪器设备免遭损坏。4.0.2 连接原理隔震支座置于上、下支墩之间，上支墩与上部结构相连，下支墩与下部结构相连，隔震支座通过上、下连接钢板用高强螺栓与上、下支墩的预埋钢板连接。5、施工工艺流程及操作要点5.1、施工工艺流程5.2、操作要点5.2.1 施工准备、测量放线1. 施工前应组织各相关方参加图纸会审，重点检查支座上、下预埋钢板与上、下支墩中钢筋的关系。2. 确定下支墩轴线、标高、顶面水平度测量方案。3. 工长向相关工作班组进行技术交底，重点交待下支墩预埋钢板固定、预埋钢板及支座的成品保护和支座的安装工艺。4. 确定支座及配件（包括预埋钢板）的供应商，最好由一个专业生产商统一供应。5.2.2 隔震支座及配件进场检验隔震支座运到现场后，第一是核查产品型号、产品合格证，第二是外观检查，主要观察支座侧面有无裂纹及损坏，测量连接钢板厚度、上下表面平行度， 产品验收合格以后才能进行安装。5.2.3 下部支墩钢筋固定下支墩钢筋固定前，应确认钢筋位置不与下预埋钢板锚脚冲突，钢筋顶标高满足下部预埋钢板安装要求， ...
