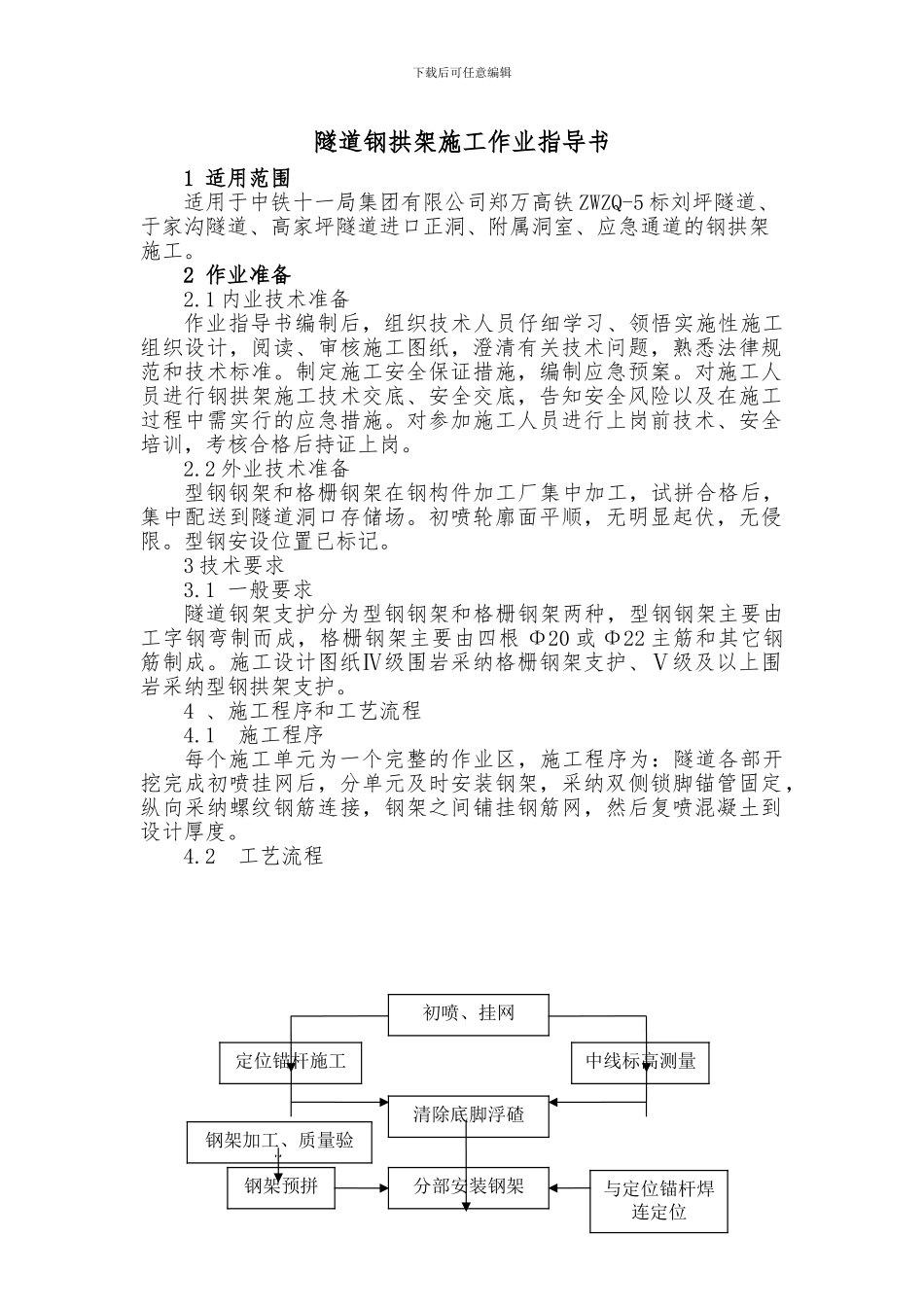

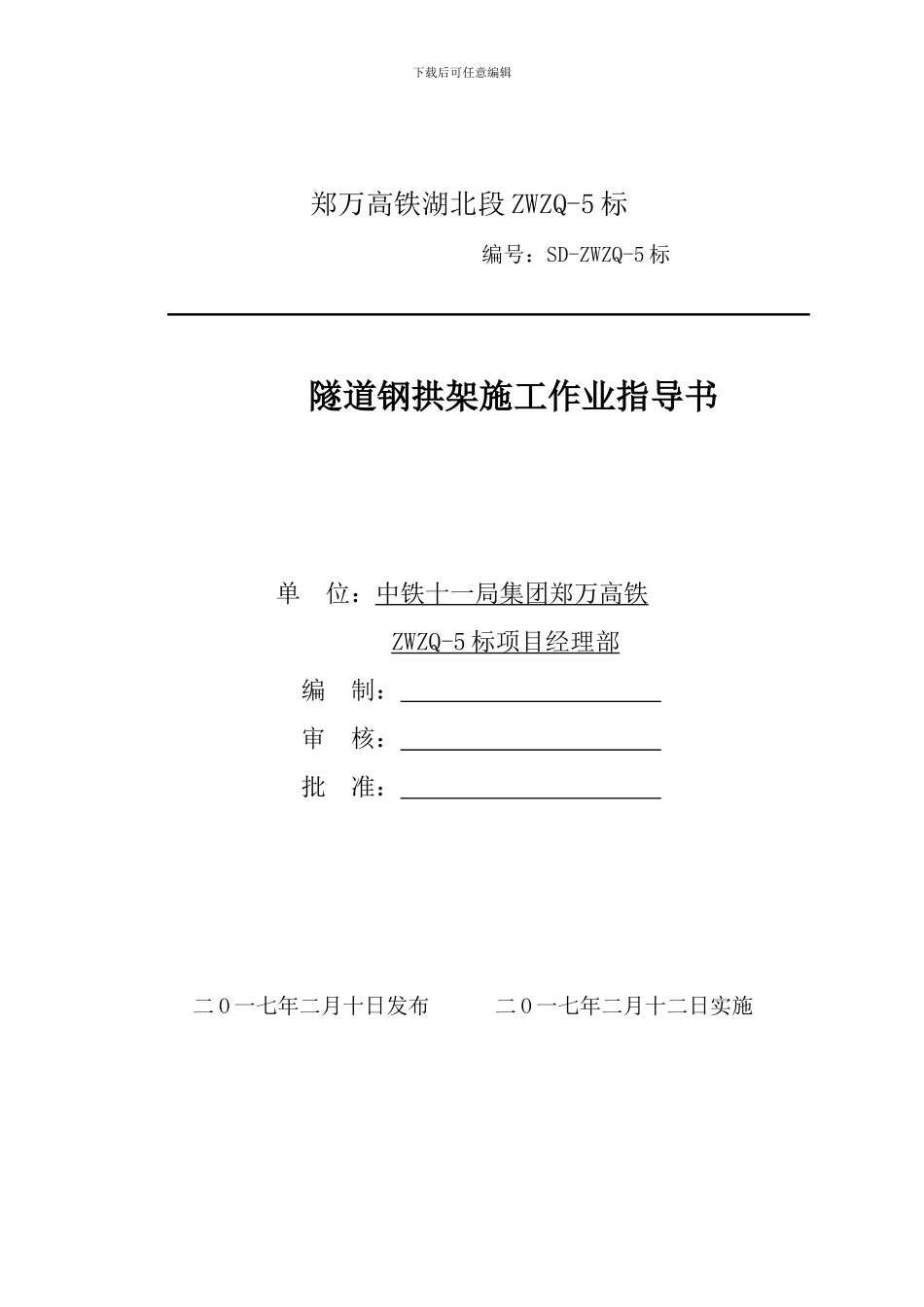

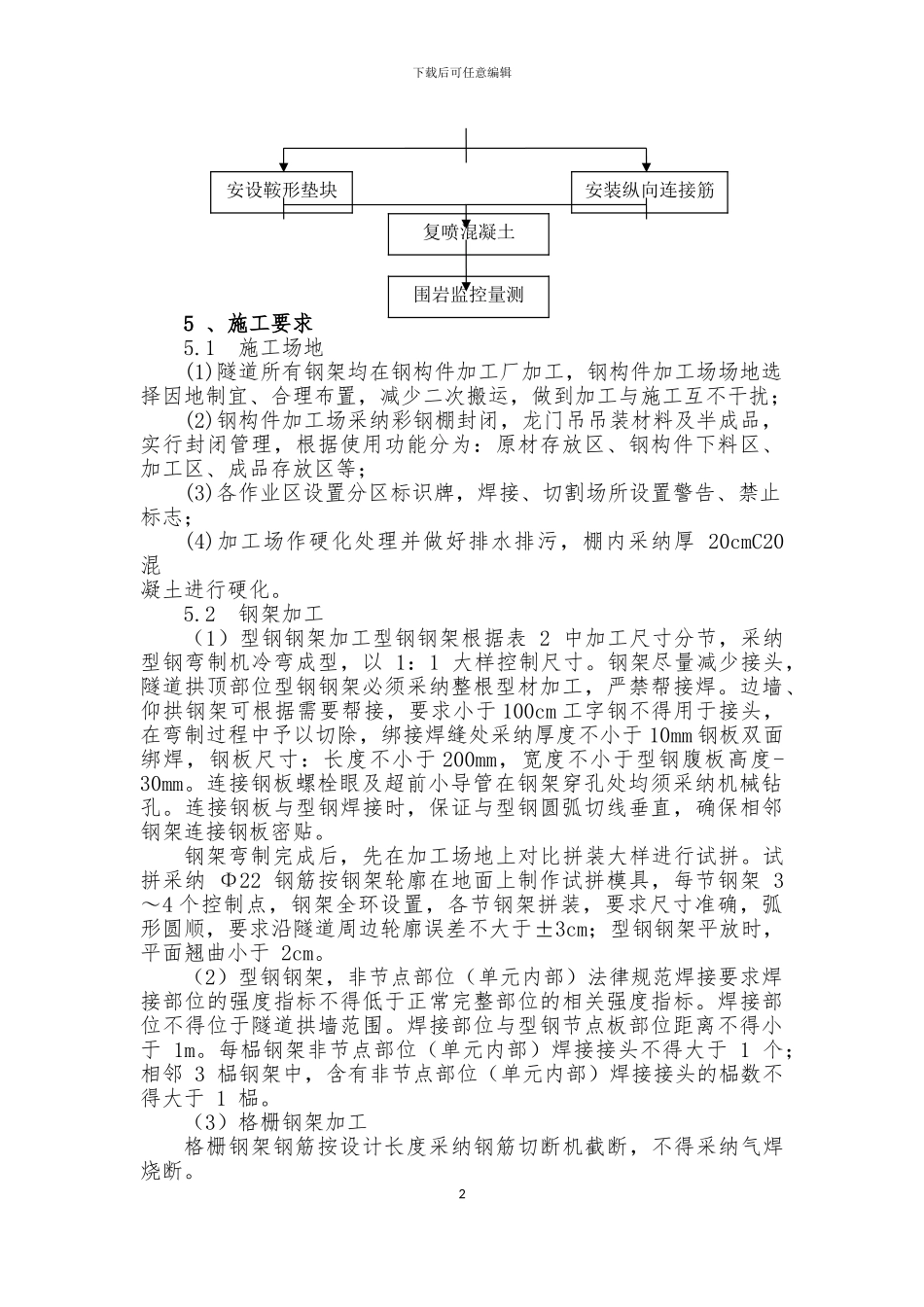

下载后可任意编辑郑万高铁湖北段 ZWZQ-5 标 编号：SD-ZWZQ-5 标 隧道钢拱架施工作业指导书单 位：中铁十一局集团郑万高铁 ZWZQ-5 标项目经理部 编 制： 审 核： 批 准： 二 O 一七年二月十日发布 二 O 一七年二月十二日实施1下载后可任意编辑隧道钢拱架施工作业指导书1 适用范围适用于中铁十一局集团有限公司郑万高铁 ZWZQ-5 标刘坪隧道、于家沟隧道、高家坪隧道进口正洞、附属洞室、应急通道的钢拱架施工。2 作业准备 2.1 内业技术准备 作业指导书编制后，组织技术人员仔细学习、领悟实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，编制应急预案。对施工人员进行钢拱架施工技术交底、安全交底，告知安全风险以及在施工过程中需实行的应急措施。对参加施工人员进行上岗前技术、安全培训，考核合格后持证上岗。 2.2 外业技术准备 型钢钢架和格栅钢架在钢构件加工厂集中加工，试拼合格后，集中配送到隧道洞口存储场。初喷轮廓面平顺，无明显起伏，无侵限。型钢安设位置已标记。3 技术要求 3.1 一般要求隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由四根 Φ20 或 Φ22 主筋和其它钢筋制成。施工设计图纸Ⅳ级围岩采纳格栅钢架支护、Ⅴ级及以上围岩采纳型钢拱架支护。 4 、施工程序和工艺流程4.1 施工程序每个施工单元为一个完整的作业区，施工程序为：隧道各部开挖完成初喷挂网后，分单元及时安装钢架，采纳双侧锁脚锚管固定，纵向采纳螺纹钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。4.2 工艺流程初喷、挂网清除底脚浮碴中线标高测量定位锚杆施工分部安装钢架钢架加工、质量验收钢架预拼与定位锚杆焊连定位2下载后可任意编辑5 、施工要求5.1 施工场地(1)隧道所有钢架均在钢构件加工厂加工，钢构件加工场场地选择因地制宜、合理布置，减少二次搬运，做到加工与施工互不干扰；(2)钢构件加工场采纳彩钢棚封闭，龙门吊吊装材料及半成品，实行封闭管理，根据使用功能分为：原材存放区、钢构件下料区、加工区、成品存放区等；(3)各作业区设置分区标识牌，焊接、切割场所设置警告、禁止标志；(4)加工场作硬化处理并做好排水排污，棚内采纳厚 20cmC20 混凝土进行硬化。5.2 钢架加工（1）型钢钢架加工型钢钢架根据表 2 中加工尺寸分节，采纳型钢弯制机冷弯成型，以 1：1 大样控制尺寸...
