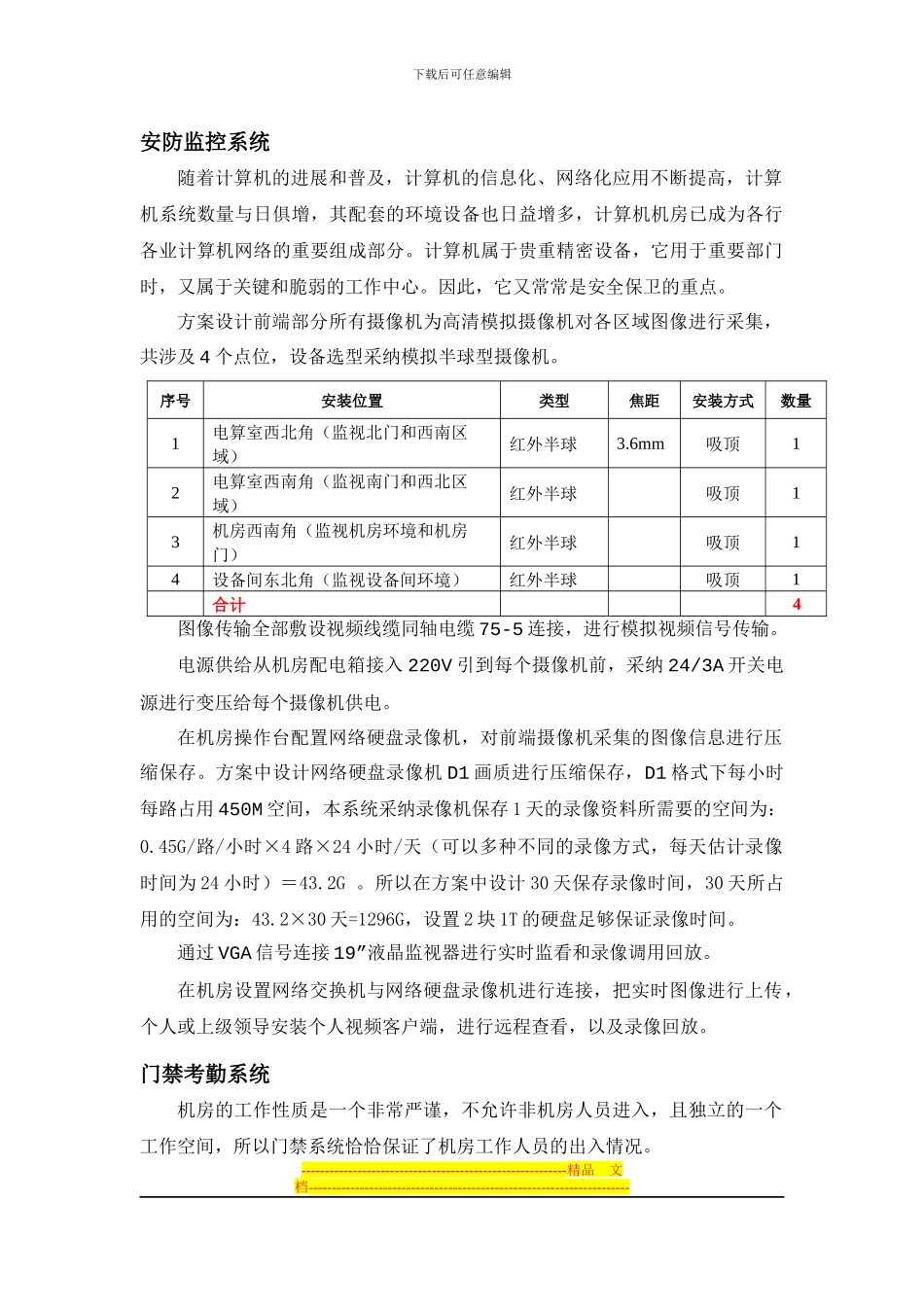

下载后可任意编辑安防监控系统随着计算机的进展和普及,计算机的信息化、网络化应用不断提高,计算机系统数量与日俱增,其配套的环境设备也日益增多,计算机机房已成为各行各业计算机网络的重要组成部分。计算机属于贵重精密设备,它用于重要部门时,又属于关键和脆弱的工作中心。因此,它又常常是安全保卫的重点。方案设计前端部分所有摄像机为高清模拟摄像机对各区域图像进行采集,共涉及 4 个点位,设备选型采纳模拟半球型摄像机。序号安装位置类型焦距安装方式数量1电算室西北角(监视北门和西南区域)红外半球3.6mm吸顶12电算室西南角(监视南门和西北区域)红外半球 吸顶13机房西南角(监视机房环境和机房门)红外半球 吸顶14设备间东北角(监视设备间环境)红外半球 吸顶1 合计 4图像传输全部敷设视频线缆同轴电缆 75-5 连接,进行模拟视频信号传输。电源供给从机房配电箱接入 220V 引到每个摄像机前,采纳 24/3A 开关电源进行变压给每个摄像机供电。在机房操作台配置网络硬盘录像机,对前端摄像机采集的图像信息进行压缩保存。方案中设计网络硬盘录像机 D1 画质进行压缩保存,D1 格式下每小时每路占用 450M 空间,本系统采纳录像机保存 1 天的录像资料所需要的空间为:0.45G/路/小时×4 路×24 小时/天(可以多种不同的录像方式,每天估计录像时间为 24 小时)=43.2G 。所以在方案中设计 30 天保存录像时间,30 天所占用的空间为:43.2×30 天=1296G,设置 2 块 1T 的硬盘足够保证录像时间。通过 VGA 信号连接 19”液晶监视器进行实时监看和录像调用回放。在机房设置网络交换机与网络硬盘录像机进行连接,把实时图像进行上传,个人或上级领导安装个人视频客户端,进行远程查看,以及录像回放。门禁考勤系统机房的工作性质是一个非常严谨,不允许非机房人员进入,且独立的一个工作空间,所以门禁系统恰恰保证了机房工作人员的出入情况。---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑我们在方案中设计 3 处门禁,分别为电算室南北门和机房自动门。门禁系统由管理主机、四门禁控制器、读卡器、电锁、出门按钮、紧急按钮、485 转换器以及门禁管理软件构成。方案中采纳的四门门禁控制器可以控制管理 4 个单向刷卡的门,可接 4 组门磁信号,触发 4 组紧急常开、常闭信号。当出现...
