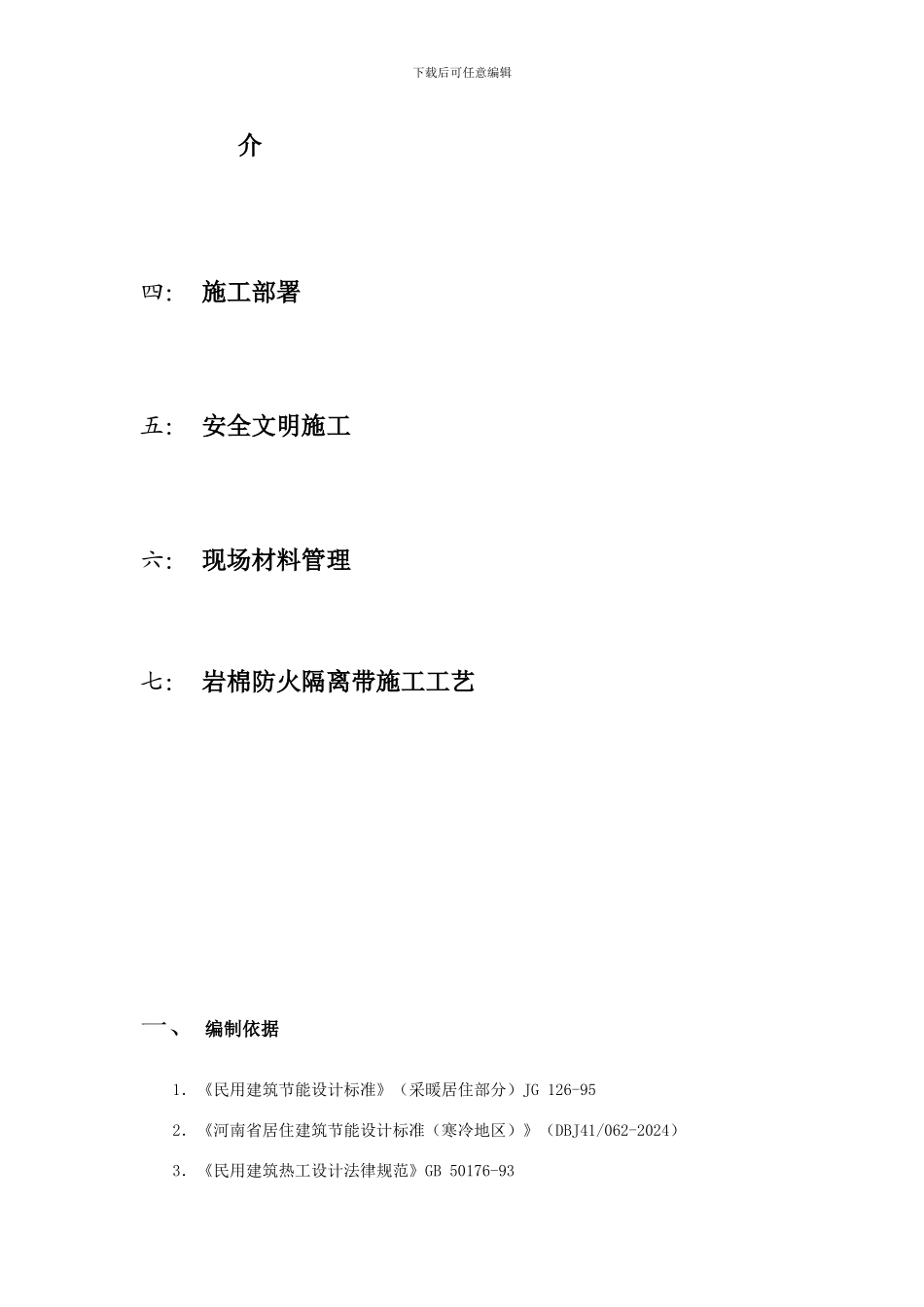

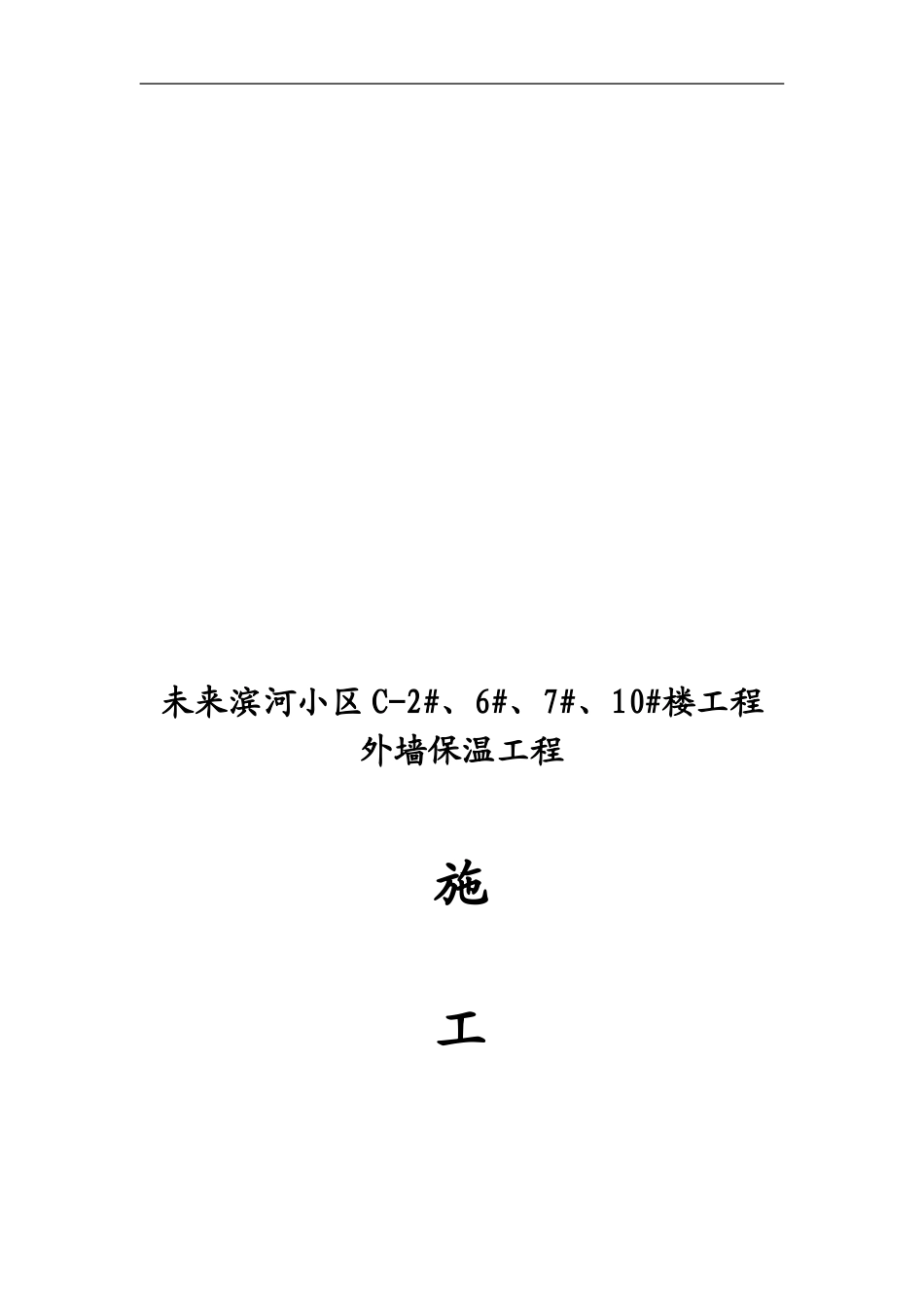

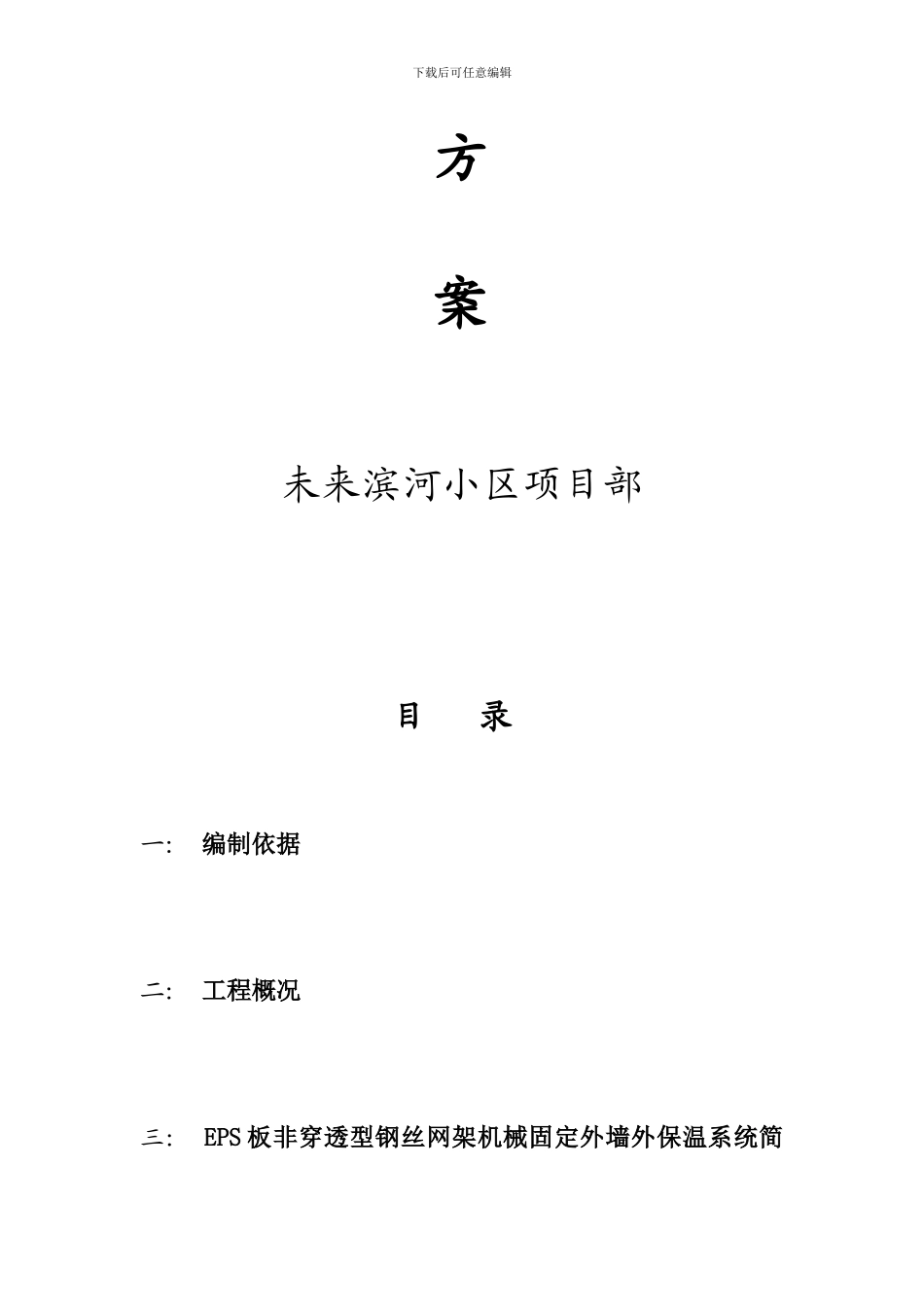

未来滨河小区 C-2#、6#、7#、10#楼工程外墙保温工程施工下载后可任意编辑方案未来滨河小区项目部目 录一： 编制依据二： 工程概况三： EPS 板非穿透型钢丝网架机械固定外墙外保温系统简下载后可任意编辑介四： 施工部署五： 安全文明施工六： 现场材料管理七： 岩棉防火隔离带施工工艺一、 编制依据1．《民用建筑节能设计标准》（采暖居住部分）JG 126-952．《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2024）3．《民用建筑热工设计法律规范》GB 50176-93下载后可任意编辑4．《外墙外保温工程技术规程》JGJ144-20245．《建筑外墙外保温技术导则》RISN-TG001-20246．《硅酸盐水泥、普通硅酸盐水泥》GB 175-19997．《钢丝网架水泥聚苯乙烯夹心板》JC623-19968．《O5 系列工程建设标准设计图集》05YJ3-19．《建筑工程饰面砖粘结强度检验标准》JGJ 110-9710．《外墙外保温用聚合物砂浆质量检验标准》DBJ 01-63-202411．《建筑工程施工质量验收统一标准》（GB50300-2001）12．《建筑装饰装修工程质量验收法律规范》GB50210-2001二、 工程概况1. 工程名称：未来滨河小区 C-2 # 、 6 # 、 7 # 、 10 # 楼 2. 工程地点：郑州市中州大道与民航路交叉口西北角三、EPS 板非穿透型钢丝网架机械固定外墙外保温系统简介1．系统简介： 根据图纸设计及（JHHY-C-T-JZ-7-1（2））变更，执行图集为 05YJ3-1-D 型。保温材料 为 普 通 膨 胀 聚 苯 板 腹 丝 非 穿 透 型 单 面 钢 丝 网 架 聚 苯 板 作 为 保 温 隔 热 层 ， 厚 度2#、7#、10#楼 50mm，6#楼 60mm，密度≥18㎏，通过锚钉固定于基层墙体，每平方米不少于 5 个。因外墙有部分为后砌筑加气块墙体，为了保证保温板在砌块墙上安装后的牢固与安全性，本方案实行：所有加气块墙体上保温板安装固定，采纳直径 Φ6 的钢筋穿透过墙安装固定；过墙钢筋为 Φ6 钢筋 L 型，L 型钢筋做防腐处理，露在基层外面的 L 型处刷上防腐漆。长度根据加气混凝土外墙厚度而定。双向间距为 500mm，呈梅花桩或交错预埋。为了防止钢筋穿墙孔向内渗水，钻孔时，必须内高外低。由于内墙大面积已经粉刷，穿墙钢筋在室内必须预埋在粉刷层内，钢筋表面距墙面必须大于 5mm。其它按图集 05YJ3-1-D 型下载后可任意编辑要求施工不变。聚苯板面抹 15mm 厚聚合物抗裂水泥砂浆面层，裹覆钢丝网片。外饰面层面砖用聚合物粘结砂浆粘贴，用专...
