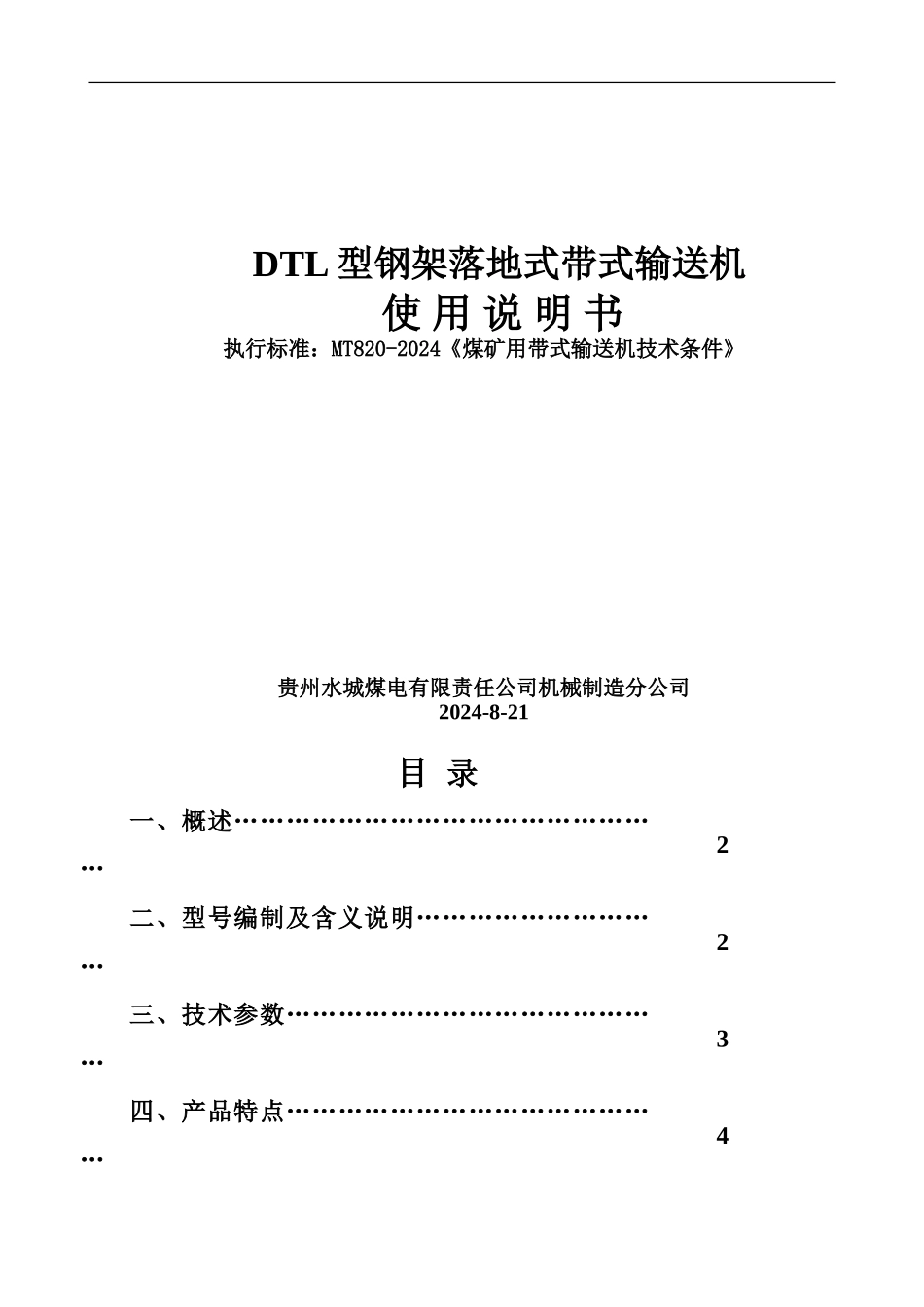

DTL带式输送机说明指导书re_第2页
2/14

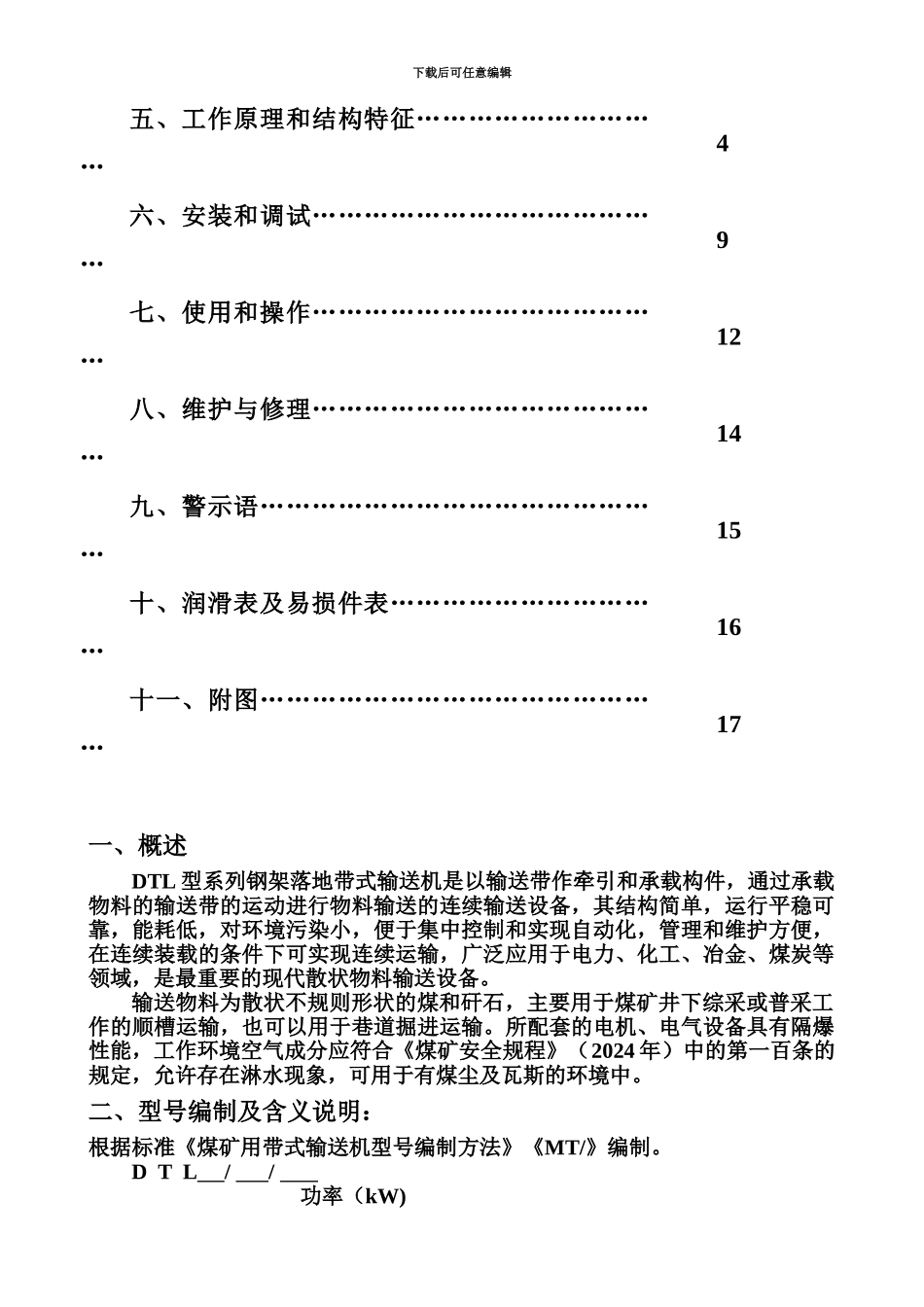

DTL带式输送机说明指导书re_第3页
3/14
下载后可任意编辑DTL 带式输送机说明指导书 re DTL 型钢架落地式带式输送机使 用 说 明 书执行标准:MT820-2024《煤矿用带式输送机技术条件》 贵州水城煤电有限责任公司机械制造分公司2024-8-21目 录一、概述……………………………………………2二、型号编制及含义说明…………………………2三、技术参数………………………………………3四、产品特点………………………………………4下载后可任意编辑五、工作原理和结构特征…………………………4六、安装和调试……………………………………9七、使用和操作……………………………………12八、维护与修理……………………………………14九、警示语…………………………………………15十、润滑表及易损件表……………………………16十一、附图…………………………………………17一、概述DTL 型系列钢架落地带式输送机是以输送带作牵引和承载构件,通过承载物料的输送带的运动进行物料输送的连续输送设备,其结构简单,运行平稳可靠,能耗低,对环境污染小,便于集中控制和实现自动化,管理和维护方便,在连续装载的条件下可实现连续运输,广泛应用于电力、化工、冶金、煤炭等领域,是最重要的现代散状物料输送设备。输送物料为散状不规则形状的煤和矸石,主要用于煤矿井下综采或普采工作的顺槽运输,也可以用于巷道掘进运输。所配套的电机、电气设备具有隔爆性能,工作环境空气成分应符合《煤矿安全规程》(2024 年)中的第一百条的规定,允许存在淋水现象,可用于有煤尘及瓦斯的环境中。二、型号编制及含义说明:根据标准《煤矿用带式输送机型号编制方法》《MT/》编制。D T L / / 功率(kW)下载后可任意编辑 输送量×10(t/h) 带宽(mm) 第二特征:钢架落地 第一特征:通用 产品类型代号:煤矿用带式输送机三、技术参数:型 号DTL65/32/2×55DTL80/40/2×90DTL100/63/2×90输送量(吨/时)320400630输送长度(米)600600600输送机中心高度H(毫米)115011501150胶带运行速度(米/秒)2.52.52.5胶带型式PVG 阻燃带PVG 阻燃带PVG 阻燃带宽度(毫米)6508001000最小厚度(毫米)8.58.58.5主电机型号YBK2-250M-4YBK2-280M-4YBK2-280M-4台数222摩擦偶合器型号LOQ132LOQ132LOQ132外置型号WD-5-55-2.5-630×650WD-5-90-2.5-800×800WD-5-90-2.5-800×1000下载后可任意编辑式电动滚筒 线速度2.52.52.5传动滚筒直径(毫米)630800800卸载滚筒直径(毫米)400400400机尾改向滚...
