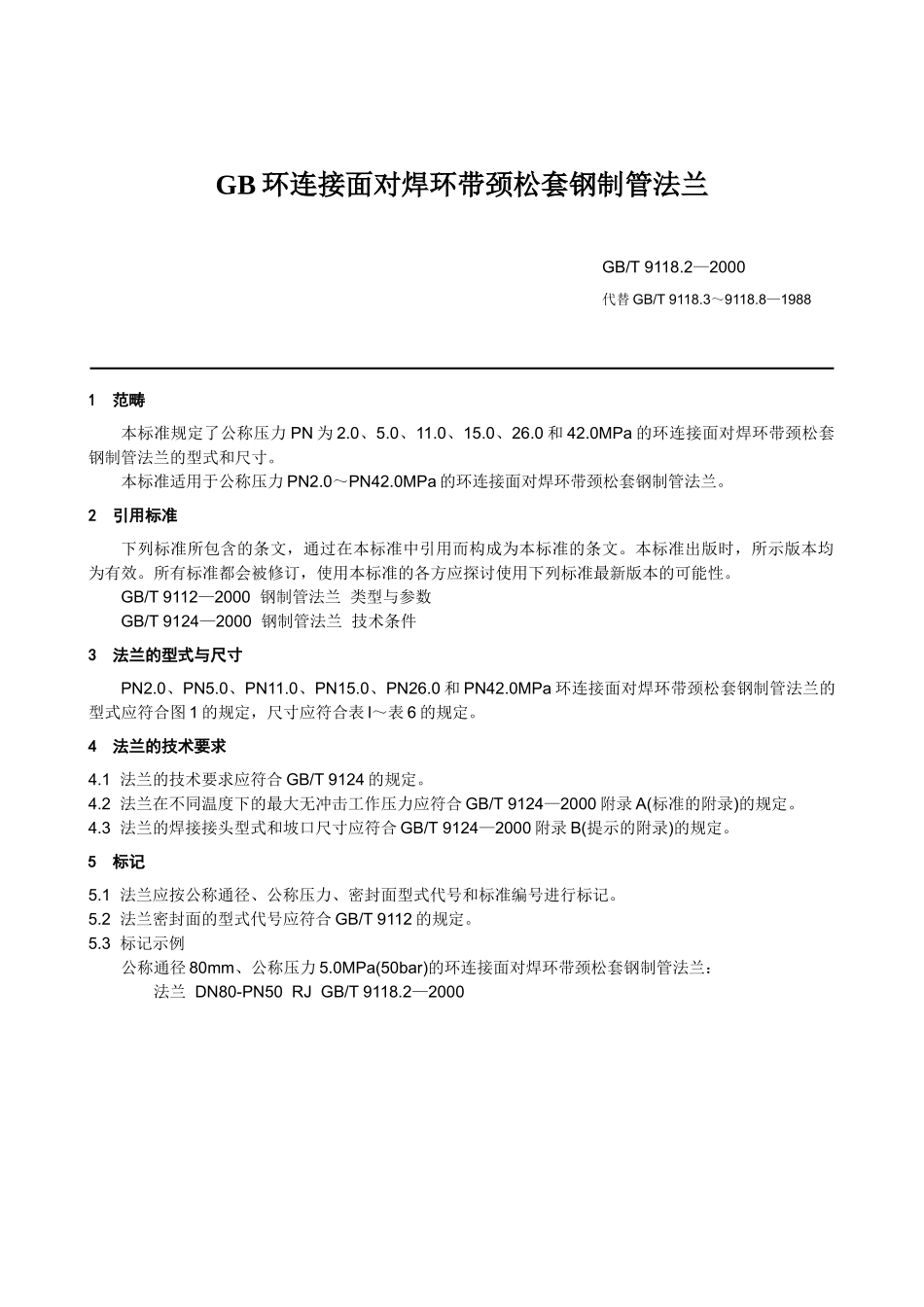

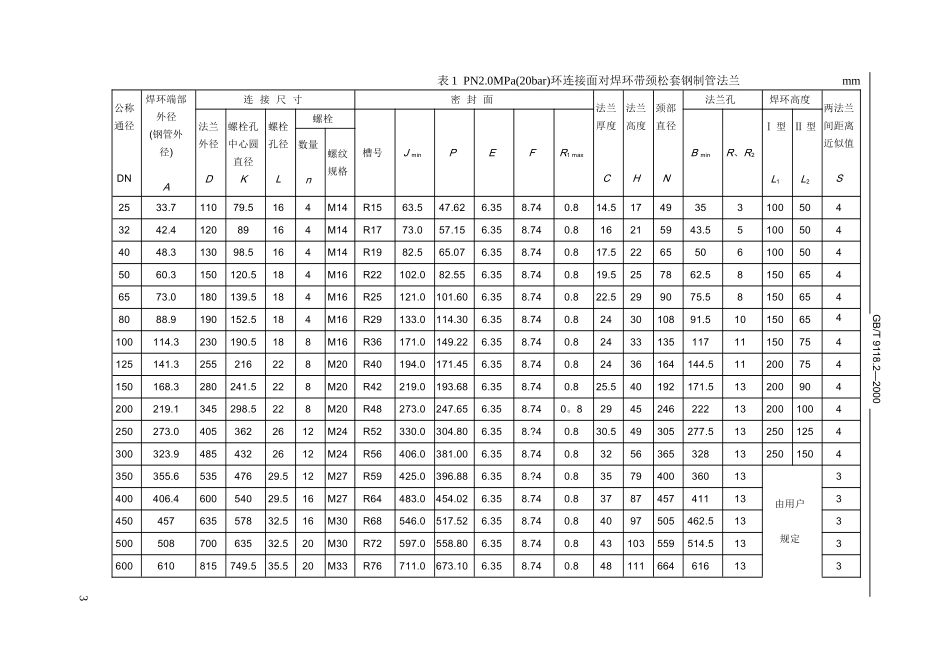

GB 环连接面对焊环带颈松套钢制管法兰1 范畴本标准规定了公称压力 PN 为 2.0、5.0、11.0、15.0、26.0 和 42.0MPa 的环连接面对焊环带颈松套钢制管法兰的型式和尺寸。本标准适用于公称压力 PN2.0～PN42.0MPa 的环连接面对焊环带颈松套钢制管法兰。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 9112—2000 钢制管法兰 类型与参数GB/T 9124—2000 钢制管法兰 技术条件3 法兰的型式与尺寸 PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 和 PN42.0MPa 环连接面对焊环带颈松套钢制管法兰的型式应符合图 1 的规定，尺寸应符合表 l～表 6 的规定。4 法兰的技术要求4.1 法兰的技术要求应符合 GB/T 9124 的规定。4.2 法兰在不同温度下的最大无冲击工作压力应符合 GB/T 9124—2000 附录 A(标准的附录)的规定。4.3 法兰的焊接接头型式和坡口尺寸应符合 GB/T 9124—2000 附录 B(提示的附录)的规定。5 标记5.1 法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。5.2 法兰密封面的型式代号应符合 GB/T 9112 的规定。5.3 标记示例公称通径 80mm、公称压力 5.0MPa(50bar)的环连接面对焊环带颈松套钢制管法兰：法兰 DN80-PN50 RJ GB/T 9118.2—2000GB/T 9118.2—2000代替 GB/T 9118.3～9118.8—1988国家质量技术监督局 2000-09-28 批准 2001-07-01 实施注：t1为短节壁厚，一样为钢管壁厚；t2应不小于钢管最小壁厚。图 1 环连接面（RJ）对焊环带颈松套钢制管法兰（适用于 PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 和 PN42.0MPa）两法兰间距离 S( 近似值 )NBAL1(L2)n×Lt2HCR2REEIR123ºFIPJKD表 1 PN2.0MPa(20bar)环连接面对焊环带颈松套钢制管法兰 mm公称通径DN焊环端部外径(钢管外径)A连 接 尺 寸密 封 面法兰厚度C法兰高度H颈部直径N法兰孔焊环高度两法兰间距离近似值S法兰外径D螺栓孔中心圆直径K螺栓孔径L螺栓槽号J minPEFR1 maxB minR、R2Ⅰ 型L1Ⅱ 型L2数量n螺纹规格2533.711079.5164M14R1563.547.626.358.740.814.517493531005043242.412089164M14R1773.057.156.358.740.816215943.551005044048.313098.5164M14R1982.565.076.358.740.817.522655061005045060.3150120.5184M16R22102.082.556.358.740.819.5257862.58150...
