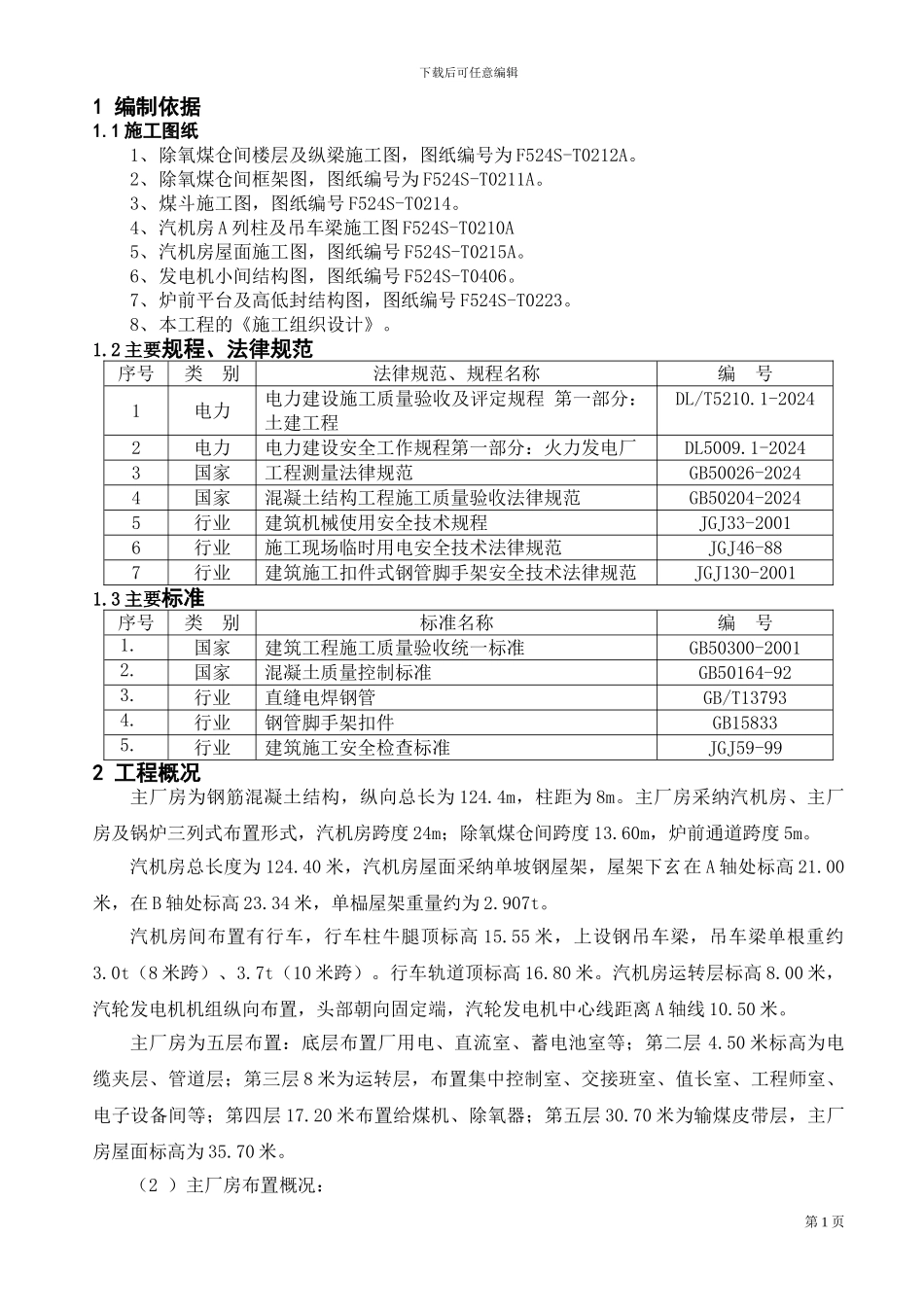

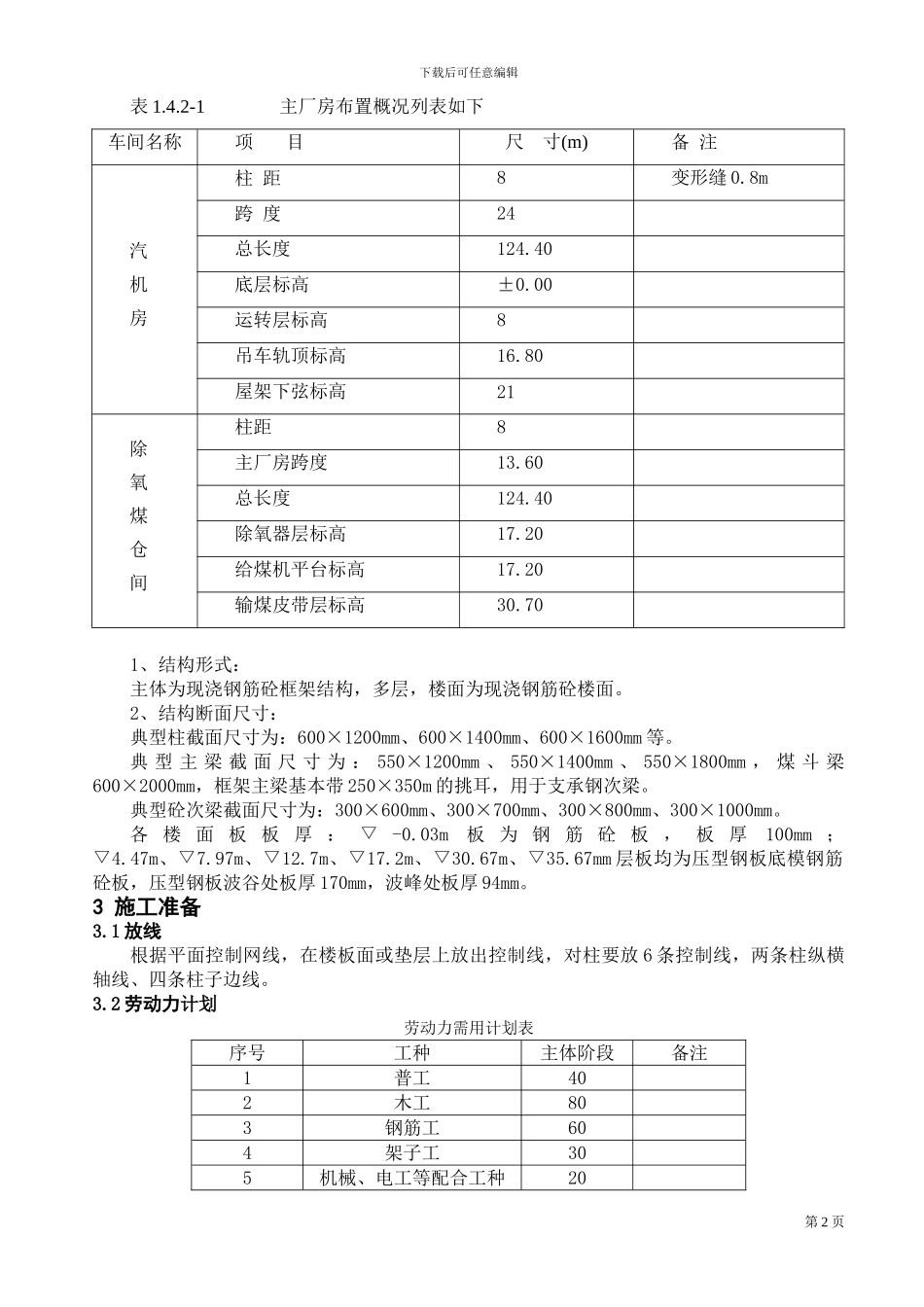

下载后可任意编辑1 编制依据1.1 施工图纸 1、除氧煤仓间楼层及纵梁施工图，图纸编号为 F524S-T0212A。2、除氧煤仓间框架图，图纸编号为 F524S-T0211A。3、煤斗施工图，图纸编号 F524S-T0214。4、汽机房 A 列柱及吊车梁施工图 F524S-T0210A5、汽机房屋面施工图，图纸编号 F524S-T0215A。6、发电机小间结构图，图纸编号 F524S-T0406。7、炉前平台及高低封结构图，图纸编号 F524S-T0223。8、本工程的《施工组织设计》。1.2 主要规程、法律规范序号类 别法律规范、规程名称编 号1电力电力建设施工质量验收及评定规程 第一部分：土建工程DL/T5210.1-20242电力电力建设安全工作规程第一部分：火力发电厂DL5009.1-20243国家工程测量法律规范GB50026-20244国家混凝土结构工程施工质量验收法律规范GB50204-20245行业建筑机械使用安全技术规程JGJ33-20016行业施工现场临时用电安全技术法律规范JGJ46-887行业建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20011.3 主要标准序号类 别标准名称编 号1.国家建筑工程施工质量验收统一标准GB50300-20012.国家混凝土质量控制标准GB50164-923.行业直缝电焊钢管GB/T137934.行业钢管脚手架扣件GB158335.行业建筑施工安全检查标准JGJ59-992 工程概况主厂房为钢筋混凝土结构，纵向总长为 124.4m，柱距为 8m。主厂房采纳汽机房、主厂房及锅炉三列式布置形式，汽机房跨度 24m；除氧煤仓间跨度 13.60m，炉前通道跨度 5m。汽机房总长度为 124.40 米，汽机房屋面采纳单坡钢屋架，屋架下玄在 A 轴处标高 21.00米，在 B 轴处标高 23.34 米，单榀屋架重量约为 2.907t。汽机房间布置有行车，行车柱牛腿顶标高 15.55 米，上设钢吊车梁，吊车梁单根重约3.0t（8 米跨）、3.7t（10 米跨）。行车轨道顶标高 16.80 米。汽机房运转层标高 8.00 米，汽轮发电机机组纵向布置，头部朝向固定端，汽轮发电机中心线距离 A 轴线 10.50 米。主厂房为五层布置：底层布置厂用电、直流室、蓄电池室等；第二层 4.50 米标高为电缆夹层、管道层；第三层 8 米为运转层，布置集中控制室、交接班室、值长室、工程师室、电子设备间等；第四层 17.20 米布置给煤机、除氧器；第五层 30.70 米为输煤皮带层，主厂房屋面标高为 35.70 米。（2 ）主厂房布置概况：第 1 页下载后可任意编辑表 1.4.2-1 主厂房布置概况列表如下 车间名称项 目尺 寸(m)备 注汽机房柱 距8变形缝 0.8m跨 度24总...
