PE给水管施工技术交底VIP专享VIP免费

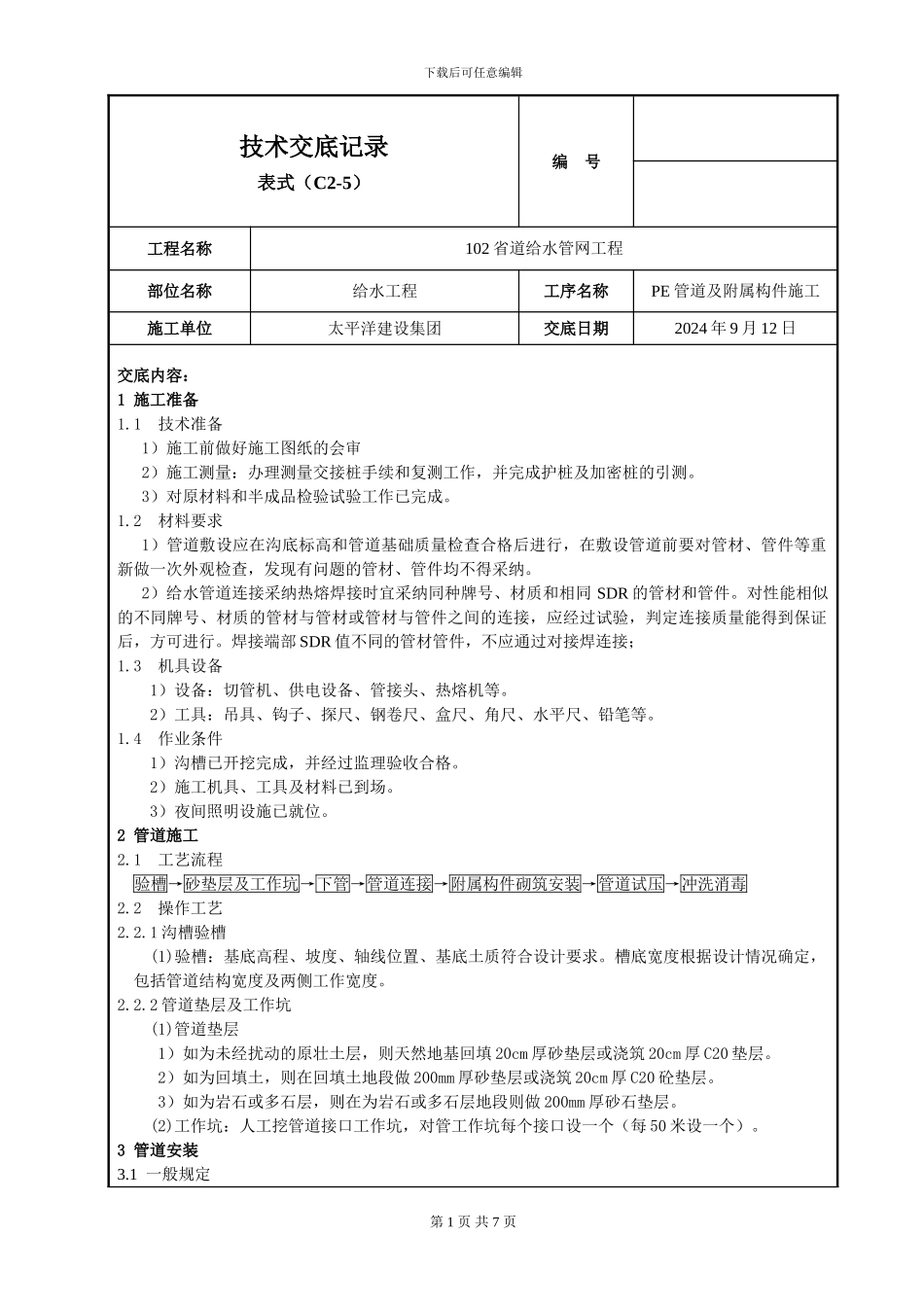

下载后可任意编辑技术交底记录表式（C2-5）编 号工程名称102 省道给水管网工程部位名称给水工程工序名称PE 管道及附属构件施工施工单位太平洋建设集团交底日期2024 年 9 月 12 日交底内容：1 施工准备1.1 技术准备 1）施工前做好施工图纸的会审 2）施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。 3）对原材料和半成品检验试验工作已完成。1.2 材料要求1）管道敷设应在沟底标高和管道基础质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查，发现有问题的管材、管件均不得采纳。2）给水管道连接采纳热熔焊接时宜采纳同种牌号、材质和相同 SDR 的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应经过试验，判定连接质量能得到保证后，方可进行。焊接端部 SDR 值不同的管材管件，不应通过对接焊连接；1.3 机具设备 1）设备：切管机、供电设备、管接头、热熔机等。 2）工具：吊具、钩子、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。1.4 作业条件1）沟槽已开挖完成，并经过监理验收合格。2）施工机具、工具及材料已到场。3）夜间照明设施已就位。2 管道施工2.1 工艺流程验槽→砂垫层及工作坑→下管→管道连接→附属构件砌筑安装→管道试压→冲洗消毒2.2 操作工艺2.2.1 沟槽验槽 (1)验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。2.2.2 管道垫层及工作坑(1)管道垫层 1）如为未经扰动的原壮土层，则天然地基回填 20cm 厚砂垫层或浇筑 20cm 厚 C20 垫层。 2）如为回填土，则在回填土地段做 200mm 厚砂垫层或浇筑 20cm 厚 C20 砼垫层。 3）如为岩石或多石层，则在为岩石或多石层地段则做 200mm 厚砂石垫层。 (2)工作坑：人工挖管道接口工作坑，对管工作坑每个接口设一个（每 50 米设一个）。3 管道安装3.1 一般规定第 1 页 共 7 页下载后可任意编辑技术交底记录表式（C2-5）编 号工程名称102 省道给水管网工程部位名称给水工程工序名称PE 管道及附属构件施工施工单位太平洋建设集团交底日期2024 年 9 月 12 日1、聚乙烯给水管道连接采纳热熔连接，不得采纳螺纹连接和粘接；2、连接时采纳对应的专用连接工具，连接时，不得使用明火加热；3、热熔准备：用与热熔管材 , 管件尺寸相匹配的加热头装好热熔器，并接通电源加热。同时用色笔在管材...
