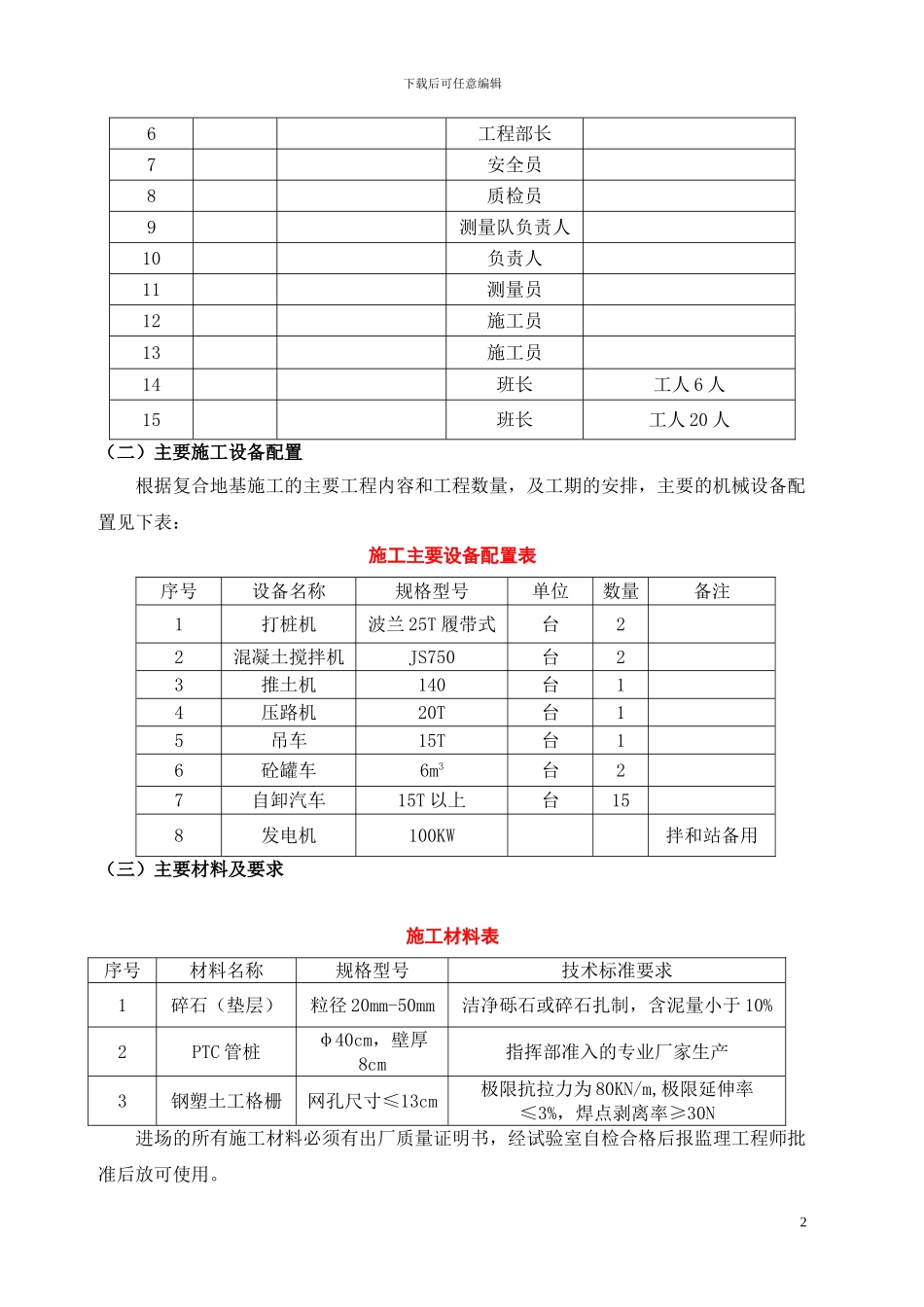

下载后可任意编辑复合地基处理（PTC 管桩）施工方案一、工程概况本合同段的不良地质主要有软弱土、湿陷性黄土。设计上对不良地质的处理主要有两种方案：（1）、对于单侧加宽新老路基沉降超标的路段，根据具体路段的实际地形情况，采纳预应力管桩或 C20 现浇素砼桩处理，桩顶加设桩帽和碎石垫层，提高加宽地基的刚度、强度，减轻新路基沉降对老路基的附加影响。（2）、在互通立交桥头及较高路基，因不满足沉降要求，采纳管桩处理。本合同段的复合地基处理 φ40PTC 管桩主线 30644m，30cm 碎石垫层 11022m3,双向钢塑土工格栅 36741m2；互通立交 φ40PTC 管桩主线 24180m，30cm 碎石垫层 7127m3,双向钢塑土工格栅 23758m2。二、施工方案本合同段的复合地基处理（PTC）管桩施工，实行项目部、路基工区、作业班组三级施工管理体制。其中 PTC 管桩的施工采纳锤击法施工；桩帽施工钢筋在集中加工场集中加工、现场安装，混凝土集中搅拌用混凝土罐车运至现场浇筑；碎石垫层施工，碎石用自卸汽车运输，推土机推、整平，20T 压路机碾压。具体施工方案如下：（一）施工组织机构及人员配置具体人员名单见下表：施工主要施工管理人员配置表序号姓名部门及班组职务备注1项目经理 2总工程师 3生产经理 4机运物资部长 5试验室主任 1 路基一工区路基二工区项目经理部混凝土搅拌站钢筋加工场PTC管桩施工班组桩帽施工班组碎石垫层施工班组PTC管桩施工班组桩帽施工班组碎石垫层施工班组下载后可任意编辑6工程部长 7安全员 8质检员 9测量队负责人 10负责人 11测量员 12施工员 13施工员 14班长工人 6 人15班长工人 20 人（二）主要施工设备配置根据复合地基施工的主要工程内容和工程数量，及工期的安排，主要的机械设备配置见下表：施工主要设备配置表序号设备名称规格型号单位数量备注1打桩机波兰 25T 履带式台2 2混凝土搅拌机JS750台2 3推土机140台1 4压路机20T台1 5吊车15T台1 6砼罐车6m3台2 7自卸汽车15T 以上台15 8发电机100KW 拌和站备用（三）主要材料及要求施工材料表序号材料名称规格型号技术标准要求1碎石（垫层）粒径 20mm-50mm洁净砾石或碎石扎制，含泥量小于 10%2PTC 管桩φ40cm，壁厚8cm指挥部准入的专业厂家生产3钢塑土工格栅网孔尺寸≤13cm极限抗拉力为 80KN/m,极限延伸率≤3%，焊点剥离率≥30N 进场的所有施工材料必须有出厂质量证明书，经试验室自检合格后报监理工程师批准后放可使用。2 下载后可...
