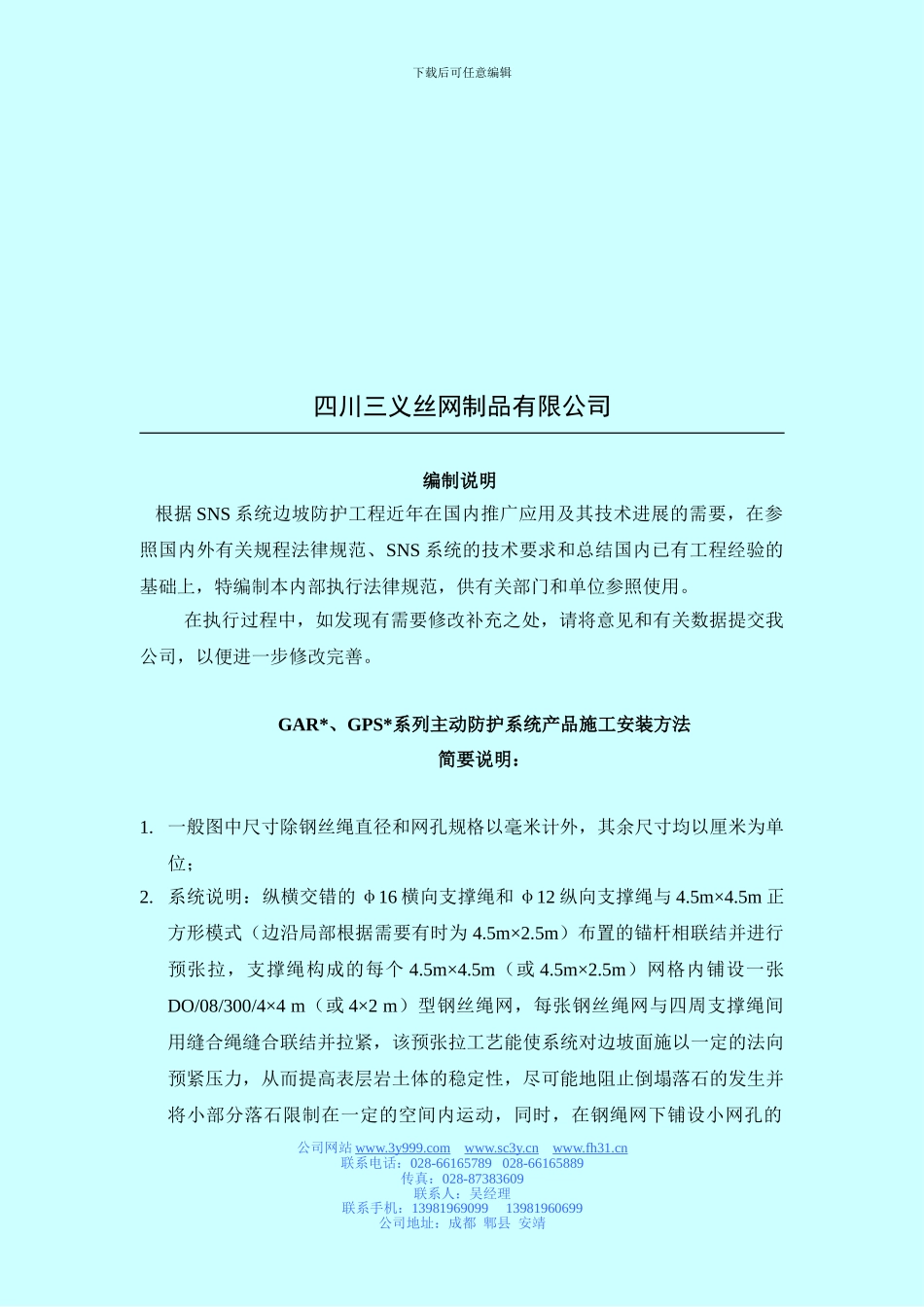

下载后可任意编辑SNS 系统边坡主动防护工程施工及验收法律规范（资料代号 HFYY-SNS-Z003）公司网站 www.3y999.com www.sc3y.cn www.fh31.cn联系电话：028-66165789 028-66165889传真：028-87383609联系人：吴经理联系手机：13981969099 13981960699公司地址：成都 郫县 安靖下载后可任意编辑四川三义丝网制品有限公司编制说明 根据 SNS 系统边坡防护工程近年在国内推广应用及其技术进展的需要，在参照国内外有关规程法律规范、SNS 系统的技术要求和总结国内已有工程经验的基础上，特编制本内部执行法律规范，供有关部门和单位参照使用。在执行过程中，如发现有需要修改补充之处，请将意见和有关数据提交我公司，以便进一步修改完善。GAR*、GPS*系列主动防护系统产品施工安装方法简要说明：1. 一般图中尺寸除钢丝绳直径和网孔规格以毫米计外，其余尺寸均以厘米为单位；2. 系统说明：纵横交错的 φ16 横向支撑绳和 φ12 纵向支撑绳与 4.5m×4.5m 正方形模式（边沿局部根据需要有时为 4.5m×2.5m）布置的锚杆相联结并进行预张拉，支撑绳构成的每个 4.5m×4.5m（或 4.5m×2.5m）网格内铺设一张DO/08/300/4×4 m（或 4×2 m）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合联结并拉紧，该预张拉工艺能使系统对边坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止倒塌落石的发生并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设小网孔的公司网站 www.3y999.com www.sc3y.cn www.fh31.cn联系电话：028-66165789 028-66165889传真：028-87383609联系人：吴经理联系手机：13981969099 13981960699公司地址：成都 郫县 安靖下载后可任意编辑SO/2.2/50 型格栅网，以阻止小尺寸岩块的崩落或限制局部岩土体的破坏。3. 施工顺序及工法3.1 清除坡面防护区域内威胁施工安全的浮土及浮石，对不利于施工安装和影响系统安装后正常功能发挥的局部地形（局部堆积体和凸起体等）进行适当修整。3.2 放线测量确定锚杆孔位（根据地形条件，孔间距可有 0.3m 的调整量），在孔间距允许的调整量范围内，尽可能在低凹处选定锚杆孔位；对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔（一般连续悬空面积不得大于5m2，否则宜增设长度不小于 0.5m 的局部锚杆，该锚杆可采纳直径不小于 φ12的带弯钩的钢筋锚杆或直径不小于 2φ12 的双股钢绳锚杆），应在每一孔位处凿一深度不小于锚杆外...
