SOC课程设计-基于systemC和UML的语音备忘器设计-有程序代码-邱郁惠VIP专享VIP免费

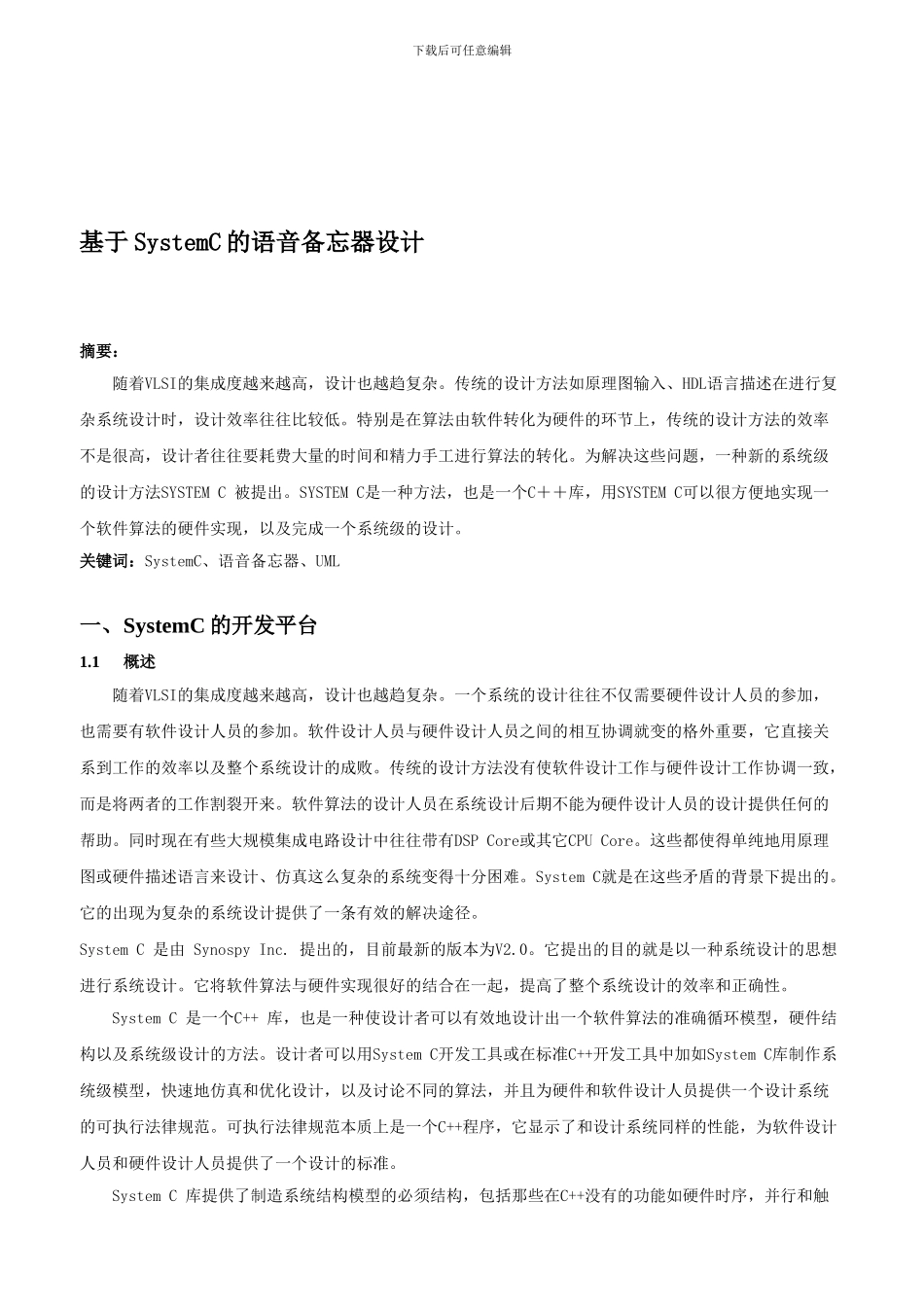

下载后可任意编辑基于 SystemC 的语音备忘器设计摘要：随着VLSI的集成度越来越高，设计也越趋复杂。传统的设计方法如原理图输入、HDL语言描述在进行复杂系统设计时，设计效率往往比较低。特别是在算法由软件转化为硬件的环节上，传统的设计方法的效率不是很高，设计者往往要耗费大量的时间和精力手工进行算法的转化。为解决这些问题，一种新的系统级的设计方法SYSTEM C 被提出。SYSTEM C是一种方法，也是一个C＋＋库，用SYSTEM C可以很方便地实现一个软件算法的硬件实现，以及完成一个系统级的设计。关键词：SystemC、语音备忘器、UML一、SystemC 的开发平台1.1概述随着VLSI的集成度越来越高，设计也越趋复杂。一个系统的设计往往不仅需要硬件设计人员的参加，也需要有软件设计人员的参加。软件设计人员与硬件设计人员之间的相互协调就变的格外重要，它直接关系到工作的效率以及整个系统设计的成败。传统的设计方法没有使软件设计工作与硬件设计工作协调一致，而是将两者的工作割裂开来。软件算法的设计人员在系统设计后期不能为硬件设计人员的设计提供任何的帮助。同时现在有些大规模集成电路设计中往往带有DSP Core或其它CPU Core。这些都使得单纯地用原理图或硬件描述语言来设计、仿真这么复杂的系统变得十分困难。System C就是在这些矛盾的背景下提出的。它的出现为复杂的系统设计提供了一条有效的解决途径。 System C 是由 Synospy Inc. 提出的，目前最新的版本为V2.0。它提出的目的就是以一种系统设计的思想进行系统设计。它将软件算法与硬件实现很好的结合在一起，提高了整个系统设计的效率和正确性。 System C 是一个C++ 库，也是一种使设计者可以有效地设计出一个软件算法的准确循环模型，硬件结构以及系统级设计的方法。设计者可以用System C开发工具或在标准C++开发工具中加如System C库制作系统级模型，快速地仿真和优化设计，以及讨论不同的算法，并且为硬件和软件设计人员提供一个设计系统的可执行法律规范。可执行法律规范本质上是一个C++程序，它显示了和设计系统同样的性能，为软件设计人员和硬件设计人员提供了一个设计的标准。 System C 库提供了制造系统结构模型的必须结构，包括那些在C++没有的功能如硬件时序，并行和触下载后可任意编辑发功能。C++这种面对象语言提供了通过增加类来扩展语言的能力，而这种能力是C语言所不具备的。因此，System C使用大家熟悉的C++语言和开发工具。 1.2SYSTEM C...
