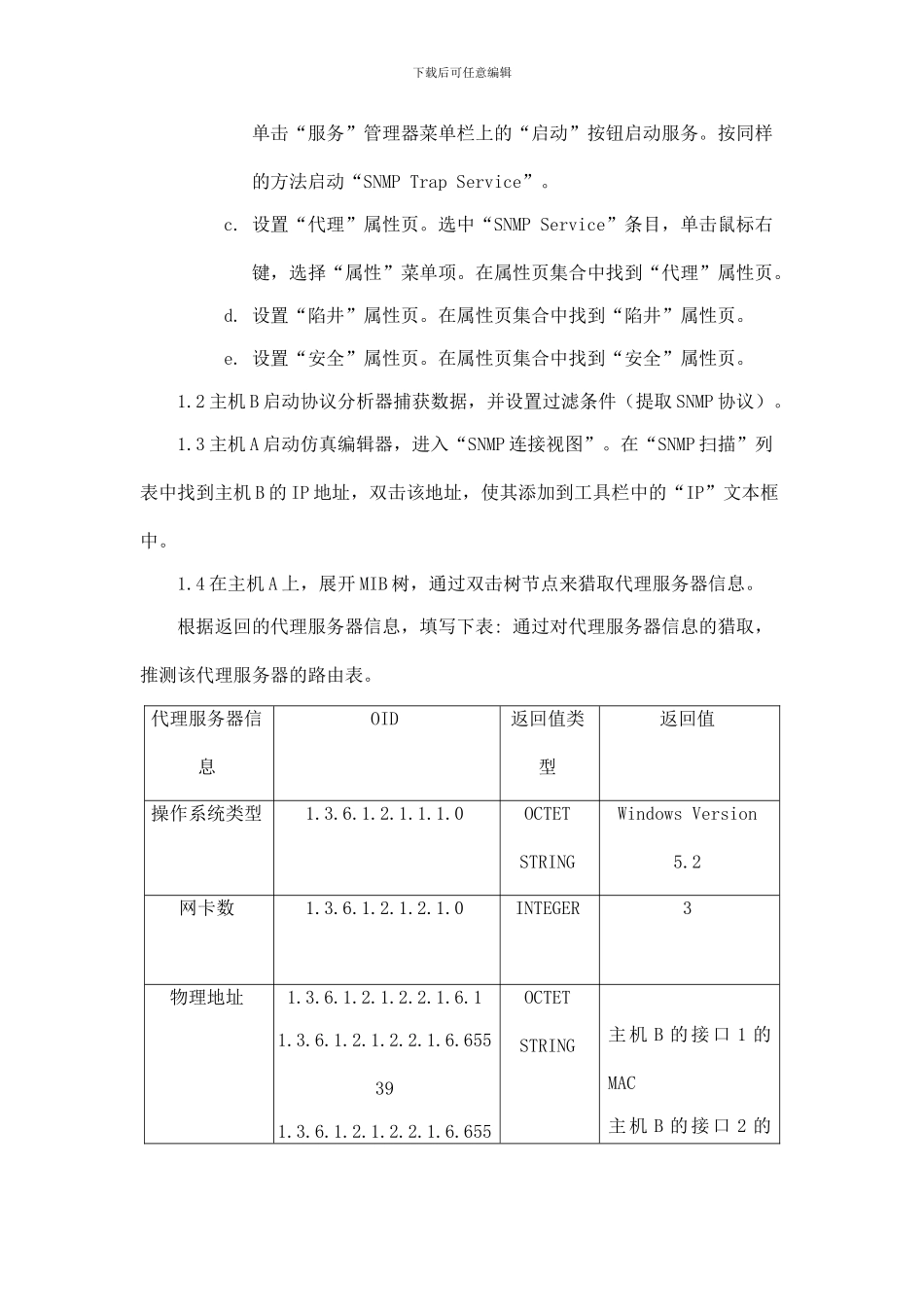

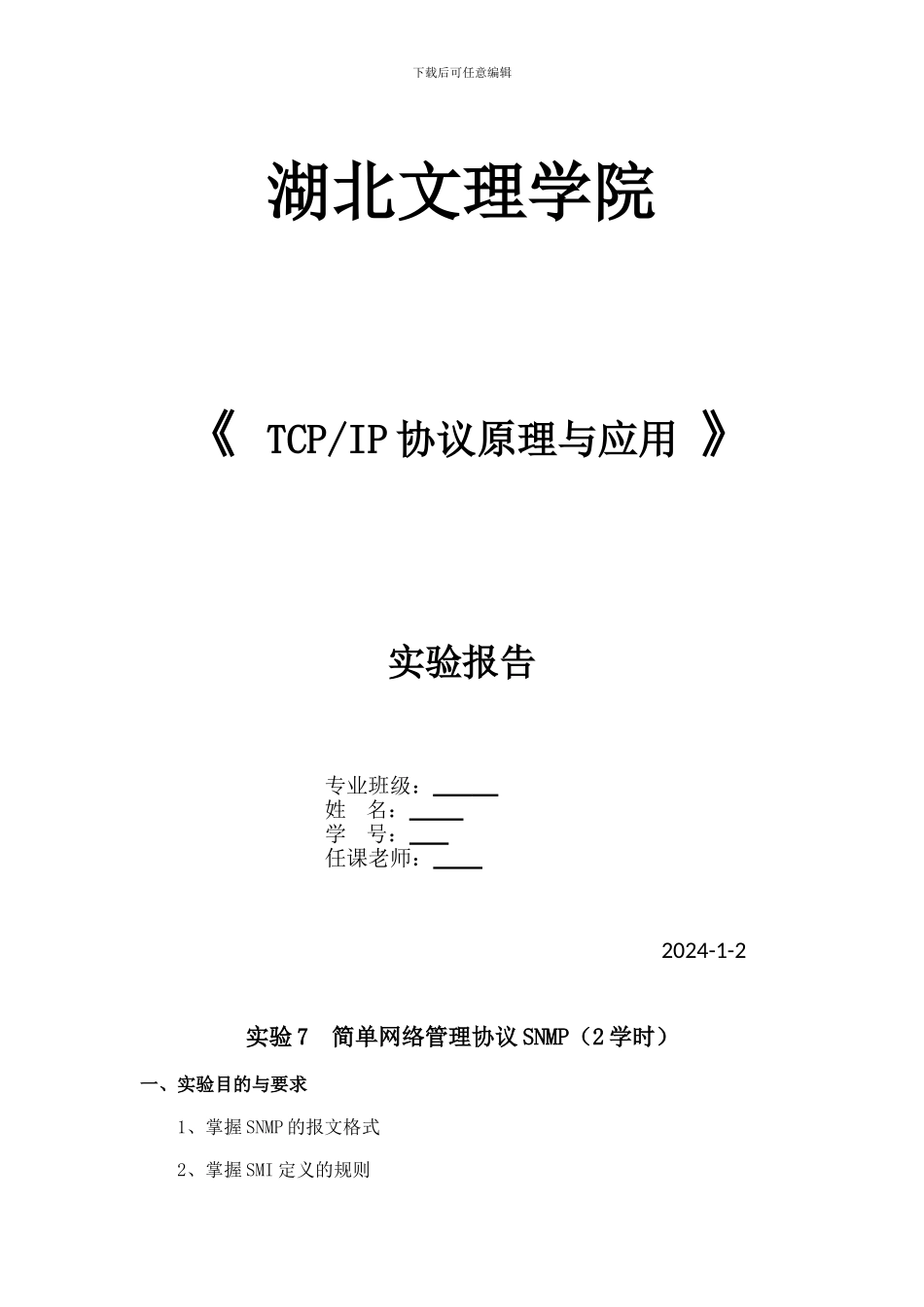

下载后可任意编辑湖北文理学院 《 TCP/IP 协议原理与应用 》实验报告专业班级： 姓 名： 学 号： 任课老师： 2024-1-2实验 7 简单网络管理协议 SNMP（2 学时）一、实验目的与要求1、掌握 SNMP 的报文格式2、掌握 SMI 定义的规则下载后可任意编辑3、掌握 MIB 定义的结构4、理解 SNMP 工作原理二、预习与准备1、预习教材上有关简单网络管理协议 SNMP 的知识；2、掌握 SNMP 协议的组成结构和功能作用；3、掌握 SNMP 的报文格式、SMI 定义的规则、MIB 定义的结构、SNMP 工作原理；4、预习实验内容；5、分好小组及小组成员之间的分工。三、实验内容1、猎取代理服务器信息；2、设置代理服务器信息；3、代理服务器的事件报告。四、实验过程1、猎取代理服务器信息1.1 主机 B 启动 SNMP 服务，并创建具有“只读”权利的团体“public”接受来自任何主机的 SNMP 数据包。配置方法如下： a. 启动“服务”管理器。找到“控制面板/管理工具/服务”程序，双击启动。b. 启动“SNMP Service”和“SNMP Trap Service”。在服务程序列表中找到“SNMP Service”和“SNMP Trap Service”。选中“SNMP Service”条目，单击鼠标右键，选择“属性”菜单项，并修改“启动类别”为“手动”，点击“确定”按钮保存设置。下载后可任意编辑单击“服务”管理器菜单栏上的“启动”按钮启动服务。按同样的方法启动“SNMP Trap Service”。 c. 设置“代理”属性页。选中“SNMP Service”条目，单击鼠标右键，选择“属性”菜单项。在属性页集合中找到“代理”属性页。d. 设置“陷井”属性页。在属性页集合中找到“陷井”属性页。e. 设置“安全”属性页。在属性页集合中找到“安全”属性页。1.2 主机 B 启动协议分析器捕获数据，并设置过滤条件（提取 SNMP 协议）。1.3 主机 A 启动仿真编辑器，进入“SNMP 连接视图”。在“SNMP 扫描”列表中找到主机 B 的 IP 地址，双击该地址，使其添加到工具栏中的“IP”文本框中。1.4 在主机 A 上，展开 MIB 树，通过双击树节点来猎取代理服务器信息。 根据返回的代理服务器信息，填写下表: 通过对代理服务器信息的猎取，推测该代理服务器的路由表。代理服务器信息OID返回值类型返回值操作系统类型1.3.6.1.2.1.1.1.0OCTET STRINGWindows Version 5.2网卡数1.3.6.1.2.1.2.1.0INTEGER3物理地址1.3.6.1.2.1.2.2.1.6.11.3.6.1.2.1.2.2.1.6.655391.3.6.1.2.1.2.2.1.6.6...
