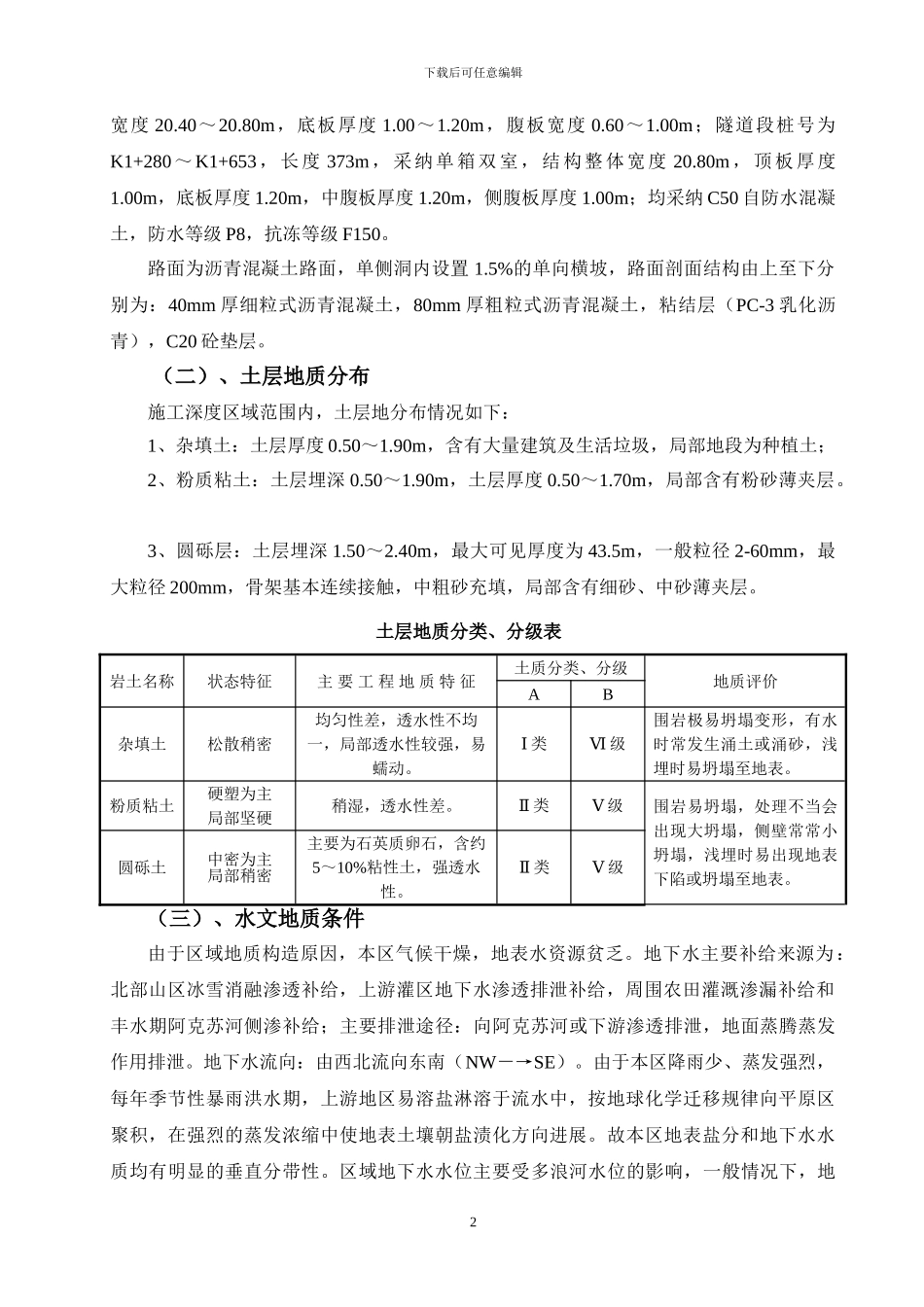

下载后可任意编辑 XX 明挖隧道工程实施性施工组织设计 XX 明挖隧道工程实施性施工组织设计一、工程概况及施工特点（一）、工程概况XX 明挖隧道工程位于桩号 K1+186.14～K1+740 处，全长 553.86m；隧道下穿 XXX景观公园，采纳双向四车道,下穿段隧道为单箱双室，结构形式为钢筋混凝土涵身和钢筋混凝土 U 型槽。U 型槽段桩号为 K1+186.14～K1+280 和 K1+653～K1+740，长度 180.86m，结构整体1下载后可任意编辑宽度 20.40～20.80m，底板厚度 1.00～1.20m，腹板宽度 0.60～1.00m；隧道段桩号为K1+280～K1+653，长度 373m，采纳单箱双室，结构整体宽度 20.80m，顶板厚度1.00m，底板厚度 1.20m，中腹板厚度 1.20m，侧腹板厚度 1.00m；均采纳 C50 自防水混凝土，防水等级 P8，抗冻等级 F150。路面为沥青混凝土路面，单侧洞内设置 1.5%的单向横坡，路面剖面结构由上至下分别为：40mm 厚细粒式沥青混凝土，80mm 厚粗粒式沥青混凝土，粘结层（PC-3 乳化沥青），C20 砼垫层。 （二）、土层地质分布施工深度区域范围内，土层地分布情况如下：1、杂填土：土层厚度 0.50～1.90m，含有大量建筑及生活垃圾，局部地段为种植土；2、粉质粘土：土层埋深 0.50～1.90m，土层厚度 0.50～1.70m，局部含有粉砂薄夹层。 3、圆砾层：土层埋深 1.50～2.40m，最大可见厚度为 43.5m，一般粒径 2-60mm，最大粒径 200mm，骨架基本连续接触，中粗砂充填，局部含有细砂、中砂薄夹层。 土层地质分类、分级表 岩土名称状态特征主 要 工 程 地 质 特 征土质分类、分级地质评价AB杂填土松散稍密均匀性差，透水性不均一，局部透水性较强，易蠕动。Ⅰ 类Ⅵ 级围岩极易坍塌变形，有水时常发生涌土或涌砂，浅埋时易坍塌至地表。粉质粘土硬塑为主局部坚硬稍湿，透水性差。Ⅱ 类Ⅴ 级围岩易坍塌，处理不当会出现大坍塌，侧壁常常小坍塌，浅埋时易出现地表下陷或坍塌至地表。圆砾土中密为主局部稍密主要为石英质卵石，含约5～10%粘性土，强透水性。Ⅱ 类Ⅴ 级（三）、水文地质条件由于区域地质构造原因，本区气候干燥，地表水资源贫乏。地下水主要补给来源为：北部山区冰雪消融渗透补给，上游灌区地下水渗透排泄补给，周围农田灌溉渗漏补给和丰水期阿克苏河侧渗补给；主要排泄途径：向阿克苏河或下游渗透排泄，地面蒸腾蒸发作用排泄。地下水流向：由西北流向东南（NW－→SE）。由于本区降雨少、蒸发强烈，每年季节性暴雨洪水期，上游地...
