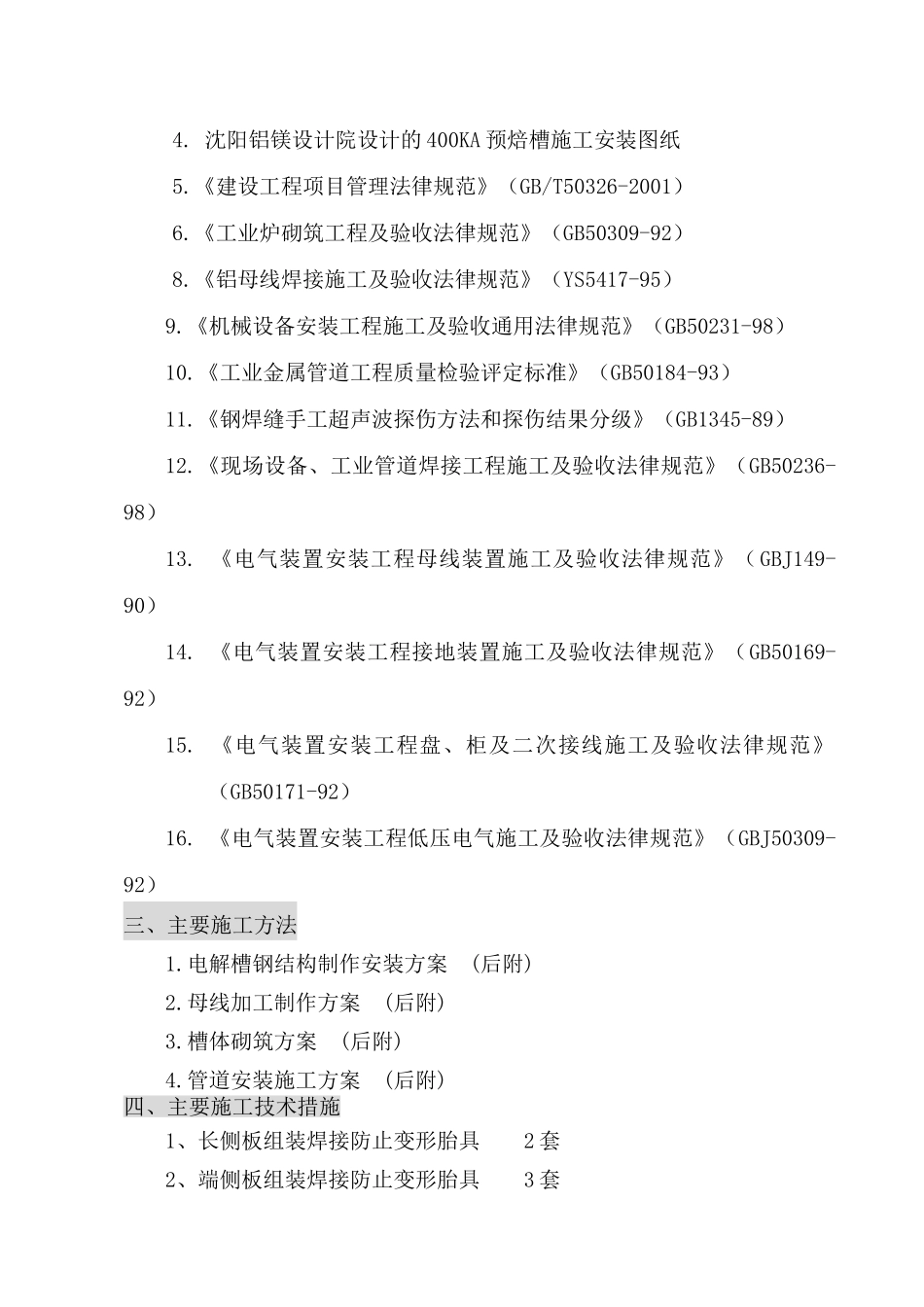

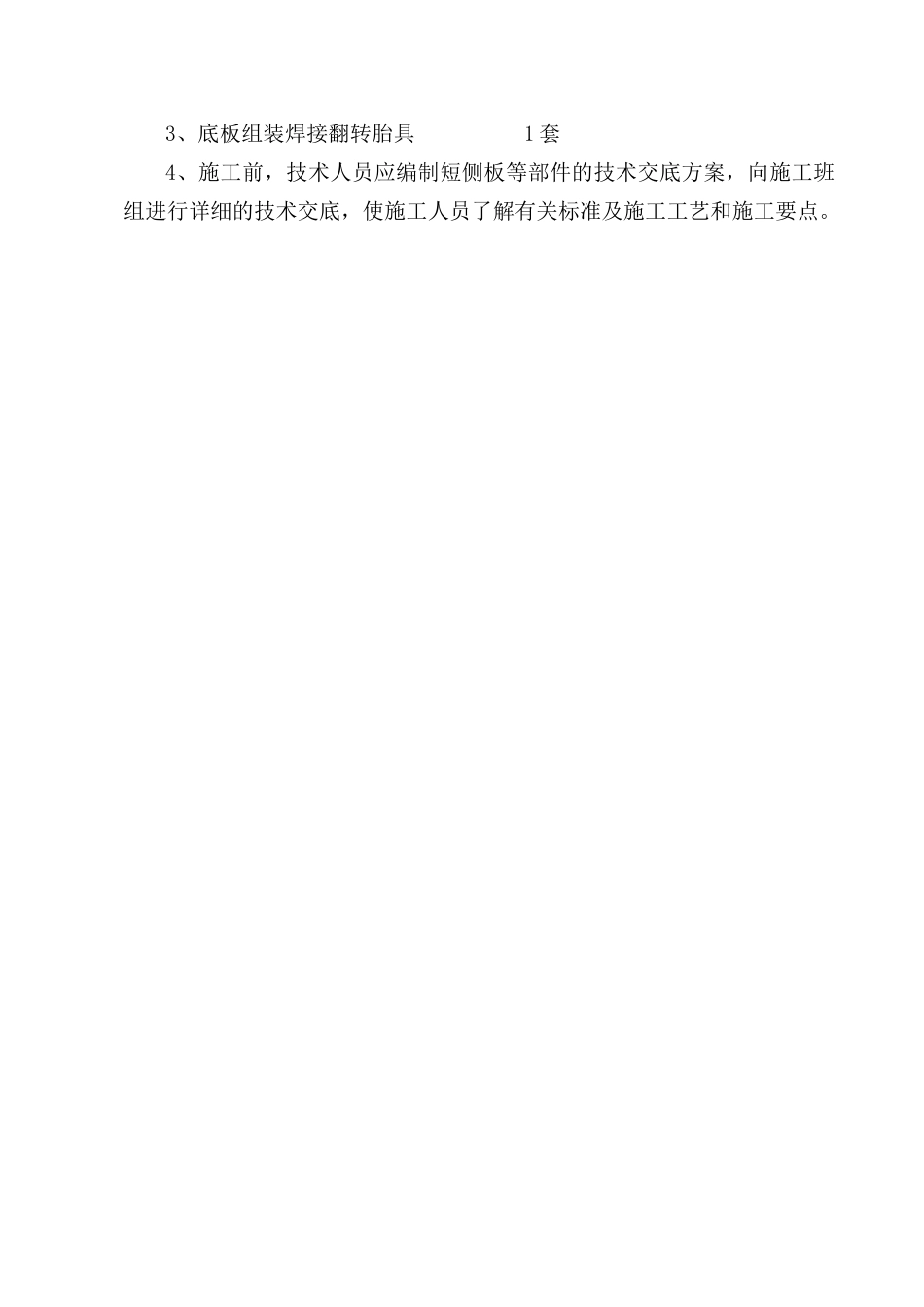

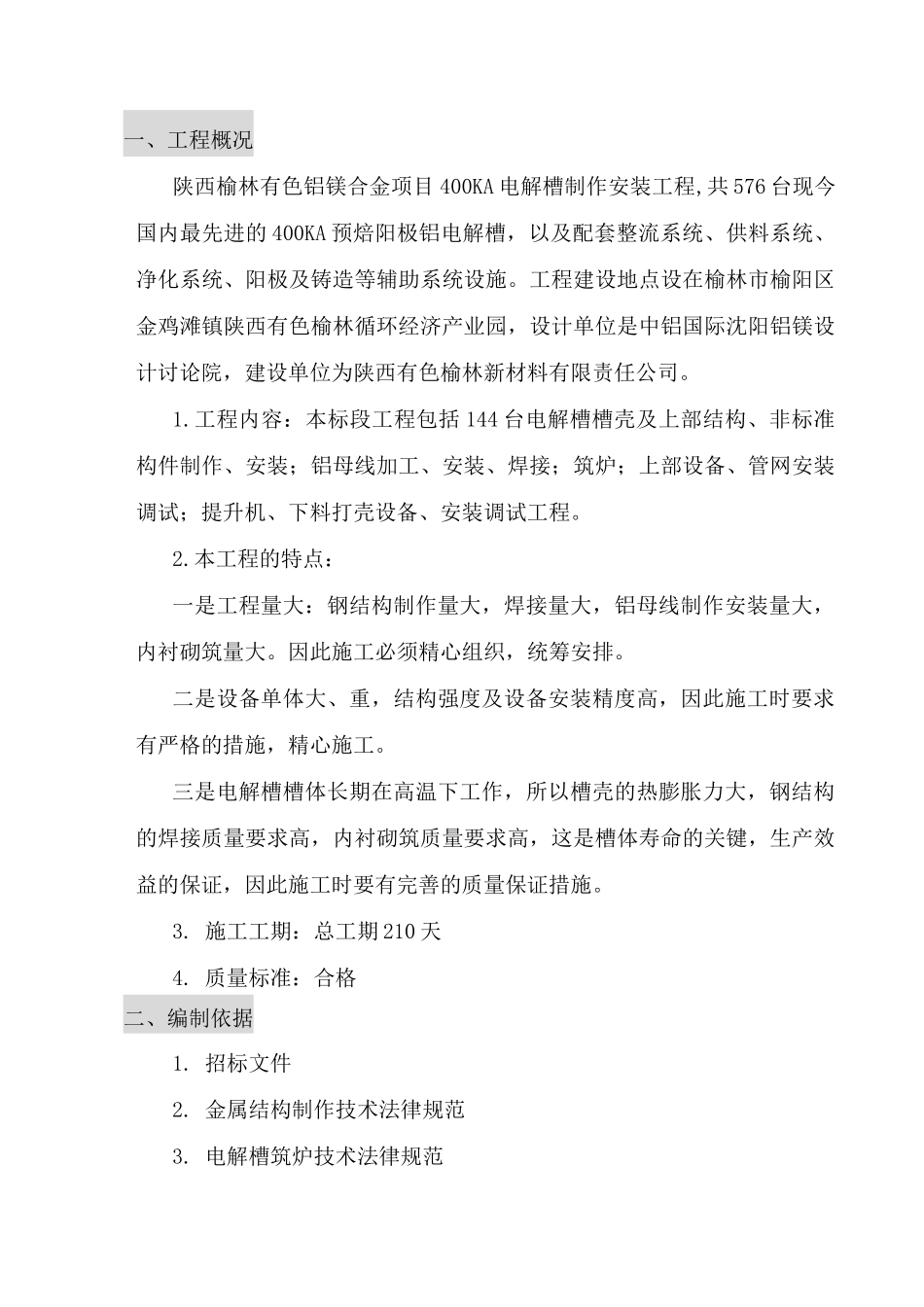

一、工程概况陕西榆林有色铝镁合金项目 400KA 电解槽制作安装工程,共 576 台现今国内最先进的 400KA 预焙阳极铝电解槽，以及配套整流系统、供料系统、净化系统、阳极及铸造等辅助系统设施。工程建设地点设在榆林市榆阳区金鸡滩镇陕西有色榆林循环经济产业园，设计单位是中铝国际沈阳铝镁设计讨论院，建设单位为陕西有色榆林新材料有限责任公司。1.工程内容：本标段工程包括 144 台电解槽槽壳及上部结构、非标准构件制作、安装；铝母线加工、安装、焊接；筑炉；上部设备、管网安装调试；提升机、下料打壳设备、安装调试工程。2.本工程的特点：一是工程量大：钢结构制作量大，焊接量大，铝母线制作安装量大，内衬砌筑量大。因此施工必须精心组织，统筹安排。二是设备单体大、重，结构强度及设备安装精度高，因此施工时要求有严格的措施，精心施工。三是电解槽槽体长期在高温下工作，所以槽壳的热膨胀力大，钢结构的焊接质量要求高，内衬砌筑质量要求高，这是槽体寿命的关键，生产效益的保证，因此施工时要有完善的质量保证措施。3. 施工工期：总工期 210 天4. 质量标准：合格二、编制依据1. 招标文件2. 金属结构制作技术法律规范3. 电解槽筑炉技术法律规范4. 沈阳铝镁设计院设计的 400KA 预焙槽施工安装图纸5.《建设工程项目管理法律规范》（GB/T50326-2001）6.《工业炉砌筑工程及验收法律规范》（GB50309-92）8.《铝母线焊接施工及验收法律规范》（YS5417-95）9.《机械设备安装工程施工及验收通用法律规范》（GB50231-98）10.《工业金属管道工程质量检验评定标准》（GB50184-93）11.《钢焊缝手工超声波探伤方法和探伤结果分级》（GB1345-89）12.《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）13. 《电气装置安装工程母线装置施工及验收法律规范》（GBJ149-90）14. 《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）15. 《电气装置安装工程盘、柜及二次接线施工及验收法律规范》（GB50171-92）16. 《电气装置安装工程低压电气施工及验收法律规范》（GBJ50309-92）三、主要施工方法1.电解槽钢结构制作安装方案 (后附)2.母线加工制作方案 (后附)3.槽体砌筑方案 (后附)4.管道安装施工方案 (后附)四、主要施工技术措施1、长侧板组装焊接防止变形胎具 2 套2、端侧板组装焊接防止变形胎具 3 套3、底板组装焊接翻转胎具 1 套4、施工前，技术人员应编制短侧板等部件的技术交底方案，向施工班...
