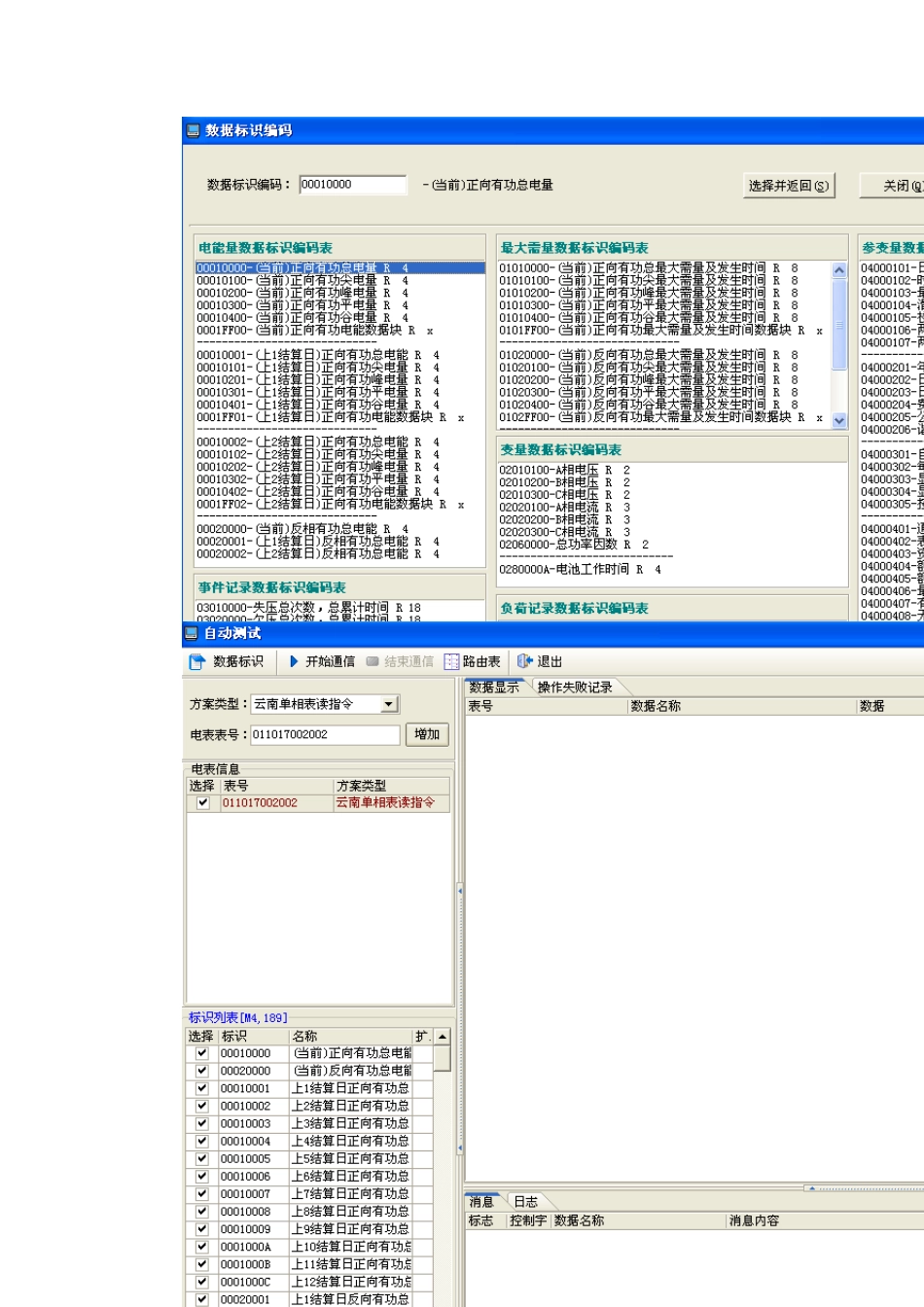

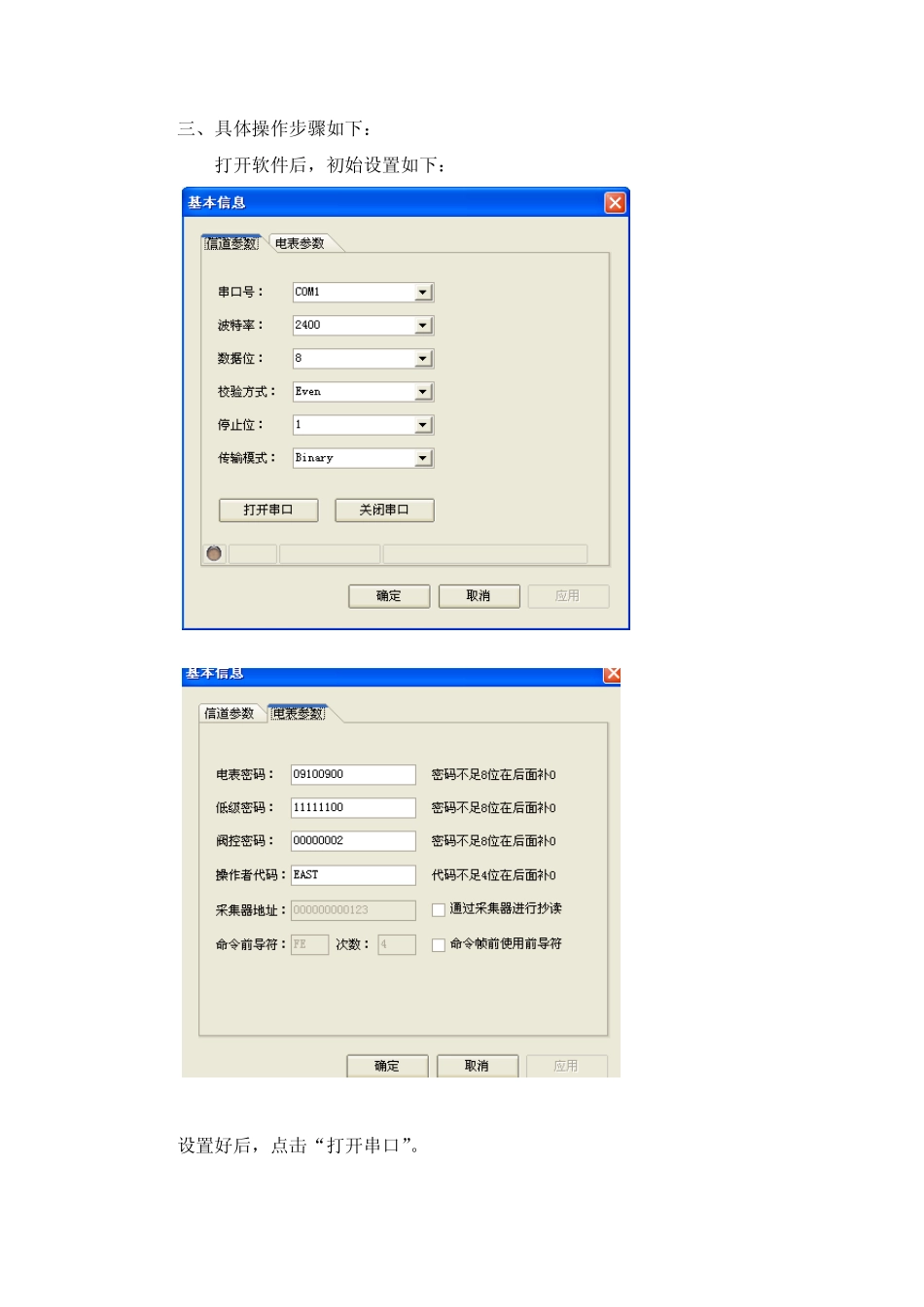

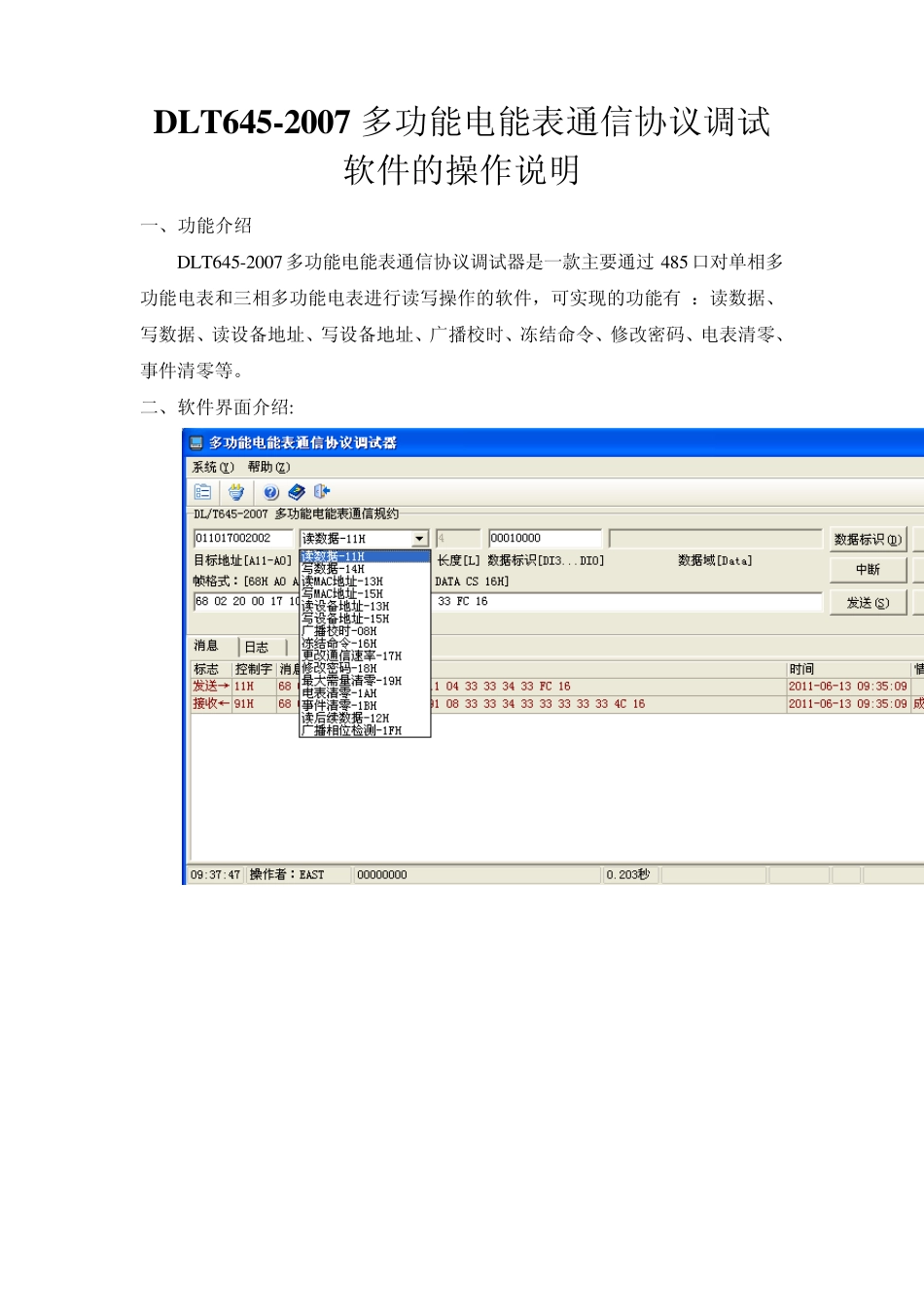

DLT645-2007 多功能电能表通信协议调试软件的操作说明 一、功能介绍 DLT645-2007多功能电能表通信协议调试器是一款主要通过 485 口对单相多功能电表和三相多功能电表进行读写操作的软件,可实现的功能有 :读数据、写数据、读设备地址、写设备地址、广播校时、冻结命令、修改密码、电表清零、事件清零等。 二、软件界面介绍: 三、具体操作步骤如下: 打开软件后,初始设置如下: 设置好后,点击“打开串口”。 3 .1 读数据 目标地址栏写入地址“0 1 1 0 1 7 0 0 2 0 0 2 ”,控制字选择“读数据”,选择“数据标识”,数据标识里可以有多种数据可读,有当前数据或者历史数据等。 选择读取“当前正向有功总电量”,一切就绪后,点击“发送”。开始通信。如下: 接受到报文 “成功标识”,说明通信成功,读数 0 0 0 0 0 0 .0 0 报文解析: 读取其他数据,如 “(上 1 结算日)争相有功总电能”、“(上 2 日结算日)正向有功总电能”等方法是一样的。 3 .2 写数据 写数据主要是对电表执行时间、日期、周次的设置,通信地址、表号的变更,通信速率等的更改。对电表写数据,需要电表正确的密码。 3.3 读设备地址 选择好控制字“读设备地址”后,直接发送 3.5 冻结命令 选择好控制字后,在数据域填入相应的数据,如“99999999” 数据域 99DDhhm m 表示以月为周期定时冻结,9999hhm m 表示以日为周期定时冻结,999999m m 表示以小时为周期定时冻结,99999999 为瞬时冻结 。 四、软件自动测试的操作 在调试器的“系统”选项单中选择“生产测试” 进入如下界面: 其中方案类型里现在可用的有:云南单相表读指令、云南单相表写指令、云南拉合闸、整点冻结数据、日冻结数据。 4 .1 云南单相表读指令方案 选择“云南单相表读指令方案”,在表号栏里填入需要读取的表号0 1 1 0 1 7 0 0 2 0 0 2 ,点击增加按钮出现如下界面: 双击红色区域,得到标识列表,在标识列表可以选择读取多种数据,如(当前)正向有功总电能,上N结算日正向有功总电能,时间,事件次数,编程次数,电压合格率,各种冻结时间,拉合闸时间等。 标识列表里打勾的读取,不打勾的不读取,如现在读取当前有功总电能。选择好后,点击上面的“开始通信”。 读取其他的操作一样。 4 .2 云南单相表写指令 方案选择“云南单相表写指令”,操作同上,得到如下界面: 同样的选择需要写入的标识,点击...
