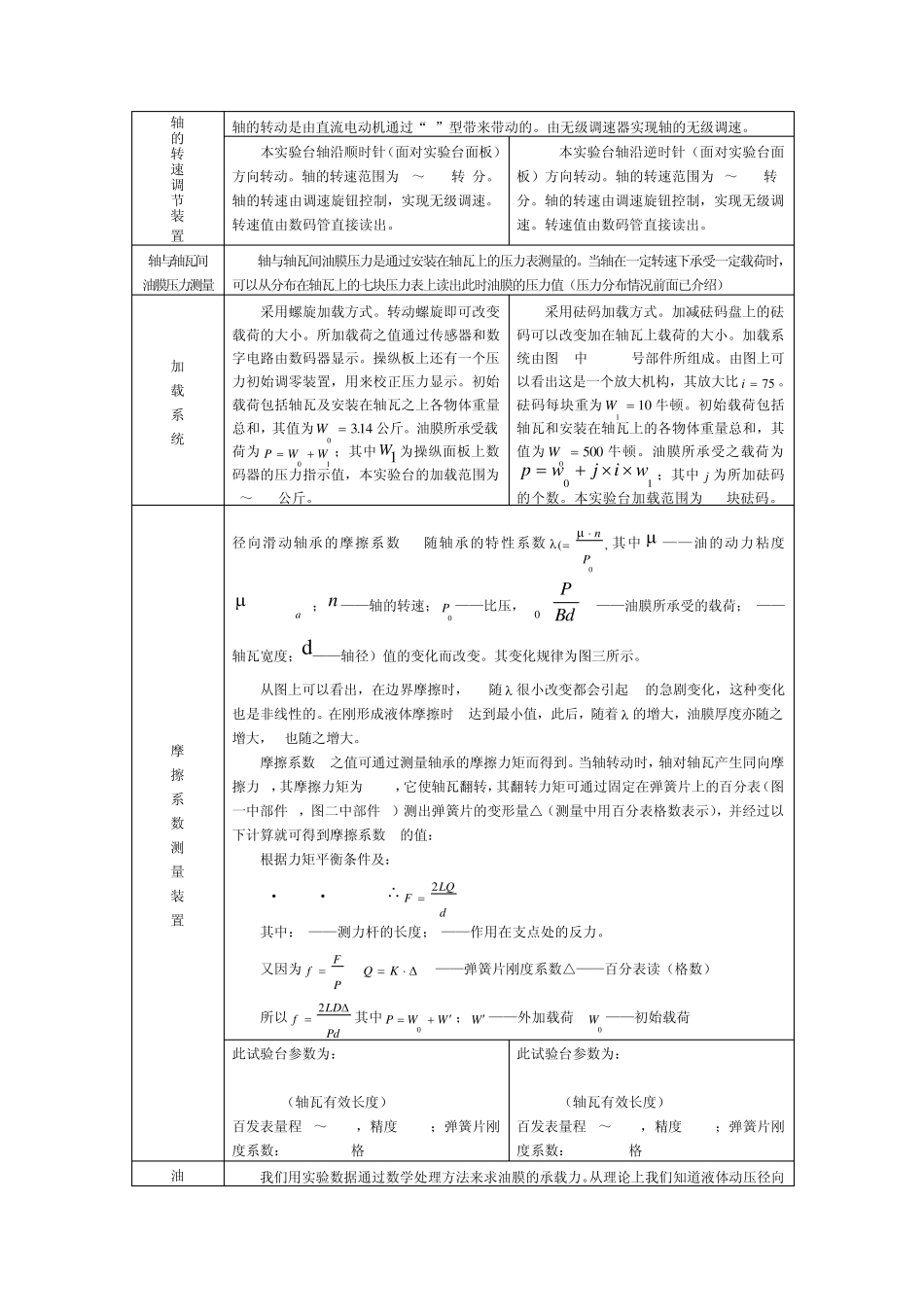

液体动压径向滑动轴承实验指导书 一、实验内容与目的： 1．观察径向滑动轴承的摩擦现象，加深对概念的理解； 2．测绘径向滑动轴承的摩擦特性曲线，掌握测绘方法； 3．测绘径向滑动轴承油膜压力曲线，求油膜承载能力。了解复杂问题的简化处理方法。 二、实验设备的结构与工作原理： 本实验有二类（二种型号）设备，它们的结构示意图如图 1和图 2所示： 它们包括以下向个部份： 类型 项目 HS-A型试验台 HZ型试验台 轴 与 轴 瓦 轴材料为 45号钢，轴径经表面淬火、磨光，表面粗糙度达到 Ra =1.6用滚动轴承支承在机架上，轴瓦材料为 ZCuSn5Pb5Zn5（旧国标为锡青铜 6-6-3），轴瓦内孔精镗后与轴研配以保证与轴配合精度。在轴瓦的中间径向截面处，沿半圆周布置七个与轴和轴瓦间油膜相通的小孔，这些小孔又分别与压力表相连。 七个小孔位置为沿半圆周的圆周角分别为 300 、500 、700 ······1500 。 七个小孔位置为沿半圆周的圆周角分别为22.50 、450 、67.50 ······157.50 。瓦外面与测力弹簧相接。 轴 的 转 速 调 节 装 置 轴的转动是由直流电动机通过“V”型带来带动的。由无级调速器实现轴的无级调速。 本实验台轴沿顺时针（面对实验台面板）方向转动。轴的转速范围为 0～500转/分。轴的转速由调速旋钮控制，实现无级调速。转速值由数码管直接读出。 本实验台轴沿逆时针（面对实验台面板）方向转动。轴的转速范围为 0～500转/分。轴的转速由调速旋钮控制，实现无级调速。转速值由数码管直接读出。 轴与轴瓦间 油膜压力测量 轴与轴瓦间油膜压力是通过安装在轴瓦上的压力表测量的。当轴在一定转速下承受一定载荷时，可以从分布在轴瓦上的七块压力表上读出此时油膜的压力值（压力分布情况前面已介绍） 加 载 系 统 采用螺旋加载方式。转动螺旋即可改变载荷的大小。所加载荷之值通过传感器和数字电路由数码器显示。操纵板上还有一个压力初始调零装置，用来校正压力显示。初始载荷包括轴瓦及安装在轴瓦之上各物体重量总和，其值为1 430.W 公斤。油膜所承受载荷为10WWP；其中1W 为操纵面板上数码器的压力指示值，本实验台的加载范围为0～100公斤。 采用砝码加载方式。加减砝码盘上的砝码可以改变加在轴瓦上载荷的大小。加载系统由图2中10-20号部件所组成。由图上可以看出这是一个放大机构，其放大比7 5i。砝码每块重为1 01 W牛顿。初始载荷包括 轴瓦和安装在轴瓦上的...
