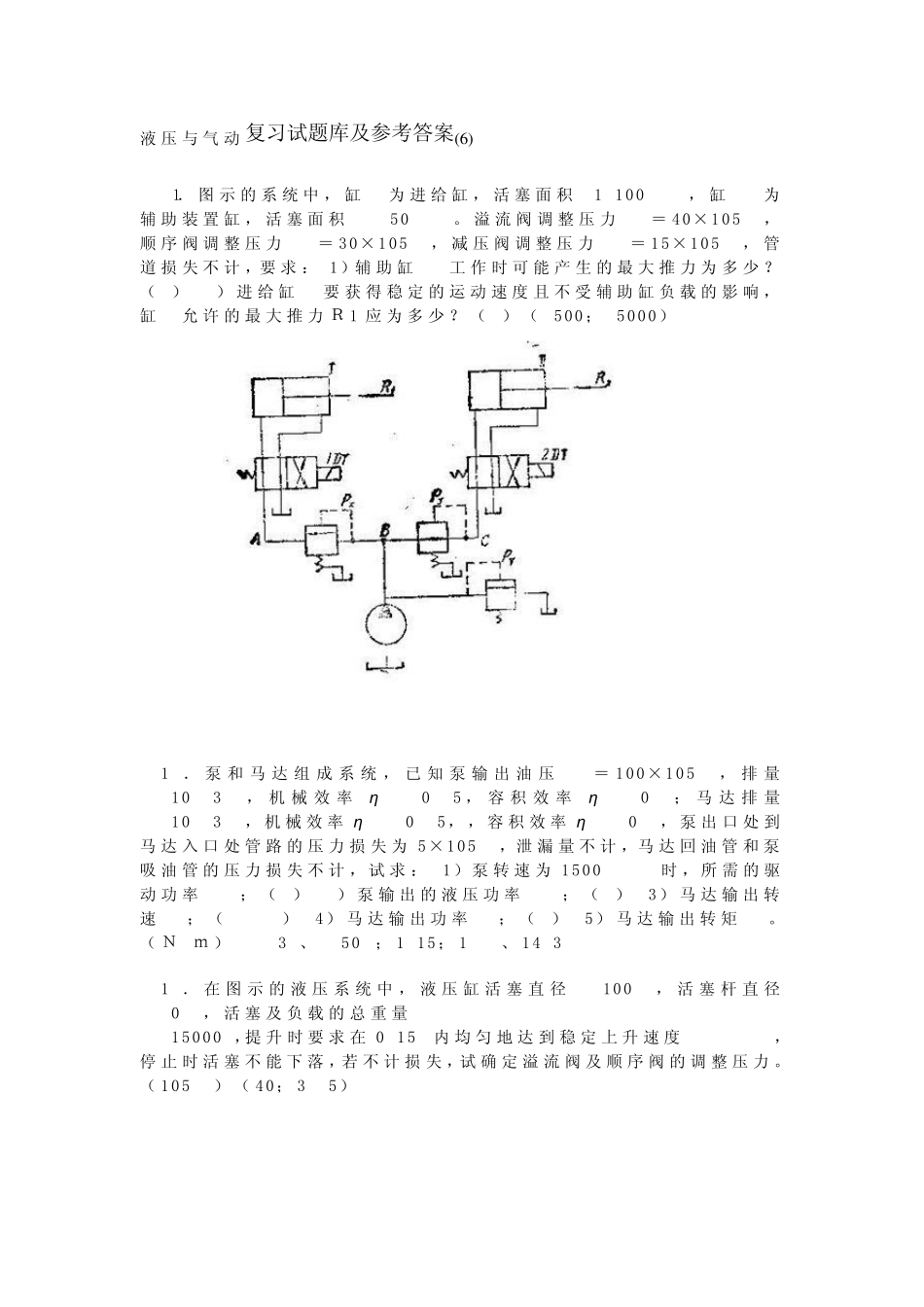

液压与气动复习试题库及参考答案(6 ) 17．图示的系统中，缸I为进给缸，活塞面积A1=100 cm2，缸II为辅助装置缸，活塞面积A2=50 cm2。溢流阀调整压力py＝40×105Pa，顺 序 阀调整压力px＝30×105Pa，减 压阀调整压力pj＝15×105Pa，管道 损 失 不 计 ，要 求 ： 1）辅助缸II工 作 时 可 能 产 生 的最 大 推 力为多 少 ？（ N） 2） 进给缸I要 获 得 稳 定 的运 动速 度 且 不 受 辅助缸负 载 的影 响 ，缸I允 许 的最 大 推 力Ｒ 1 应 为多 少 ？ （ N） （ 7500； 25000） 18．泵 和 马 达 组 成 系统，已 知 泵 输 出 油 压pp＝100×105Pa，排 量Vp=10cm3/r，机 械 效 率η mp=0.95 ，容 积效 率η vp=0.9； 马 达 排 量VM=10cm3/r，机 械 效 率 η mM=0.95，，容 积效 率 η vM=0.9，泵 出 口 处 到马 达 入 口 处 管 路 的压力损 失 为5×105Pa，泄 漏 量 不 计 ，马 达 回 油 管 和 泵吸 油 管 的压力损 失 不 计 ，试求 ： 1） 泵 转 速 为1500r/min时 ，所 需 的驱动功 率 Prp； （ W） 2） 泵 输 出 的液压功 率 Pop； （ W） 3） 马 达 输 出 转速 nM； （ r/min） 4） 马 达 输 出 功 率 PM； （ W） 5） 马 达 输 出 转 矩 TM。（ Ｎ .ｍ ） (2632、 2250 ； 1215； 1828、 14.37 ) 19．在 图示的液压系统中，液压缸活塞直 径D=100mm，活塞杆 直 径d=70mm，活塞及负 载 的总 重 量 FG=15000N，提 升 时 要 求 在 0.15s内 均 匀 地 达 到 稳 定 上 升 速 度 v=6m/min，停 止 时 活塞不 能 下 落 ，若 不 计 损 失 ，试确 定 溢流阀及顺 序 阀的调整压力。（ 105Pa） （ 40； 37.5） 20．如图示液压回路，已知溢流阀的调定压力为py＝50×105Pa，顺序 阀的调定压力为px＝30×105Pa，液压缸 1 的有 效 面 积 A=50 cm2，，负 载 F=10000N。当 两 换 向 阀处 于 图示位 置 时 ，试 求 活 塞 1 运 动 时 和 活 塞1 运 动 到 终 端 后 ，A、B两 处 的压力各 为多 少 ？（ 105Pa）又 当 负 载 F=20000N时 ，A、 B两 处 的压力各 为多 少 ？ （ 105Pa）（ 管 路压力损 失 不 计 ）（ 30、20，50、 50 ； 40 、 40） 21．图...
