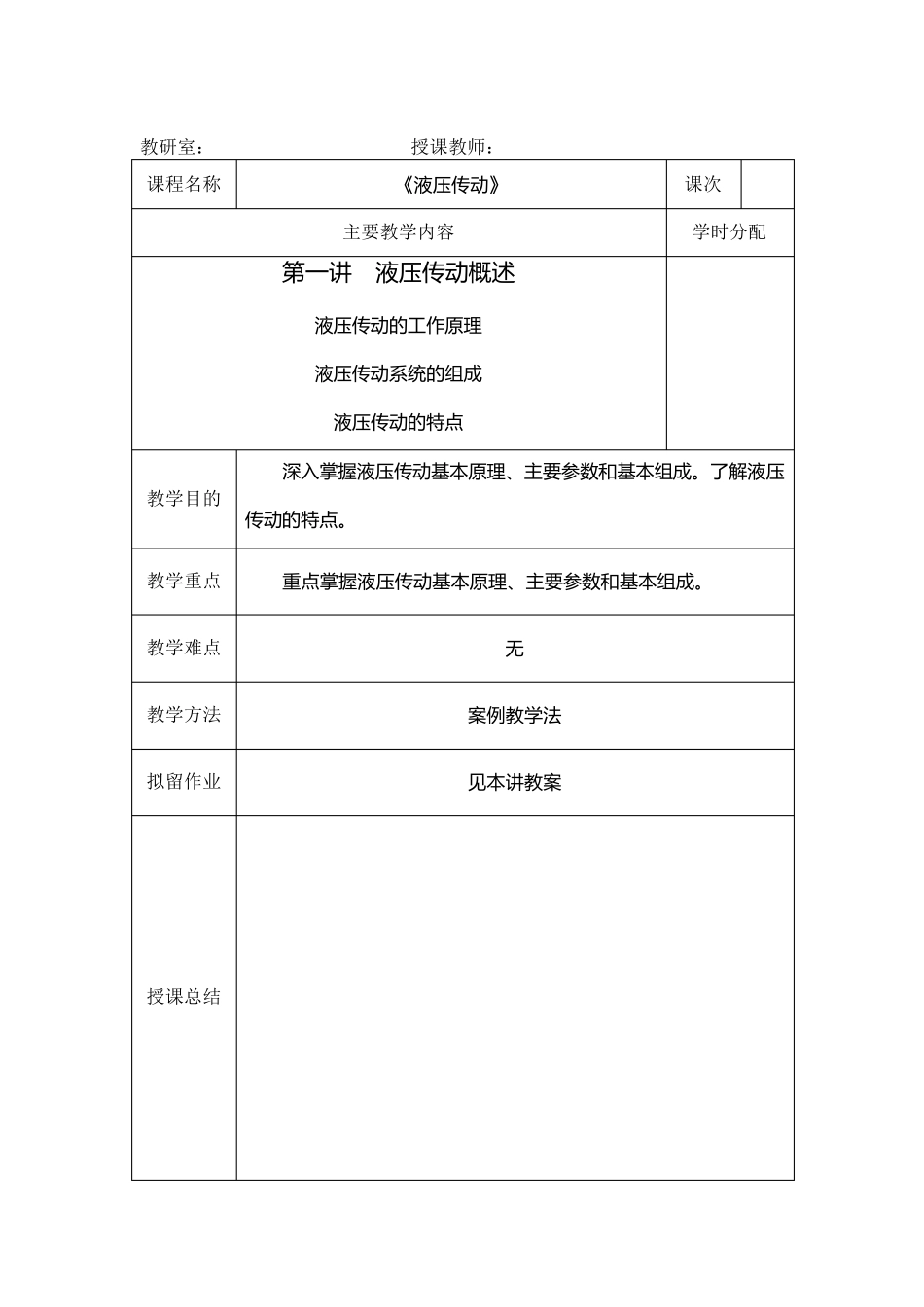

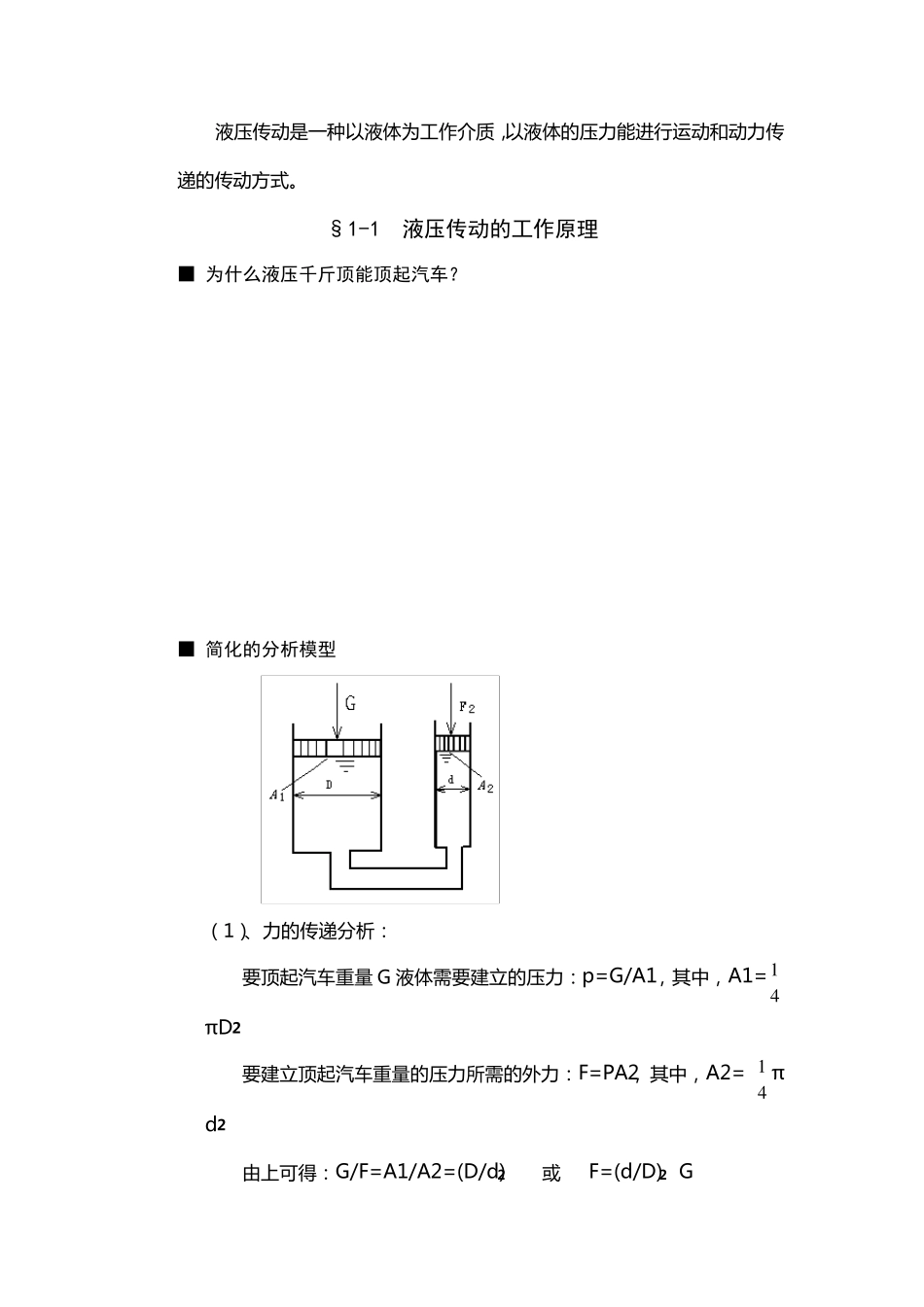

《液压传动》教案 教研室： 授课教师： 课程名称 《 液 压 传 动 》 课次 主要教学内容 学时分配 第 一 讲 液 压 传 动 概 述 液 压 传 动 的 工 作 原 理 液 压 传 动 系 统 的 组 成 液 压 传 动 的 特 点 教学目的 深 入 掌 握 液 压 传 动 基 本 原 理 、主要参数和基 本 组 成 。了解液 压传 动 的 特 点 。 教学重点 重点 掌 握 液 压 传 动 基 本 原 理 、主要参数和基 本 组 成 。 教学难点 无 教学方法 案例教学法 拟留作业 见本 讲 教案 授课总结 液 压 传 动 是 一 种 以 液 体 为 工 作 介 质 ，以 液 体 的 压 力 能 进 行 运 动 和 动 力 传递 的 传 动 方 式 。 §1-1 液压传动的工作原理 ■ 为什么液压千斤顶能顶起汽车？ ■ 简化的分析模型 （ 1）、力 的 传 递 分 析 ： 要 顶 起 汽 车 重 量 G 液 体 需 要 建 立 的 压 力 ： p=G/A1， 其 中 ， A1=41πD2 要 建 立 顶 起 汽 车 重 量 的 压 力 所 需 的 外 力 ： F=PA2, 其 中 ， A2= 41 πd2 由 上 可 得 ： G/F=A1/A2=(D/d)2 或 F=(d/D)2 G （ 2）、运动的传递分析： s1A1=s2A2 或 q1=v1A1=v2A2=q2=Q （ 3）、能量的传递分析： GV2 = pq = FV1 （ 3）、重要结论： 密封容积中的液体不仅可以传递力，还可以传递运动。 力的传递遵照帕斯卡原则。 运动的传递遵照容积变化相等的原则。 ■ 两个重要概念 压力：压力决定于负载。 流量：速度取决于流量。 §1-2 液压系统的组成 机械能 机械能 液压能 转换 转换 ■ 动力元件：将 机 械 能 转 换 为 液 压 能 。 如 液 压 泵 。 ■ 执行元件：将 液 压 能 转 换 为 机 械 能 。 如 液 压 缸 、液 压 马达。 ■ 控制元件：控制系统压 力、流量和方向。 如 压 力阀、流量阀、方向阀等。 ■ 辅助元件：保证系统正常工作。 如 油箱、过滤器、管件等。 ■ 传动介质：递力和运动。 如 液 压 油。 §1-3 液压传动的特点及应用 ■ 主要优点 传递功率大。 无级调速。 传动平稳。 操控方便，易于实现自动控制、过载保护。 标准化、系列化、通用化程度高。 ■ 主要缺点 效率较低、可能 泄漏污染。 工 作 性 能 易 受 温...
