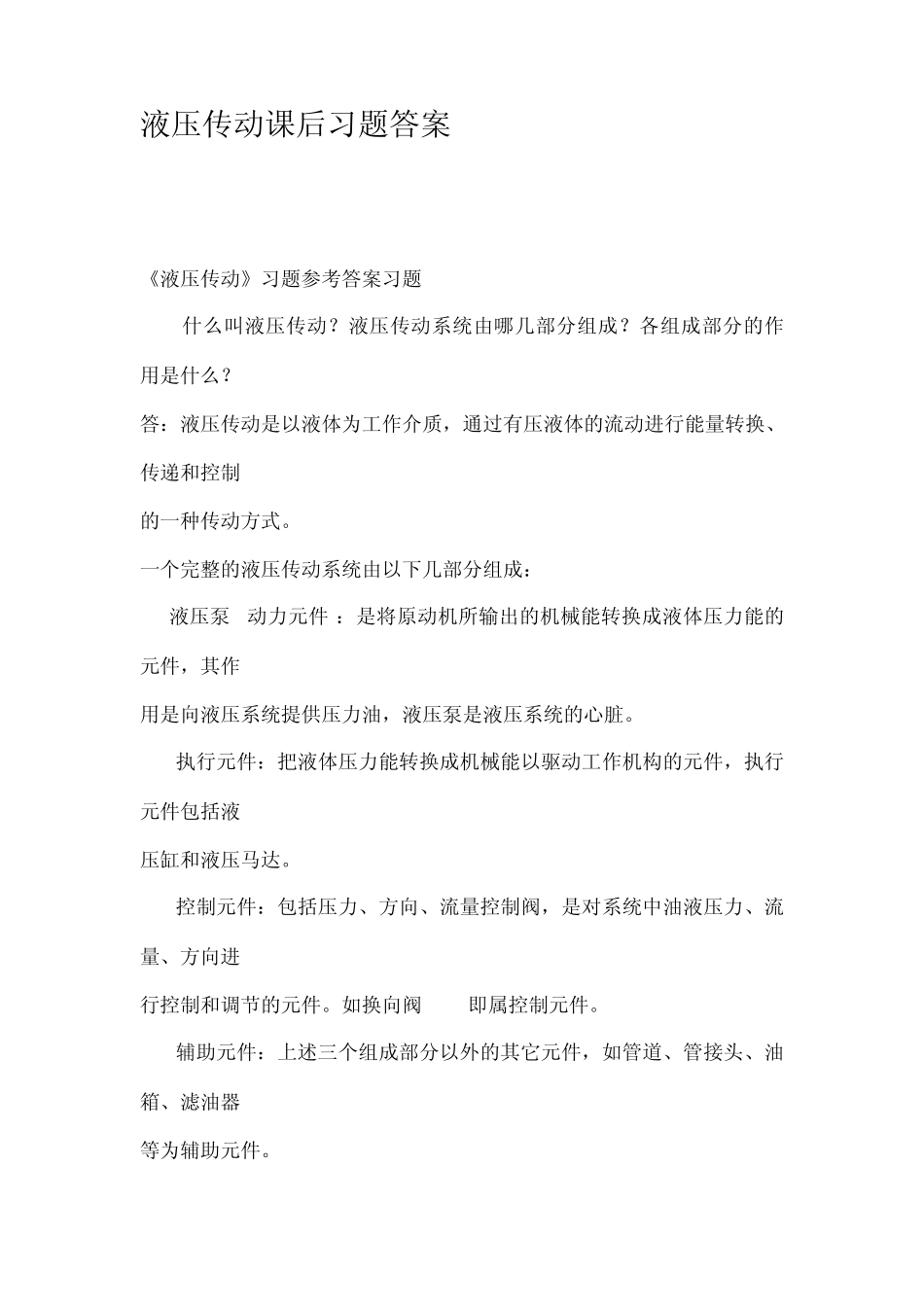

液压传动课后习题答案《液压传动》习题参考答案习题11.1什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。一个完整的液压传动系统由以下几部分组成：(l)液压泵 (动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。(2)执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。(3)控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。如换向阀 15即属控制元件。(4)辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。1.2液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1)在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。例如同功率液压马达的重量约只有电动机的 1/6左右。(2)液压传动的各种元件，可根据需要方便、灵活地来布置；(3)液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4)操纵控制方便，可实现大范围的无级调速 (调速范围达 2000：1)，它还可以在运行的过程中进行调速；(5)一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6)容易实现直线运动；(7)既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。(8)液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。有以下主要缺点：(1)液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。(2)工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。(3)由于流体流动的阻力损失和泄漏较大，所以效率较低。如果处理不当，泄漏不仅污染场地，而且还可能引起火灾和爆炸事故。(4)为了减少泄漏，液压元件在制造精度上要求较高，因此它的造价高，且对油液的污染比较敏感。总的说来，液压传动的优点最突出的，它的一些缺点有的现已大为改善，有的将随着科学技术的发展而进一步得到克服。1.3试讨论液压传动系统图形符号的特点。答：液压系统图形符号是一种半结构式的工作原理图。它直观性强，容易理解，但难于...
