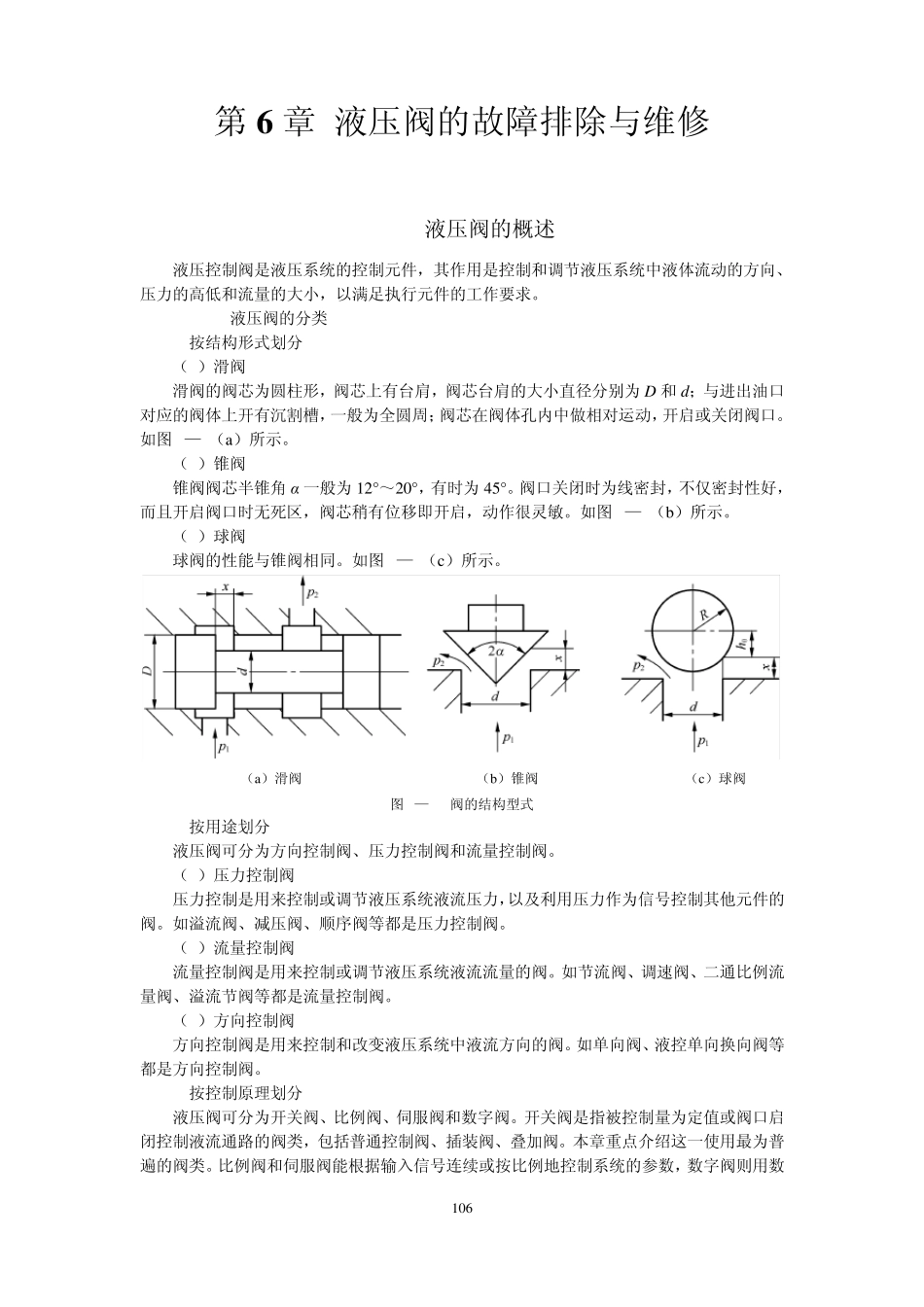

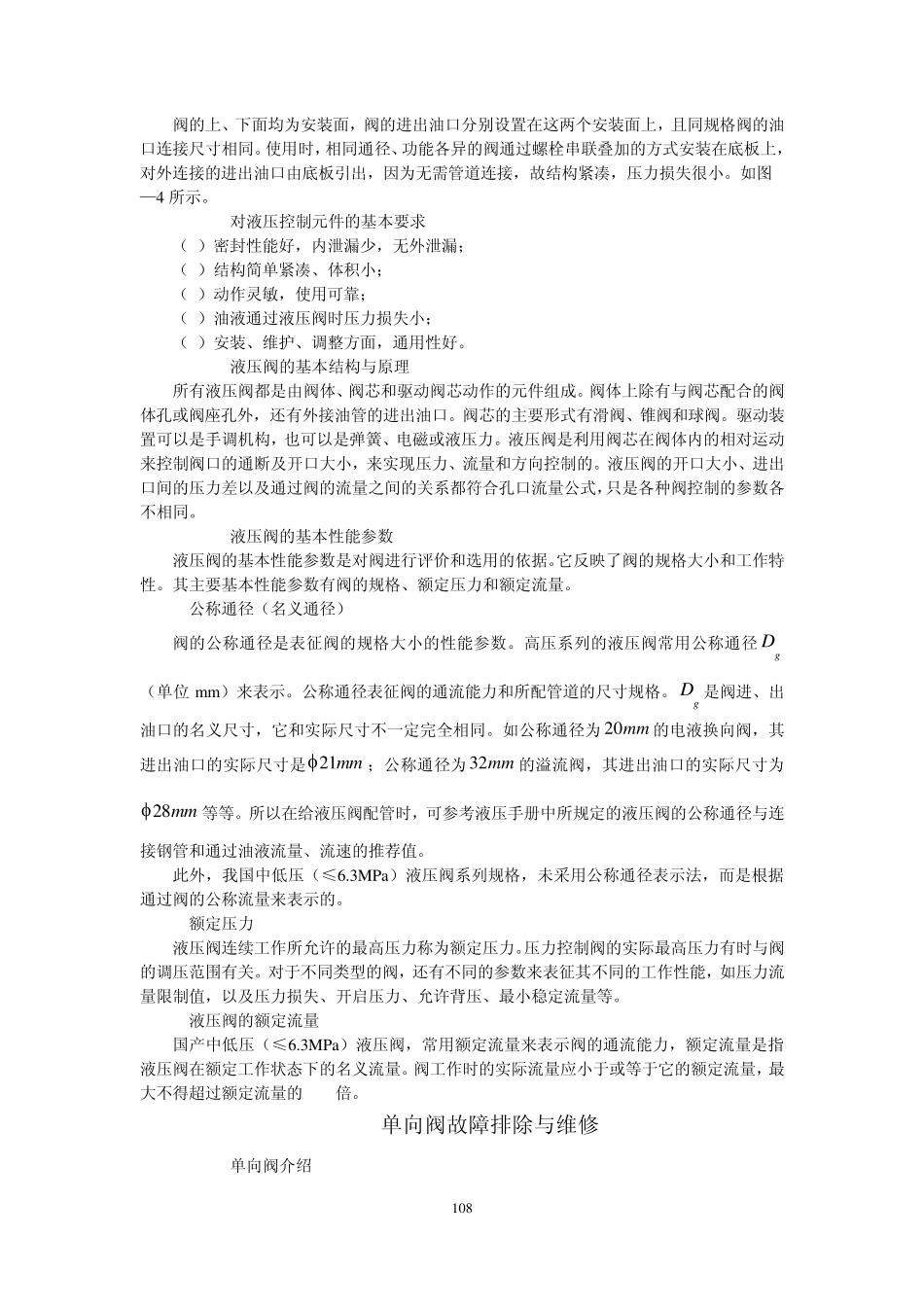

106 第6 章 液压阀的故障排除与维修 6.1 液压阀的概述 液压控制阀是液压系统的控制元件，其作用是控制和调节液压系统中液体流动的方向、压力的高低和流量的大小，以满足执行元件的工作要求。 6.1.1 液压阀的分类 1.按结构形式划分 （1）滑阀 滑阀的阀芯为圆柱形，阀芯上有台肩，阀芯台肩的大小直径分别为D 和d；与进出油口对应的阀体上开有沉割槽，一般为全圆周；阀芯在阀体孔内中做相对运动，开启或关闭阀口。如图6—1（a）所示。 （2）锥阀 锥阀阀芯半锥角 α 一般为12°～20°，有时为45°。阀口关闭时为线密封，不仅密封性好，而且开启阀口时无死区，阀芯稍有位移即开启，动作很灵敏。如图6—1（b）所示。 （3）球阀 球阀的性能与锥阀相同。如图6—1（c）所示。 （a）滑阀 （b）锥阀 （c）球阀 图6—1 阀的结构型式 2.按用途划分 液压阀可分为方向控制阀、压力控制阀和流量控制阀。 （1）压力控制阀 压力控制是用来控制或调节液压系统液流压力，以及利用压力作为信号控制其他元件的阀。如溢流阀、减压阀、顺序阀等都是压力控制阀。 （2）流量控制阀 流量控制阀是用来控制或调节液压系统液流流量的阀。如节流阀、调速阀、二通比例流量阀、溢流节阀等都是流量控制阀。 （3）方向控制阀 方向控制阀是用来控制和改变液压系统中液流方向的阀。如单向阀、液控单向换向阀等都是方向控制阀。 3.按控制原理划分 液压阀可分为开关阀、比例阀、伺服阀和数字阀。开关阀是指被控制量为定值或阀口启闭控制液流通路的阀类，包括普通控制阀、插装阀、叠加阀。本章重点介绍这一使用最为普遍的阀类。比例阀和伺服阀能根据输入信号连续或按比例地控制系统的参数，数字阀则用数1 0 7 字信息直接控制阀的动作。 4.按安装连接形式划分 （1）管式连接 管式连接又称为螺纹连接，阀体进出油口由螺纹或法兰直接与油管连接，安装方式简单，但元件布置较为分散，对这种连接的装卸与维修不太方便。 （2）板式连接 板式连接的阀各油口均布置在同一安装面上，且为光孔。它用螺钉固定在与阀各油口有对应螺纹孔的连接板上，再通过板上的孔道或与板连接的管接头和管道同其它元件连接。这样，阀体进出油口通过连接板与油管连接或安装在集成块侧面，并通过集成块沟通阀与阀之间的油路，同时外接液压泵、液压缸、油箱。这种连接形式，液压元件布置的较为集中，进而对其操纵、调整、维护都比较方便。在拆卸时，无需拆卸与之相连接的其他元件...
