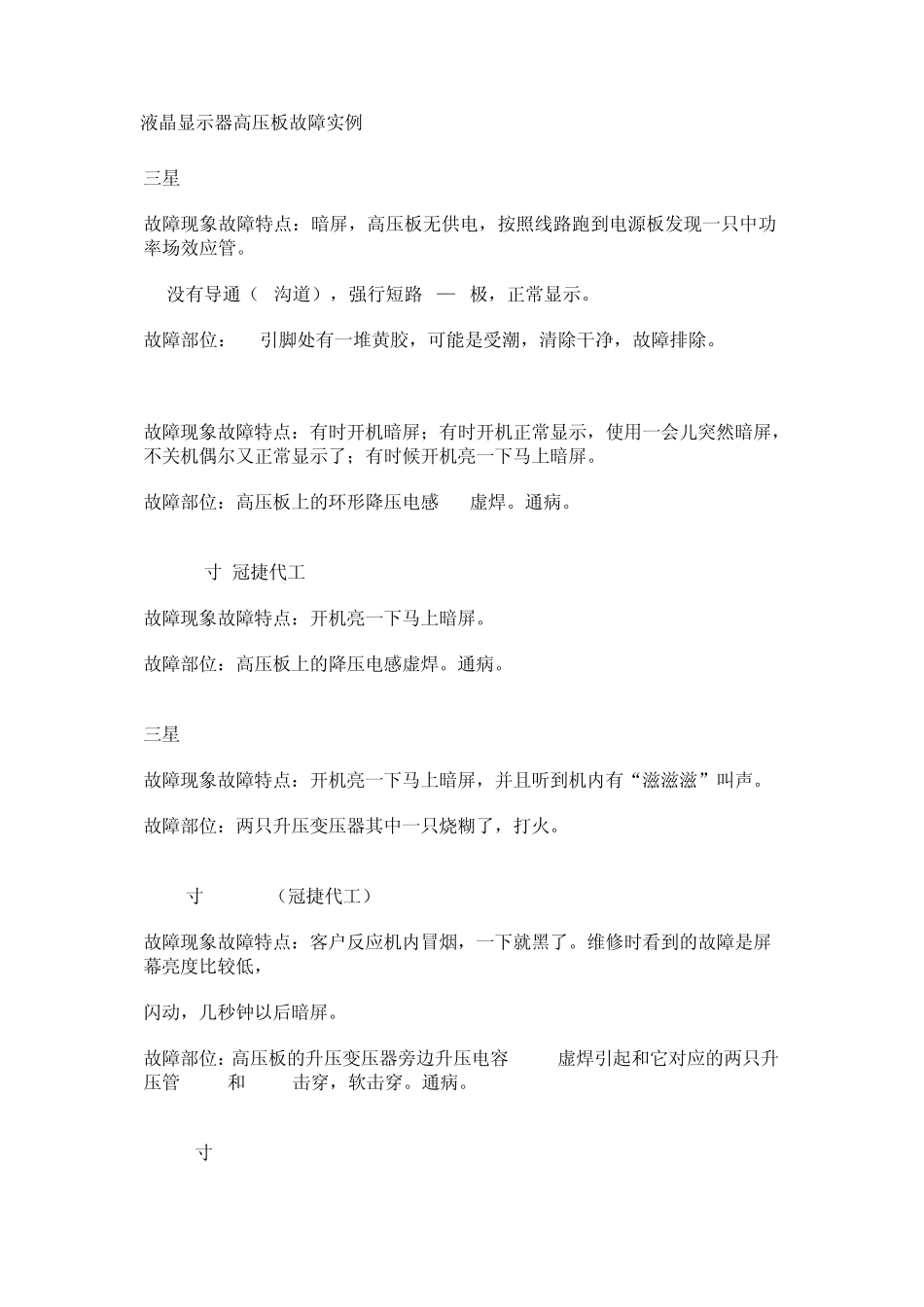

液晶显示器高压板故障实例 2009-12-31 16:14 三星151S 故障现象故障特点:暗屏,高压板无供电,按照线路跑到电源板发现一只中功率场效应管。 Q1没有导通(P沟道),强行短路D—S极,正常显示。 故障部位:Q1引脚处有一堆黄胶,可能是受潮,清除干净,故障排除。 TCL ML-56 故障现象故障特点:有时开机暗屏;有时开机正常显示,使用一会儿突然暗屏,不关机偶尔又正常显示了;有时候开机亮一下马上暗屏。 故障部位:高压板上的环形降压电感 L1虚焊。通病。 DELL17寸(冠捷代工) 故障现象故障特点:开机亮一下马上暗屏。 故障部位:高压板上的降压电感虚焊。通病。 三星150S 故障现象故障特点:开机亮一下马上暗屏,并且听到机内有“滋滋滋”叫声。 故障部位:两只升压变压器其中一只烧糊了,打火。 HP17寸 PE1229(冠捷代工) 故障现象故障特点:客户反应机内冒烟,一下就黑了。维修时看到的故障是屏幕亮度比较低, 闪动,几秒钟以后暗屏。 故障部位:高压板的升压变压器旁边升压电容 C214虚焊引起和它对应的两只升压管Q211和 Q212击穿,软击穿。通病。 KTC17寸 7003L 故障现象故障特点:开机2秒左右暗屏。 故障部位:高压板上的圆柱体降压电感虚焊。通病。 BENQ17寸 故障现象故障特点:暗屏。 故障部位:高压板上升电容C826虚焊连同升压管Q808,Q809一起击穿,并且造成22V供电保险PF801一起烧断,通病。 HP15寸fl503(冠捷代工) 故障现象故障特点:开机一段时间后暗屏。 故障部位:高压板上的环形降压电感L201虚焊。(此高压板上有三只同样的电感都爱虚焊)。通病。 恒生15寸,(北京创纪代工----杂牌) 故障现象故障特点:暗屏。 故障部位:高压板有虚焊,但是不知道是哪里,用风枪全部吹一下就好了。 LG15寸 L1515S(LB500-RL) 故障现象故障特点:开机亮一下马上暗屏。 故障分析和维修过程:此机高压板振荡芯片型号为BA9741F,它的15脚为过流保护。短路15脚到地然后开机,灯管长亮,听见高压板上有“吱吱吱”叫声;测两只灯管的低压反馈端直流电压,其中一路为2.6V,另一路为3V,一只上升到4V,并且这一路的灯管发热量很高;调换这两路反馈到地之间的电解,电压也刚好变过来了,由此证明是电解漏电。 故障部位:C106,C107其中一只电解漏电(1UF/100V).通病。 DELL15寸 1504FP(三星 151S) 故障现象故障特点:暗屏,高压板无供电,按照线路跑到电源板发现一只中功率场效应管Q1有轻微虚焊,补焊后故障排...
