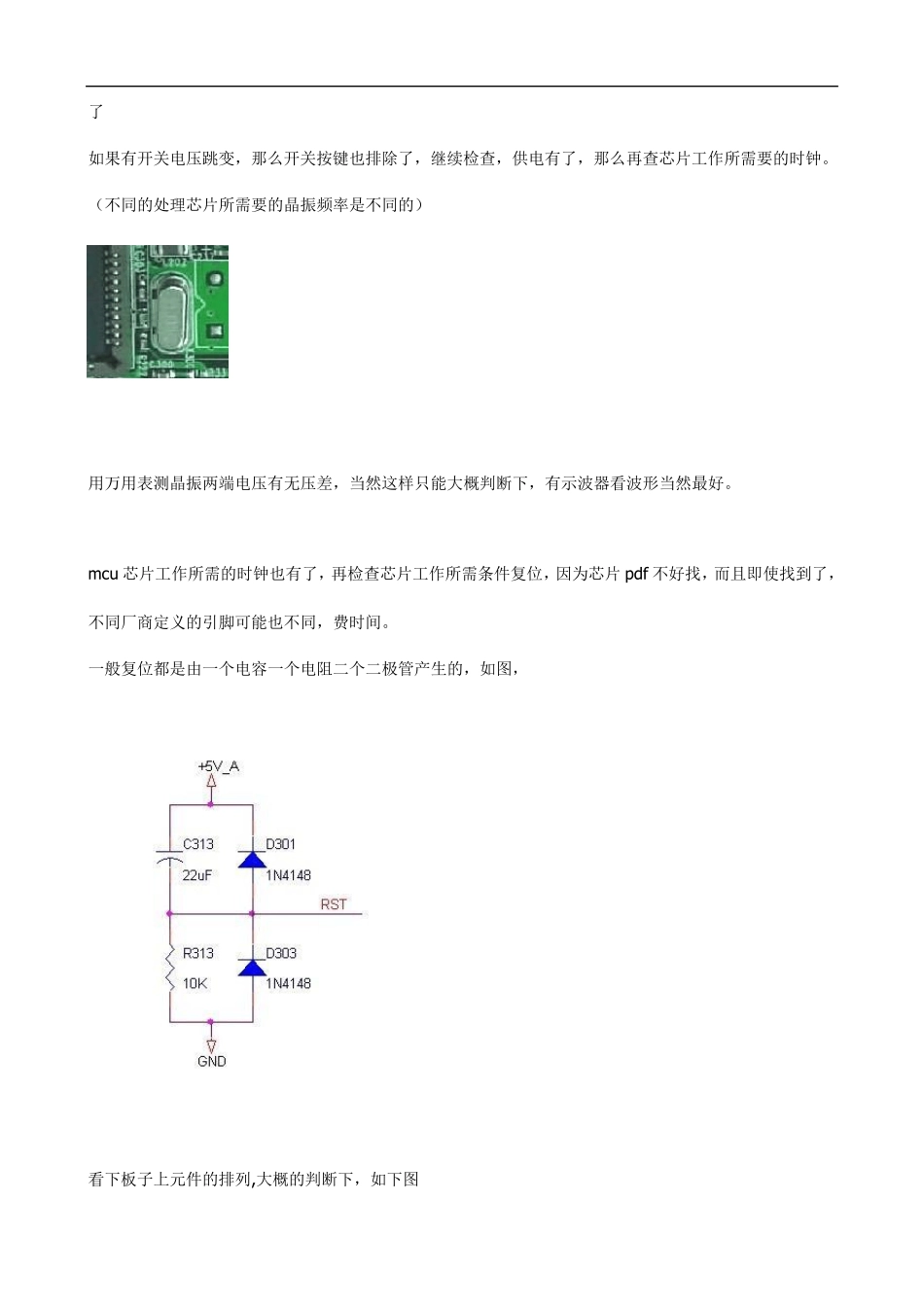

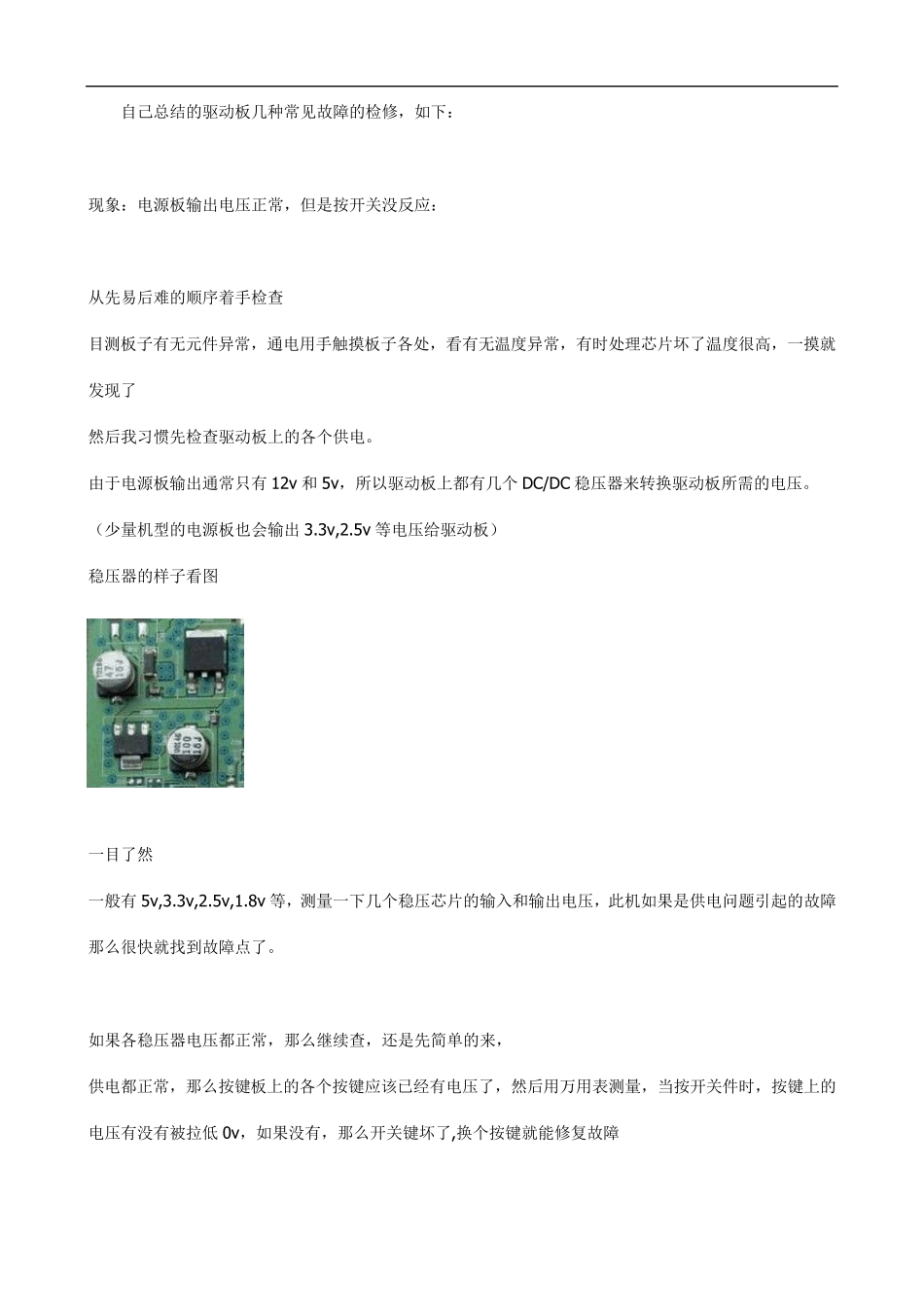

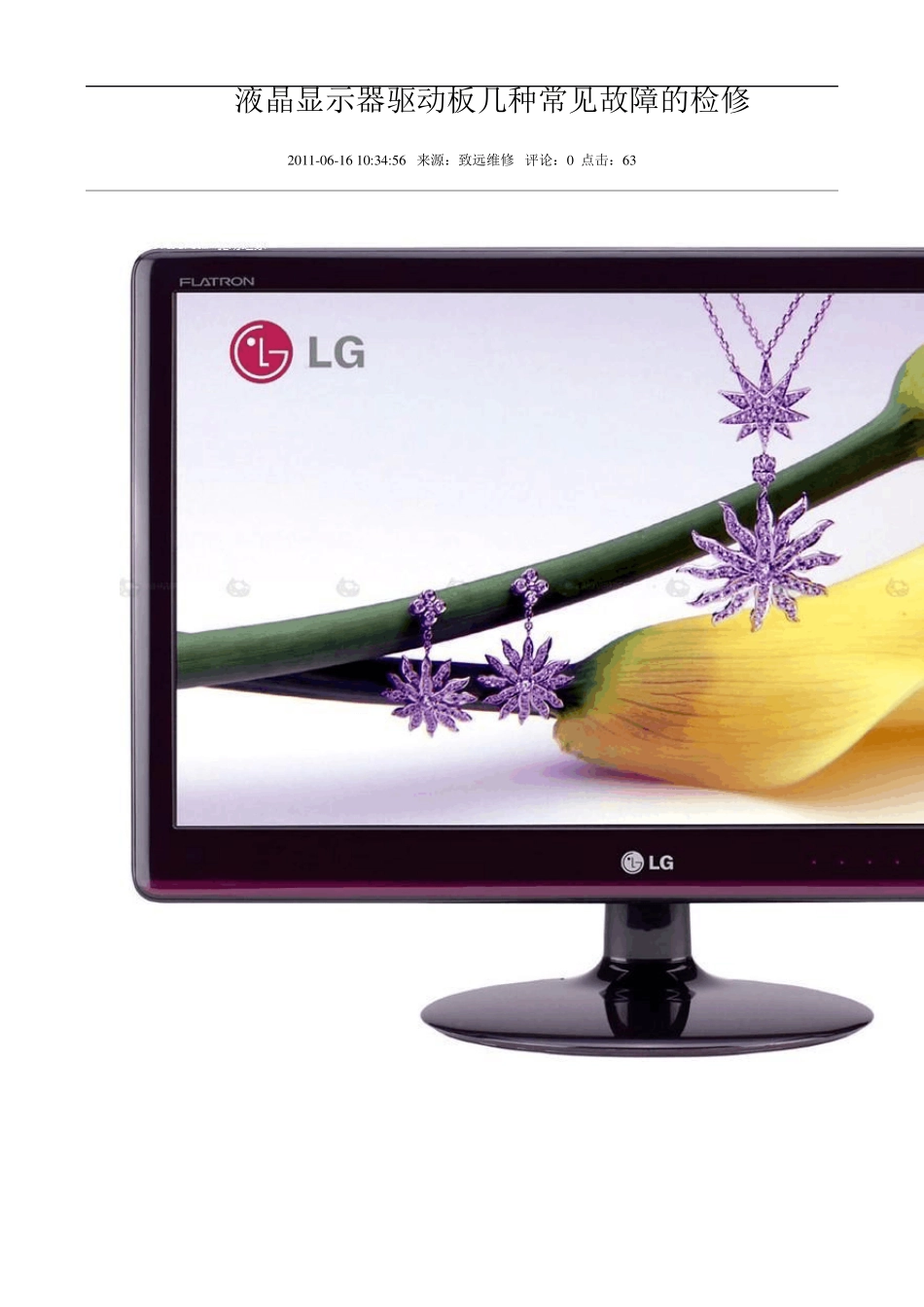

液晶显示器驱动板几种常见故障的检修 2011-06-16 10:34:56 来源:致远维修 评论:0 点击:63 自己总结的驱动板几种常见故障的检修,如下: 现象:电源板输出电压正常,但是按开关没反应: 从先易后难的顺序着手检查 目测板子有无元件异常,通电用手触摸板子各处,看有无温度异常,有时处理芯片坏了温度很高,一摸就发现了 然后我习惯先检查驱动板上的各个供电。 由于电源板输出通常只有12v和 5v,所以驱动板上都有几个DC/DC 稳压器来转换驱动板所需的电压。 (少量机型的电源板也会输出3.3v,2.5v等电压给驱动板) 稳压器的样子看图 一目了然 一般有5v,3.3v,2.5v,1.8v等,测量一下几个稳压芯片的输入和输出电压,此机如果是供电问题引起的故障那么很快就找到故障点了。 如果各稳压器电压都正常,那么继续查,还是先简单的来, 供电都正常,那么按键板上的各个按键应该已经有电压了,然后用万用表测量,当按开关件时,按键上的电压有没有被拉低 0v,如果没有,那么开关键坏了,换个按键就能修复故障 了 如果有开关电压跳变,那么开关按键也排除了,继续检查,供电有了,那么再查芯片工作所需要的时钟。(不同的处理芯片所需要的晶振频率是不同的) 用万用表测晶振两端电压有无压差,当然这样只能大概判断下,有示波器看波形当然最好。 mcu 芯片工作所需的时钟也有了,再检查芯片工作所需条件复位,因为芯片pdf 不好找,而且即使找到了,不同厂商定义的引脚可能也不同,费时间。 一般复位都是由一个电容一个电阻二个二极管产生的,如图, 看下板子上元件的排列,大概的判断下,如下图 图中这块板子比较容易找,mcu旁边很明显的两个红玻璃二极管 mcu微处理器工作条件都有了(有的板子处理芯片和mcu是集成在一个芯片的,有的是分开的,道理是一样的),但是mcu要开始工作必须配合软件的控制才能完成相应的操作,所以 引起按开关键却不开机也与 muc 程序有关(维修中碰到程序引起不开机的问题挺多的),这就需要刷程序了 还有就是非驱动板本身的故障,比如按键板上的电阻变质,开路,电容不良,短路,也会造成不开机,我比较喜欢倾向暴力,直接用烙铁挑完所有电容 屏的原因也会引起不开机,比如屏供电短路了,这个好判断,断开屏线连接,驱动板就正常了 (如果驱动板的mcu是卡座的要注意是否是mcu接触不良) 如此一番还不行,我就只能换通用板了 没有屏供电引起白屏 屏供电是由驱动板控制的,一般是信号处理芯片控...
