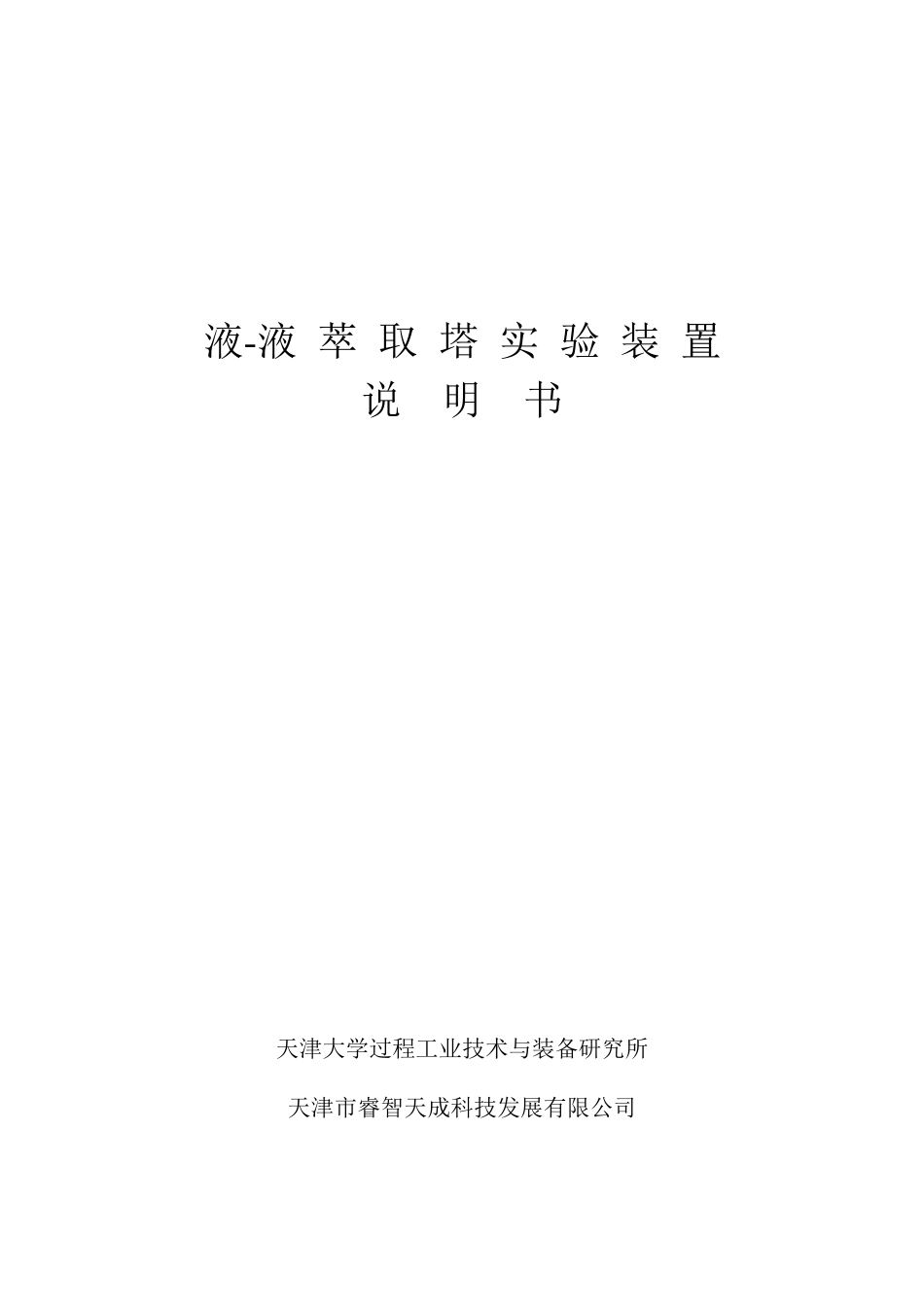

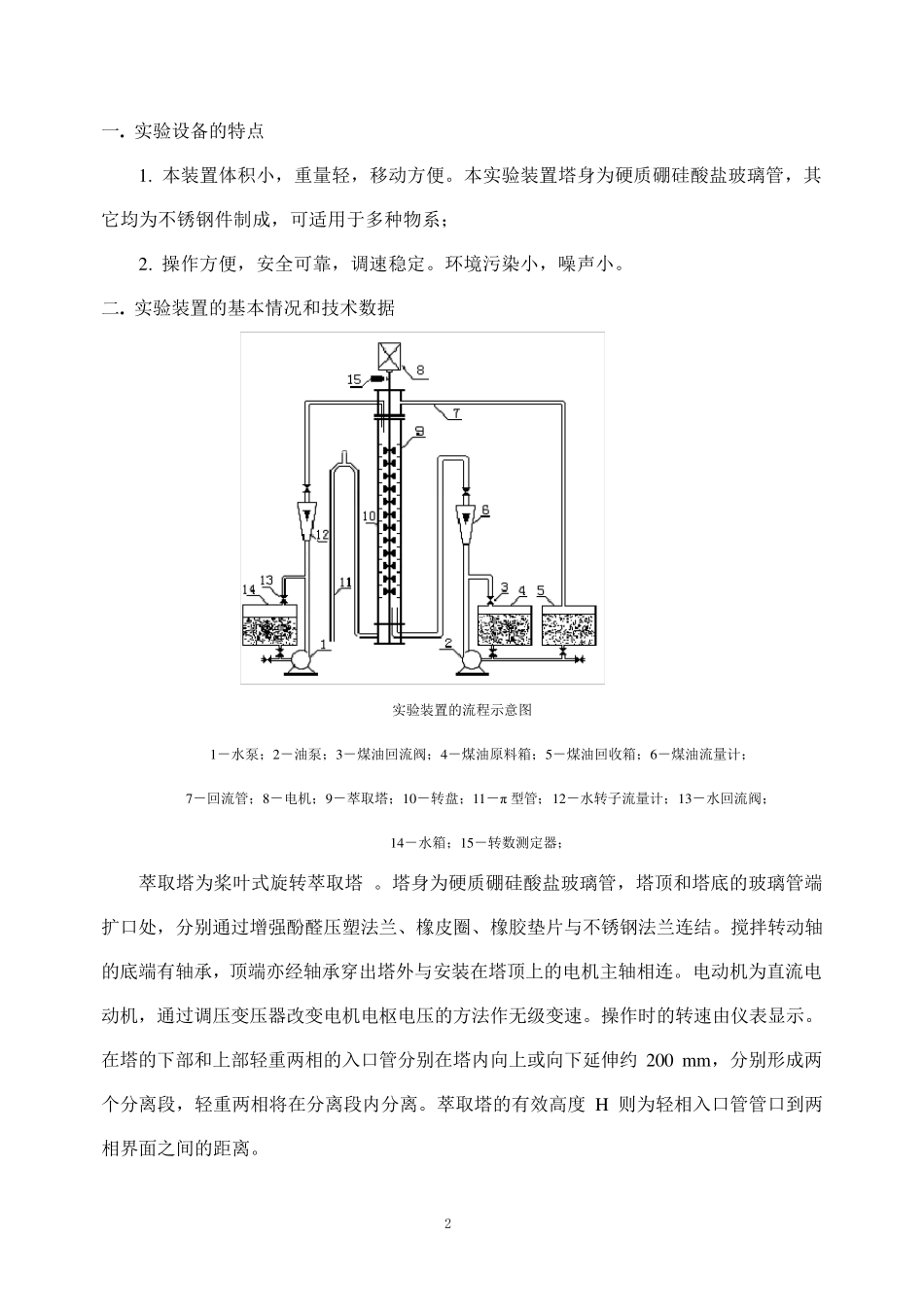

液-液 萃 取 塔 实 验 装 置 说 明 书 天津大学过程工业技术与装备研究所 天津市睿智天成科技发展有限公司 1 目 录 一. 实验设备的特点 二. 实验装置的基本情况和技术数据 三. 实验方法及步骤 四. 使用实验设备应注意的事项 五. 附录 附录 1 . 实验数据的计算过程及结果 附录2 . 实验数据及计算结果列表 附录3 . 附图 2 一. 实验设备的特点 1. 本装置体积小，重量轻，移动方便。本实验装置塔身为硬质硼硅酸盐玻璃管，其它均为不锈钢件制成，可适用于多种物系； 2. 操作方便，安全可靠，调速稳定。环境污染小，噪声小。 二. 实验装置的基本情况和技术数据 实验装置的流程示意图 1－水泵；2－油泵；3－煤油回流阀；4－煤油原料箱；5－煤油回收箱；6－煤油流量计； 7－回流管；8－电机；9－萃取塔；10－转盘；11－π 型管；12－水转子流量计；13－水回流阀； 14－水箱；15－转数测定器； 萃取塔为桨叶式旋转萃取塔 。塔身为硬质硼硅酸盐玻璃管，塔顶和塔底的玻璃管端扩口处，分别通过增强酚醛压塑法兰、橡皮圈、橡胶垫片与不锈钢法兰连结。搅拌转动轴的底端有轴承，顶端亦经轴承穿出塔外与安装在塔顶上的电机主轴相连。电动机为直流电动机，通过调压变压器改变电机电枢电压的方法作无级变速。操作时的转速由仪表显 示。在塔的下 部 和上部 轻重两 相的入 口管分别在塔内 向 上或 向 下 延 伸 约200 mm，分别形 成两个 分离 段 ，轻重两 相将 在分离 段 内 分离 。萃取塔的有效 高 度 H 则 为轻相入 口管管口到 两相界 面 之 间 的距 离 。 3 主 要 设 备 的 技 术 数 据 如 下 : 1. 萃 取 塔 的 几 何 尺 寸 : 塔 径 D＝ 37 m m 塔 身 高 ＝ 1000 m m 塔 的 有 效 高 度 H＝ 750 m m 2. 水 泵 、 油 泵 : CQ 型 磁 力 驱 动 泵 型 号 : 16CQ-8 电 压 : 380V 功 率 : 180W 扬 程 ： 8 米 吸 程 : 3 米 流 量 : 30 升 /分 转 速 2800 转 /分 3. 转 子 流 量 计 ： 不 锈 钢 材 质 型 号 LZB-4 流 量 1-10 L/h 精 度 1.5 级 4. 转 速 测 定 装 置 搅 拌 轴 的 转 速 通 过 直 流 调 压 器 来 调 节 改 变 ， 转 速 的 测 定 是 通 过 霍 尔 传 感 器 将 转 速变 换 位 电 信 号 ， ...
