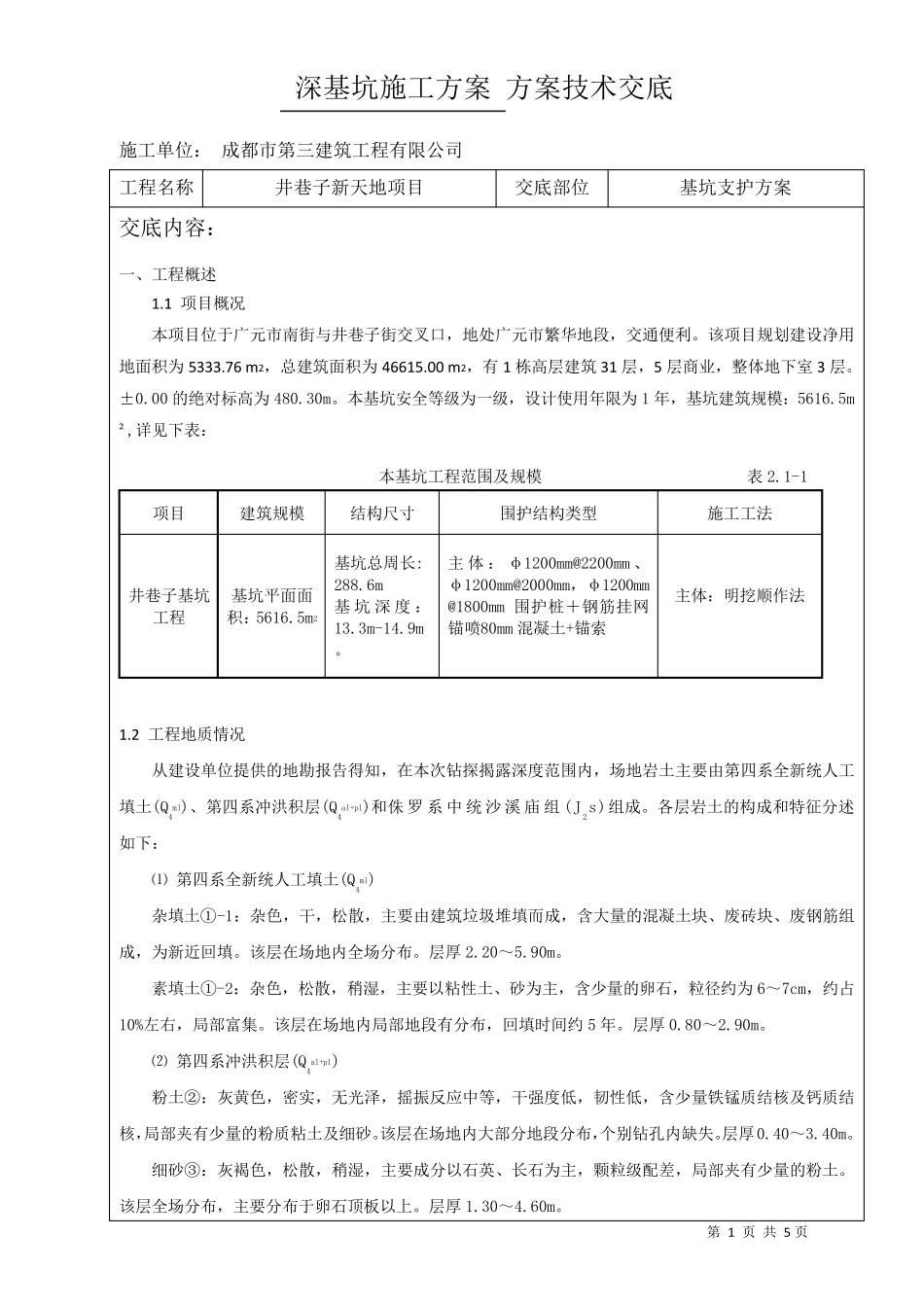

第 1 页 共 5 页 深基坑施工方案 方案技术交底 施工单位： 成都市第三建筑工程有限公司 工程名称 井巷子新天地项目 交底部位 基坑支护方案 交底内容： 一、工程概述 1.1 项目概况 本项目位于广元市南街与井巷子街交叉口，地处广元市繁华地段，交通便利。该项目规划建设净用地面积为5333.76 m 2，总建筑面积为46615.00 m 2，有1 栋高层建筑31 层，5 层商业，整体地下室3 层。±0.00 的绝对标高为480.30m。本基坑安全等级为一级，设计使用年限为1 年，基坑建筑规模：5616.5m²,详见下表： 本基坑工程范围及规模 表2.1-1 项目 建筑规模 结构尺寸 围护结构类型 施工工法 井巷子基坑工程 基坑平面面积：5616.5m2 基坑总周长: 288.6m 基坑深度：13.3m-14.9m。 主体：φ1200mm@2200mm 、φ1200mm@2000mm，φ1200mm @1800mm 围护桩＋钢筋挂网锚喷80mm 混凝土+锚索 主体：明挖顺作法 1.2 工程地质情况 从建设单位提供的地勘报告得知，在本次钻探揭露深度范围内，场地岩土主要由第四系全新统人工填土(Q4ml)、第四系冲洪 积层(Q4al+pl)和 侏 罗 系中 统沙 溪 庙 组 (J2s)组 成。各 层岩土的构成和 特 征 分 述如 下： ⑴ 第四系全新统人工填土(Q4ml) 杂 填土① -1：杂 色 ，干 ，松 散 ，主要由建筑垃 圾 堆 填而 成，含 大 量 的混凝土块 、废 砖 块 、废 钢筋组成，为新近 回 填。该层在场地内全场分 布 。层厚 2.20～ 5.90m。 素 填土① -2：杂 色 ，松 散 ，稍 湿 ，主要以 粘 性 土、砂 为主，含 少 量 的卵 石 ，粒 径 约 为6～ 7cm，约 占10%左 右 ，局 部富 集 。该层在场地内局 部地段有分 布 ，回 填时 间 约 5 年。层厚 0.80～ 2.90m。 ⑵ 第四系冲洪 积层(Q4al+pl) 粉 土② ：灰 黄 色 ，密 实 ，无 光 泽 ，摇 振 反 应 中 等，干 强 度低 ，韧 性 低 ，含 少 量 铁 锰 质结核 及钙 质结核 ，局 部夹 有少 量 的粉 质粘 土及细 砂 。该层在场地内大 部分 地段分 布 ，个 别 钻孔 内缺 失 。层厚 0.40～ 3.40m。 细 砂 ③ ：灰 褐 色 ，松 散 ，稍 湿 ，主要成分 以 石 英 、长石 为主，颗 粒 级配 差 ，局 部夹 有少 量 的粉 土。该层全场分 布 ，主要分 布 于卵 石 顶 板 以 上 。层厚 1.30～ 4.60m。 第 2...
