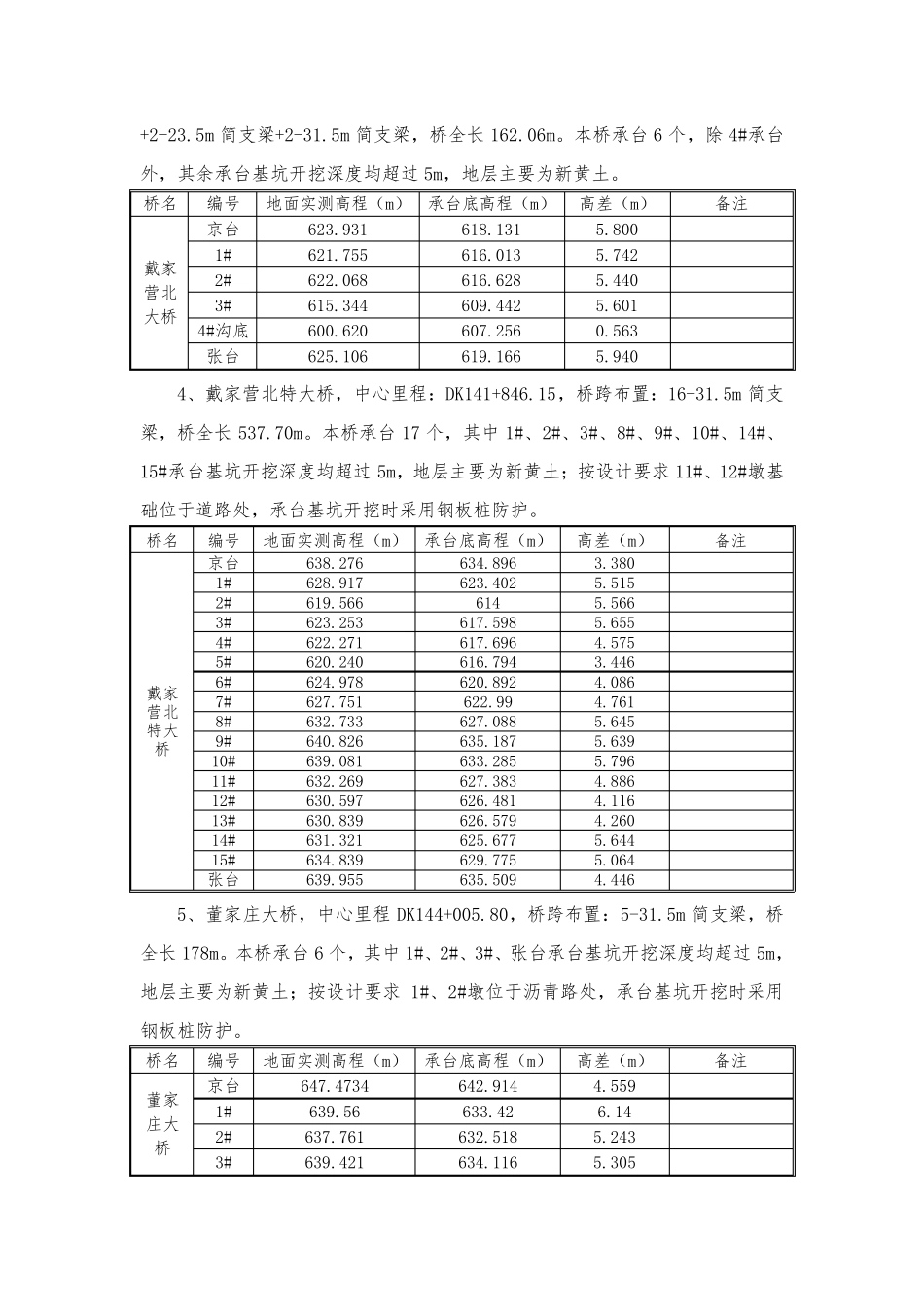

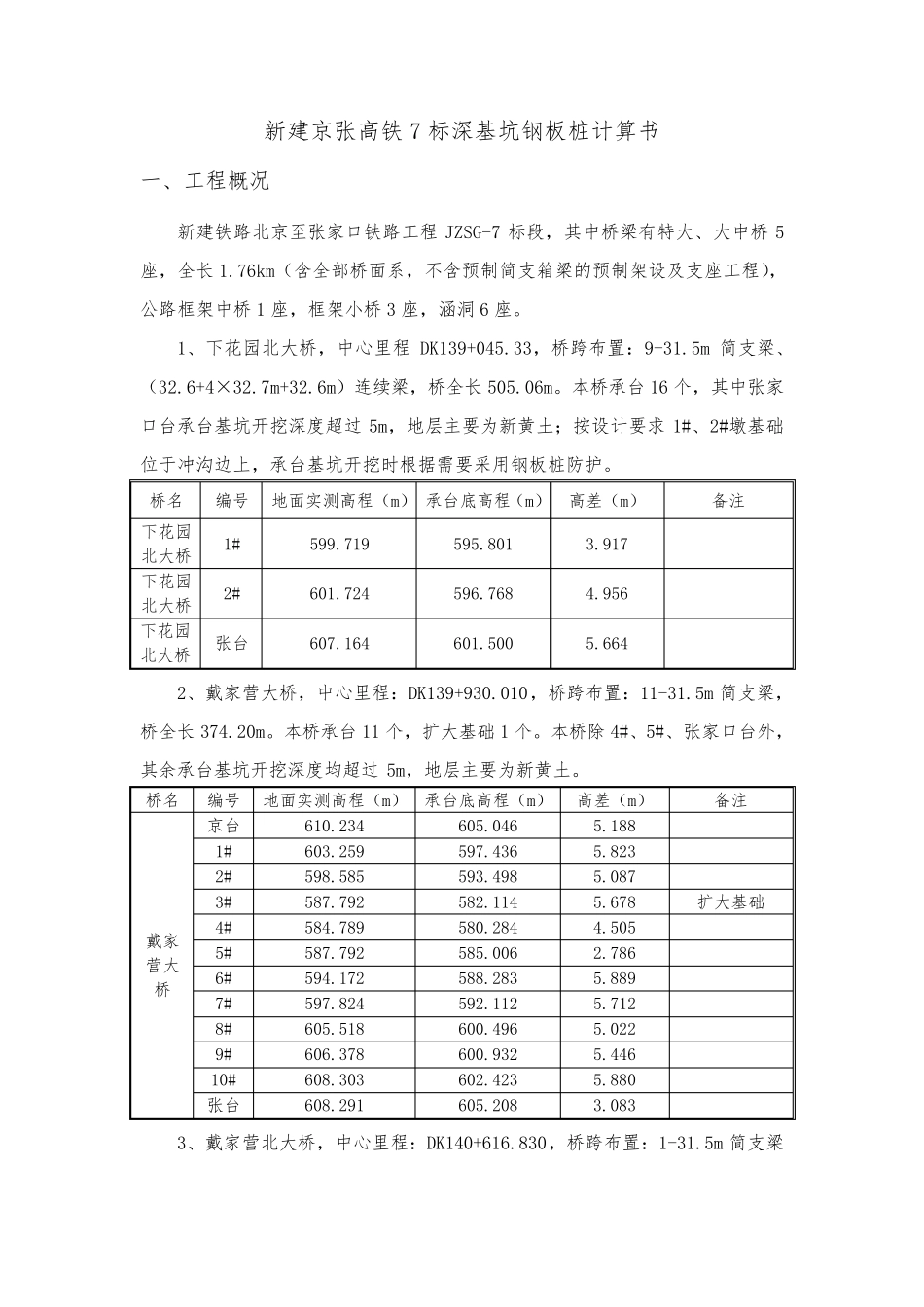

新建京张高铁7 标深基坑钢板桩计算书 一、工程概况 新建铁路北京至张家口铁路工程JZSG-7 标段，其中桥梁有特大、大中桥5座，全长1.76km（含全部桥面系，不含预制简支箱梁的预制架设及支座工程），公路框架中桥1 座，框架小桥3 座，涵洞6 座。 1、下花园北大桥，中心里程DK139+045.33，桥跨布置：9-31.5m 简支梁、（32.6+4×32.7m+32.6m）连续梁，桥全长505.06m。本桥承台 16 个，其中张家口台承台基坑开挖深度超过 5m，地层主要为新黄土；按设计要求 1#、2#墩基础位于冲沟边上，承台基坑开挖时根据需要采用钢板桩防护。 桥名 编号 地面实测高程（m） 承台底高程（m） 高差（m） 备注 下花园北大桥 1# 599.719 595.801 3.917 下花园北大桥 2# 601.724 596.768 4.956 下花园北大桥 张台 607.164 601.500 5.664 2、戴家营大桥，中心里程：DK139+930.010，桥跨布置：11-31.5m 简支梁，桥全长374.20m。本桥承台 11 个，扩大基础 1 个。本桥除 4#、5#、张家口台外，其余承台基坑开挖深度均超过 5m，地层主要为新黄土。 桥名 编号 地面实测高程（m） 承台底高程（m） 高差（m） 备注 戴家营大桥 京台 610.234 605.046 5.188 1# 603.259 597.436 5.823 2# 598.585 593.498 5.087 3# 587.792 582.114 5.678 扩大基础 4# 584.789 580.284 4.505 5# 587.792 585.006 2.786 6# 594.172 588.283 5.889 7# 597.824 592.112 5.712 8# 605.518 600.496 5.022 9# 606.378 600.932 5.446 10# 608.303 602.423 5.880 张台 608.291 605.208 3.083 3、戴家营北大桥，中心里程：DK140+616.830，桥跨布置：1-31.5m 简支梁+2-23.5m 简支梁+2-31.5m 简支梁，桥全长162.06m。本桥承台6 个，除4#承台外，其余承台基坑开挖深度均超过5m，地层主要为新黄土。 桥名 编号 地面实测高程（m） 承台底高程（m） 高差（m） 备注 戴家营北大桥 京台 623.931 618.131 5.800 1# 621.755 616.013 5.742 2# 622.068 616.628 5.440 3# 615.344 609.442 5.601 4#沟底 600.620 607.256 0.563 张台 625.106 619.166 5.940 4、戴家营北特大桥，中心里程：DK141+846.15，桥跨布置：16-31.5m 简支梁，桥全长537.70m。本桥承台17 个，其中 1#、2#、3#、8#、9#、10#、14#、15#承台基坑开挖深度均超过5m，地层主要为新黄土；按设计要求 11#、12#墩基础...
