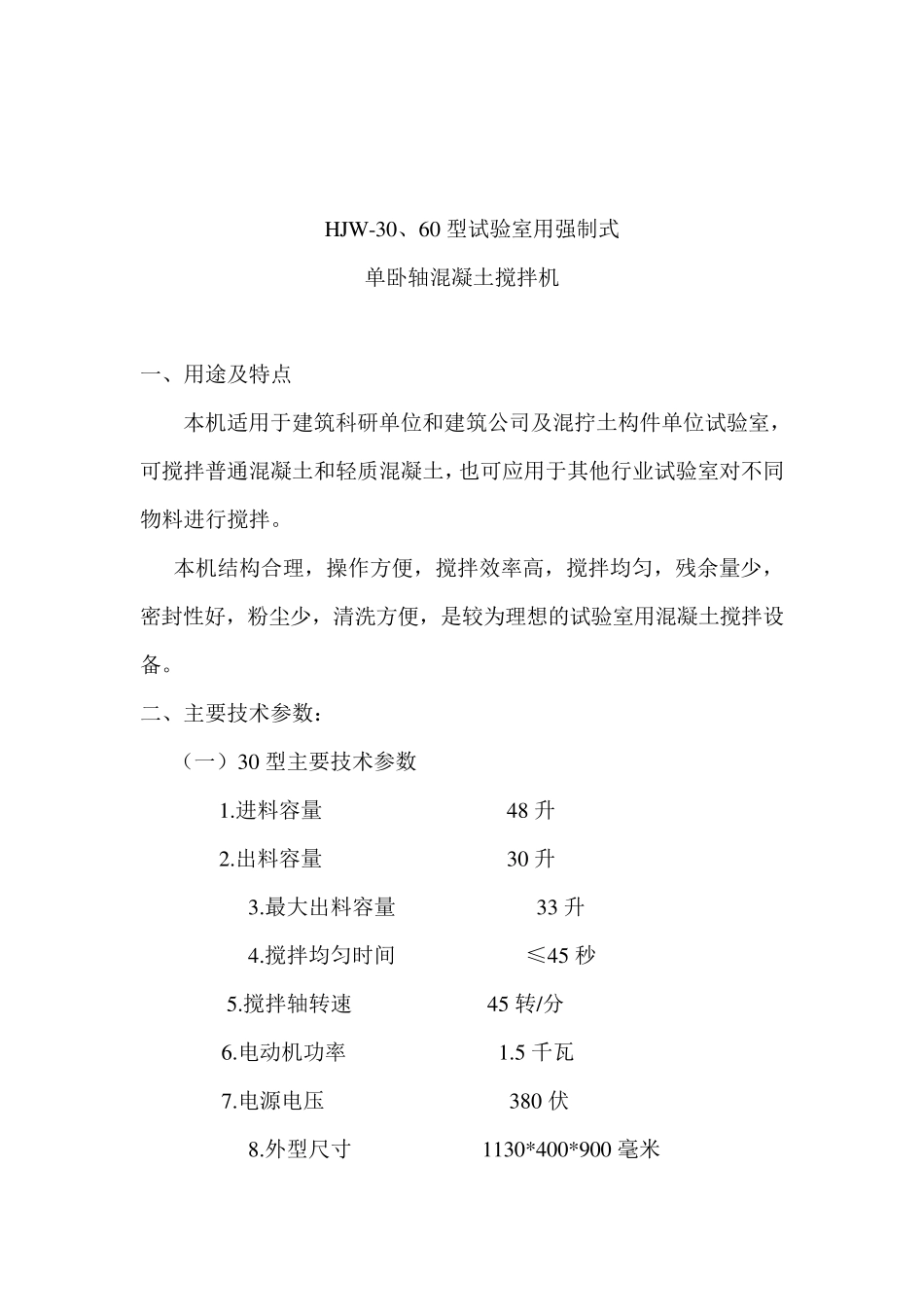

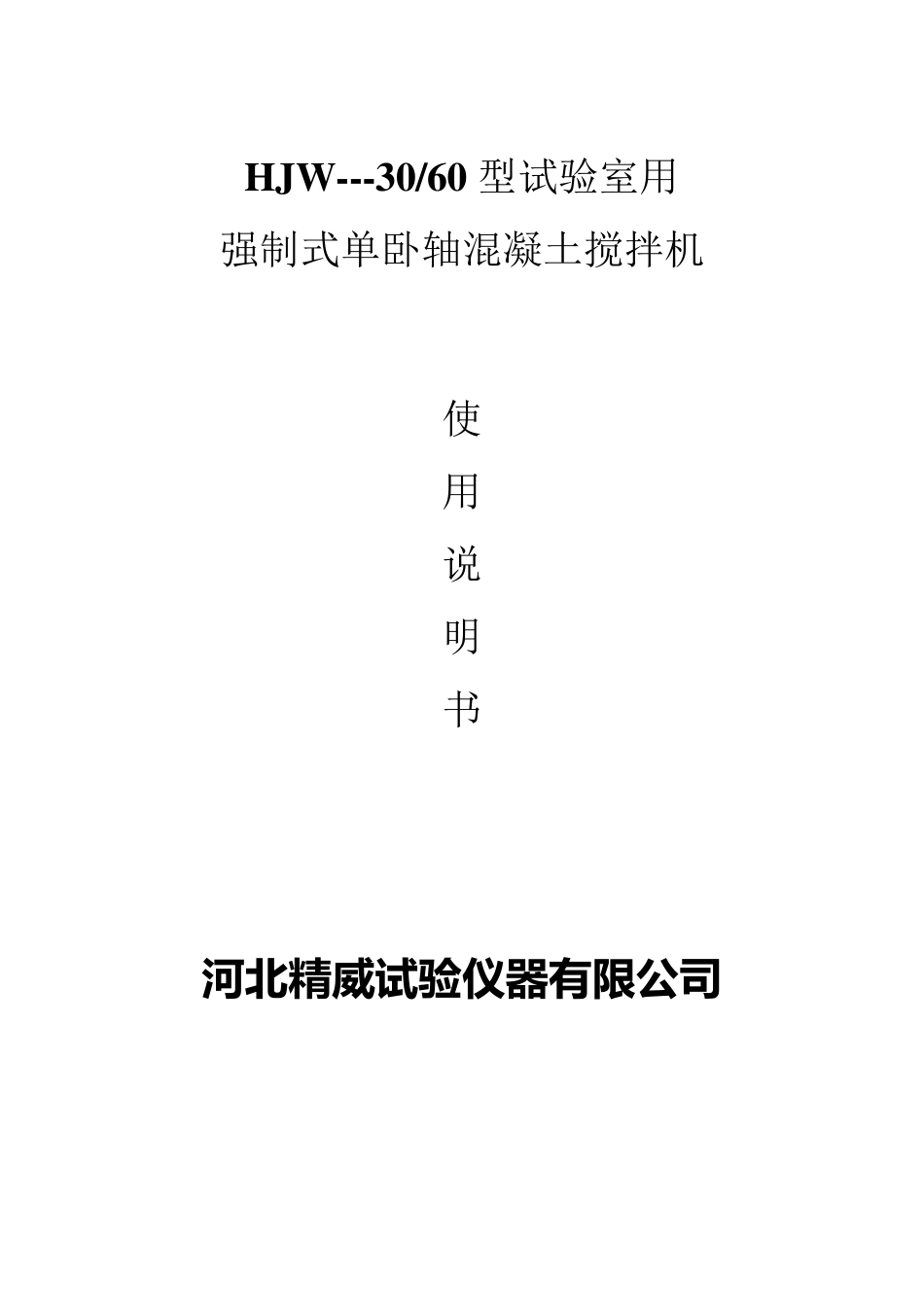

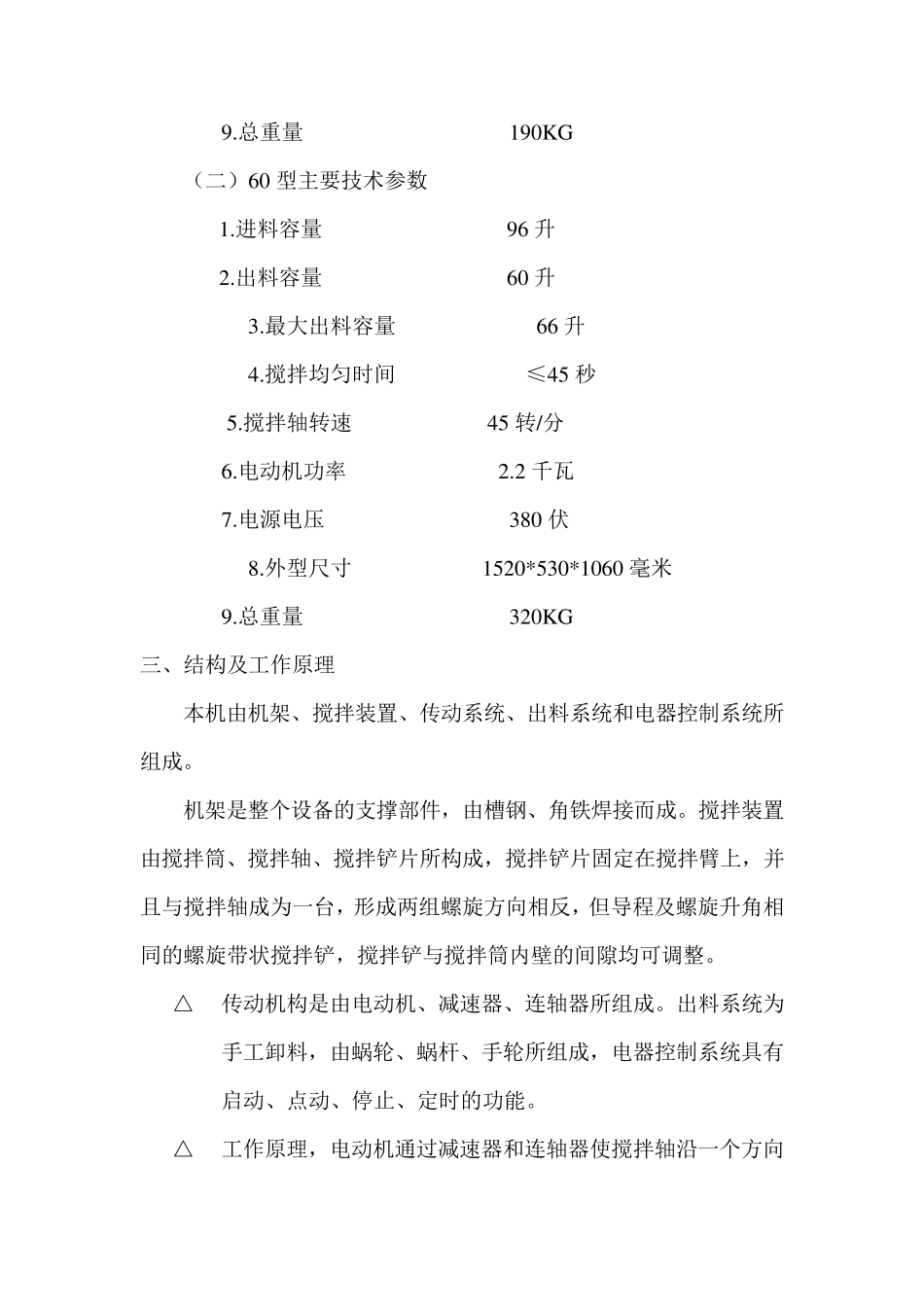

HJW ---30/60 型试验室用 强制式单卧轴混凝土搅拌机 使 用 说 明 书 河 北 精 威 试 验 仪器有限公司 HJW -30、60 型试验室用强制式 单卧轴混凝土搅拌机 一、用途及特点 本机适用于建筑科研单位和建筑公司及混拧土构件单位试验室,可搅拌普通混凝土和轻质混凝土,也可应用于其他行业试验室对不同物料进行搅拌。 本机结构合理,操作方便,搅拌效率高,搅拌均匀,残余量少,密封性好,粉尘少,清洗方便,是较为理想的试验室用混凝土搅拌设备。 二、主要技术参数: (一)30 型主要技术参数 1.进料容量 48 升 2.出料容量 30 升 3.最大出料容量 33 升 4.搅拌均匀时间 ≤45 秒 5.搅拌轴转速 45 转/分 6.电动机功率 1.5 千瓦 7.电源电压 380 伏 8.外型尺寸 1130*400*900 毫米 9.总重量 190K G (二)60 型主要技术参数 1.进料容量 96 升 2.出料容量 60 升 3.最大出料容量 66 升 4.搅拌均匀时间 ≤45 秒 5.搅拌轴转速 45 转/分 6.电动机功率 2.2 千瓦 7.电源电压 380 伏 8.外型尺寸 1520*530*1060 毫米 9.总重量 320K G 三、结构及工作原理 本机由机架、搅拌装置、传动系统、出料系统和电器控制系统所组成。 机架是整个设备的支撑部件,由槽钢、角铁焊接而成。搅拌装置由搅拌筒、搅拌轴、搅拌铲片所构成,搅拌铲片固定在搅拌臂上,并且与搅拌轴成为一台,形成两组螺旋方向相反,但导程及螺旋升角相同的螺旋带状搅拌铲,搅拌铲与搅拌筒内壁的间隙均可调整。 △ 传动机构是由电动机、减速器、连轴器所组成。出料系统为手工卸料,由蜗轮、蜗杆、手轮所组成,电器控制系统具有启动、点动、停止、定时的功能。 △ 工作原理,电动机通过减速器和连轴器使搅拌轴沿一个方向 旋转,搅拌轴上的正反两组铲片搅拌物料,由于正反两个螺旋升角的作用,在铲片工作时,使筒内的物料由一侧推向另一侧,又由另一侧推回原处的循环动作,同时铲片两端的刮边将粘在料筒两端的物料刮下,使物料得到充分的搅拌从而获得较理想的搅拌效果。 四、安装 机器拆箱后应检查电动机、减速器、料筒轴承座等处在运输中有无损坏,紧固件有无松动,若有松动应拧紧然后安装,支撑地基为平整的混凝土地面,搅拌机搬运时应用绳索系在机架上,不可套系在搅拌轴上,搅拌机底座下面安装有脚轮,可任意移动。 五、操作程序 (1 )启动前首先检查旋转部分与料筒是否有刮碰现象,如有相碰现象,应及时调...
