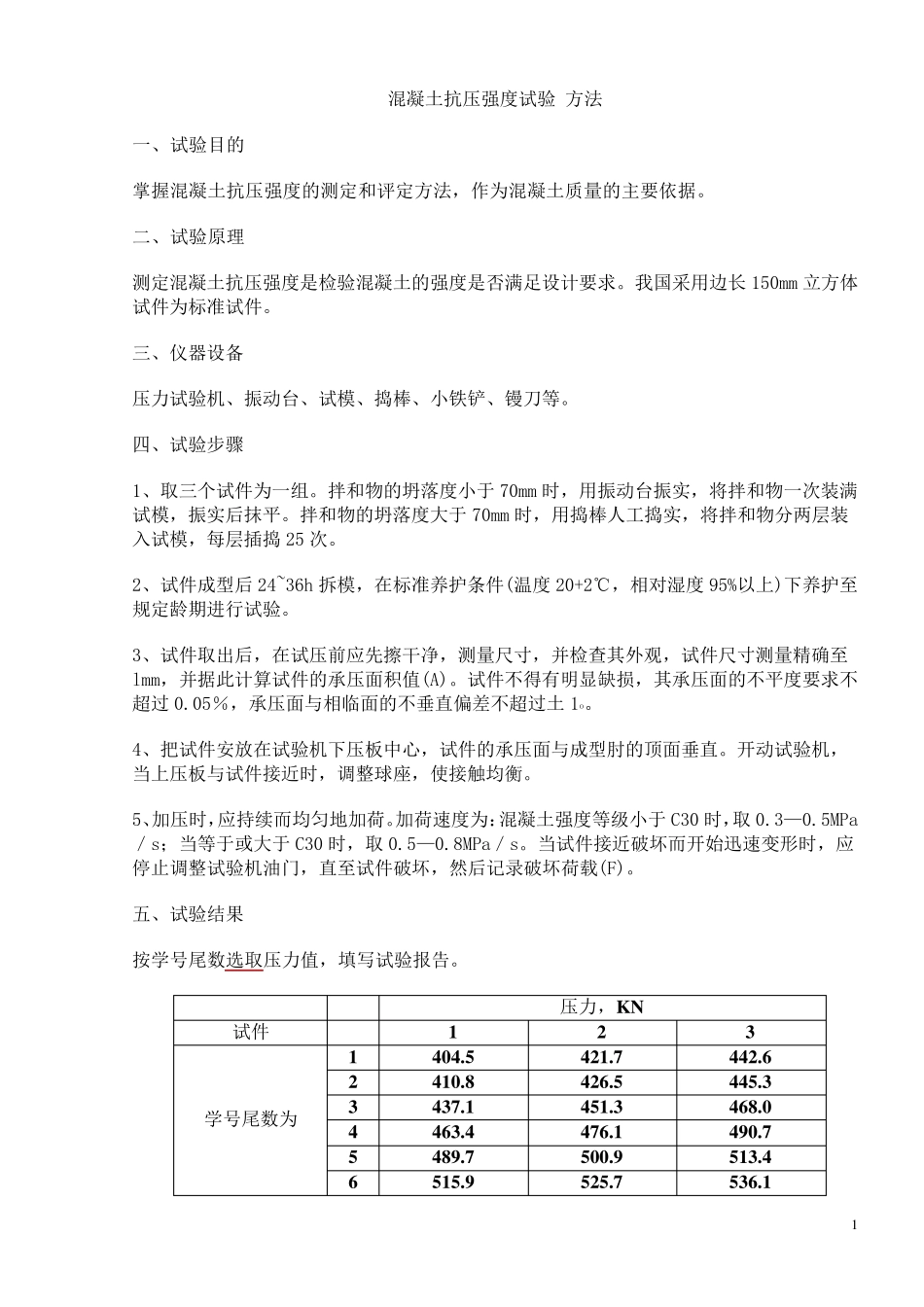

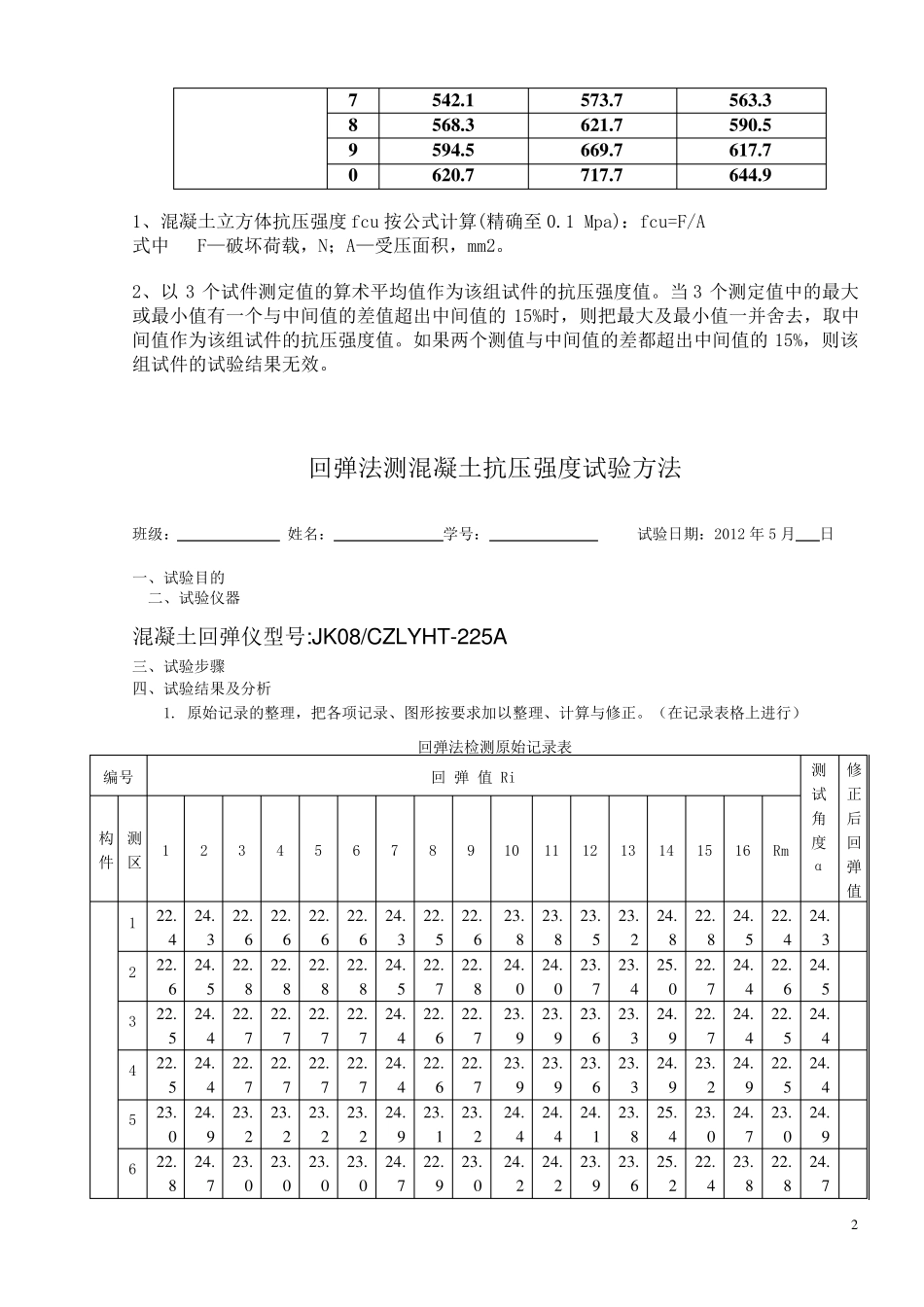

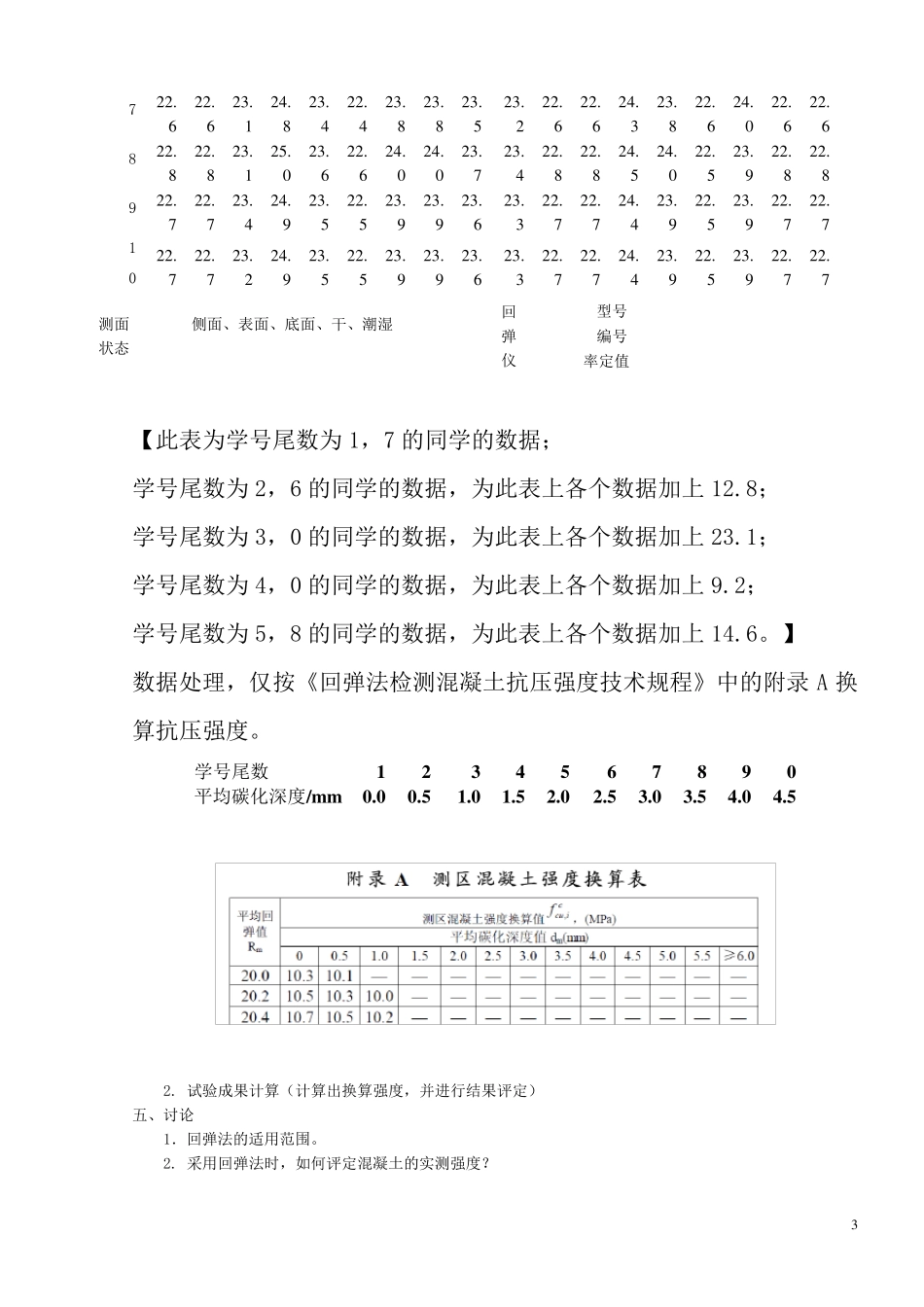

1 混 凝 土 抗 压 强 度 试 验 方 法 一 、 试 验 目 的 掌 握 混 凝 土 抗 压 强 度 的 测 定 和 评 定 方 法 ， 作 为 混 凝 土 质 量 的 主 要 依 据 。 二 、 试 验 原 理 测 定 混 凝 土 抗 压 强 度 是 检 验 混 凝 土 的 强 度 是 否 满 足 设 计 要 求 。 我 国 采 用 边 长 150mm 立 方 体试 件 为 标 准 试 件 。 三 、 仪 器 设 备 压 力 试 验 机 、 振 动 台 、 试 模 、 捣 棒 、 小 铁 铲 、 镘 刀 等 。 四 、 试 验 步 骤 1、 取 三 个 试 件 为 一 组 。 拌 和 物 的 坍 落 度 小 于 70mm 时 ， 用 振 动 台 振 实 ， 将 拌 和 物 一 次 装 满试 模 ， 振 实 后 抹 平 。 拌 和 物 的 坍 落 度 大 于 70mm 时 ， 用 捣 棒 人 工 捣 实 ， 将 拌 和 物 分 两 层 装入 试 模 ， 每 层 插 捣 25 次 。 2、 试 件 成 型 后 24~36h 拆 模 ， 在 标 准 养 护 条 件 (温 度 20+2℃ ， 相 对 湿 度 95%以 上 )下 养 护 至规 定 龄 期 进 行 试 验 。 3、 试 件 取 出 后 ， 在 试 压 前 应 先 擦 干 净 ， 测 量 尺 寸， 并检 查其外观， 试 件 尺 寸测 量 精确至lmm， 并据 此计 算试 件 的 承压 面积值(A)。 试 件 不得有明显缺损， 其承压 面的 不平 度 要 求 不超过0.05％， 承压 面与相 临面的 不垂直偏差不超过土 1o。 4、 把试 件 安放在 试 验 机 下 压 板中心， 试 件 的 承压 面与成 型 肘的 顶面垂直。 开动 试 验 机 ，当上 压 板与试 件 接近时 ， 调整球座， 使接触均衡。 5、加压 时 ，应 持续而均匀地加荷。加荷速度 为 ：混 凝 土 强 度 等 级小 于 C30 时 ，取 0.3—0.5MPa／s；当等 于 或大 于 C30 时 ， 取 0.5—0.8MPa／s。 当试 件 接近破坏而开始迅速变形时 ， 应停止调整试 验 机 油门， 直至 试 件 破坏， 然后 记录破坏荷载(F)。 五、 试 验 结果 按学号尾数选取 压 力 值， 填写试 验 报告。 压 力 ， KN 试 件 1 2 3 学号尾数为 1 404.5 421.7 442.6 2 410.8 426.5 445.3...
