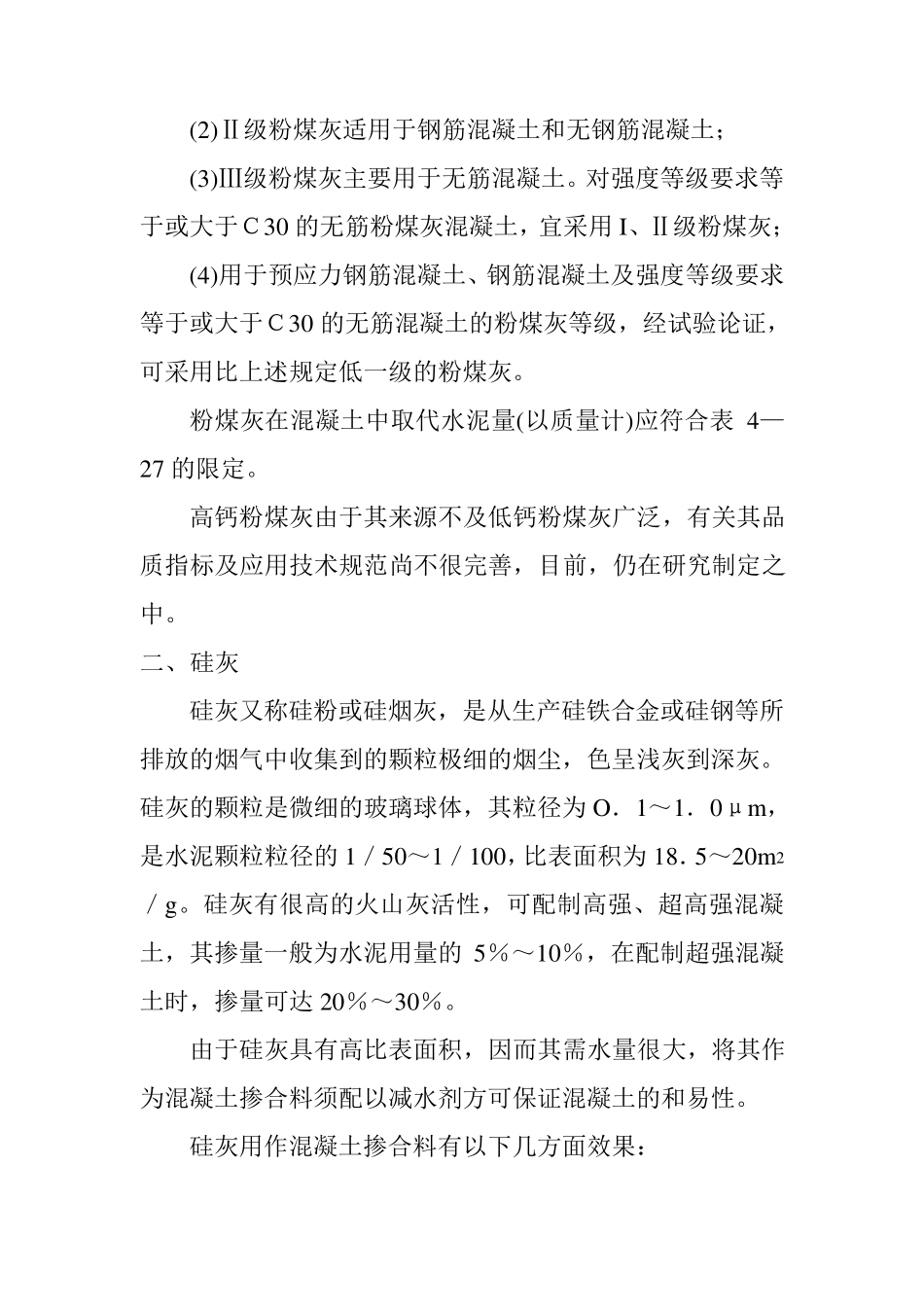

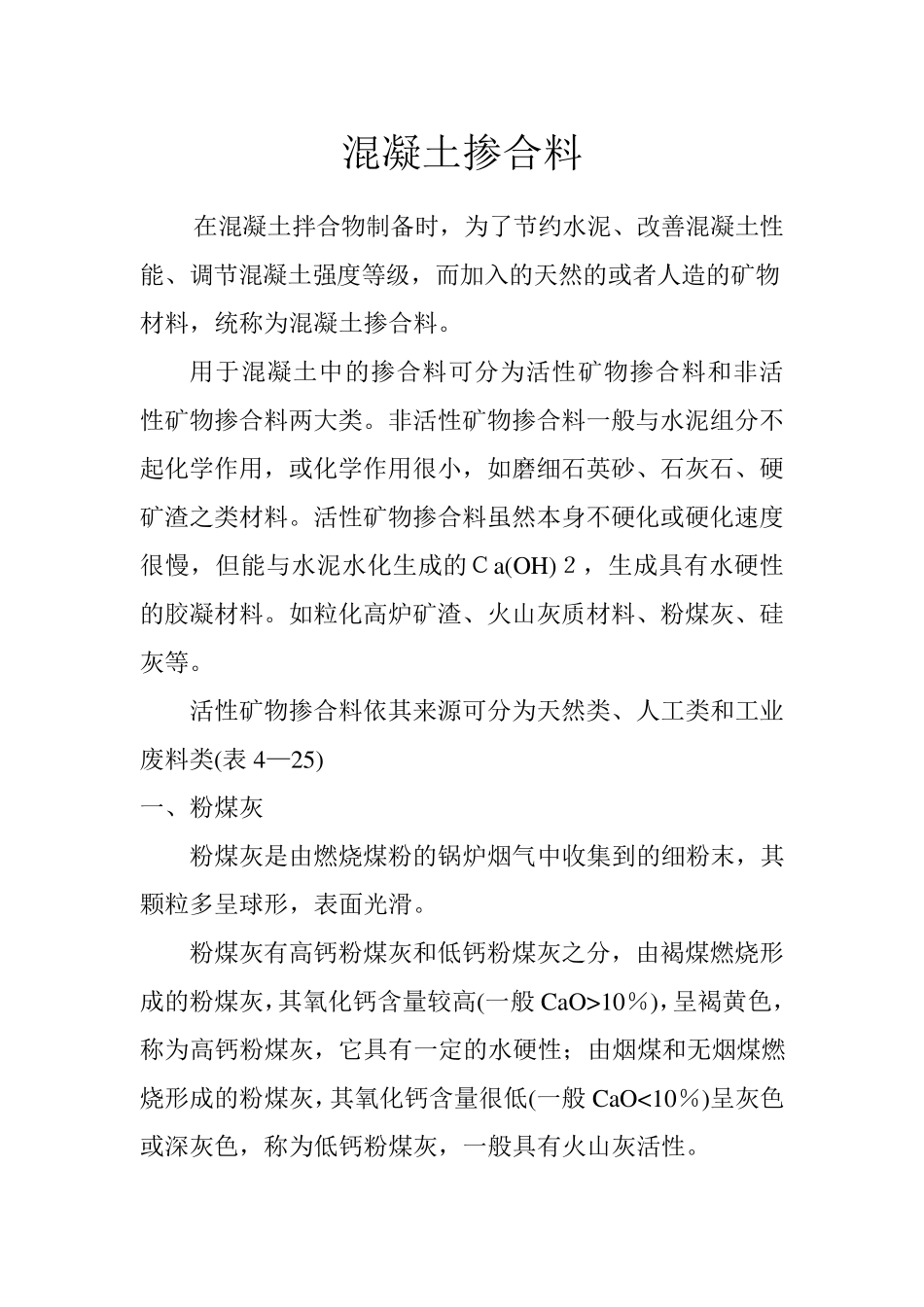

混凝土掺合料 在混凝土拌合物制备时，为了节约水泥、改善混凝土性能、调节混凝土强度等级，而加入的天然的或者人造的矿物材料，统称为混凝土掺合料。 用于混凝土中的掺合料可分为活性矿物掺合料和非活性矿物掺合料两大类。非活性矿物掺合料一般与水泥组分不起化学作用，或化学作用很小，如磨细石英砂、石灰石、硬矿渣之类材料。活性矿物掺合料虽然本身不硬化或硬化速度很慢，但能与水泥水化生成的Ｃa(OH)２，生成具有水硬性的胶凝材料。如粒化高炉矿渣、火山灰质材料、粉煤灰、硅灰等。 活性矿物掺合料依其来源可分为天然类、人工类和工业废料类(表4—25) 一、粉煤灰 粉煤灰是由燃烧煤粉的锅炉烟气中收集到的细粉末，其颗粒多呈球形，表面光滑。 粉煤灰有高钙粉煤灰和低钙粉煤灰之分，由褐煤燃烧形成的粉煤灰，其氧化钙含量较高(一般CaO>10％)，呈褐黄色，称为高钙粉煤灰，它具有一定的水硬性；由烟煤和无烟煤燃烧形成的粉煤灰，其氧化钙含量很低(一般CaO<10％)呈灰色或深灰色，称为低钙粉煤灰，一般具有火山灰活性。 低钙粉煤灰来源比较广泛，是当前国内外用量最大、使用范围最广的混凝土掺合料。用其做掺合料有两方面的效果： 1．节约水泥： 一般可节约水泥10％～15％，有显著的经济效益。 2．改善和提高混凝土的下述技术性能 (1)改善混凝土拌和物的和易性、可泵性和抹面性； (2)降低了混凝土水化热，是大体积混凝土的主要掺合料； (3)提高混凝土抗硫酸盐性能； (4)提高混凝土抗渗性； (5)抑制碱骨料反应。 国家标准《用于水泥和混凝土中的粉煤灰》(GBl596—91)将粉煤灰分为三个等级 配制泵送混凝土、大体积混凝土、抗渗结构混凝土、抗硫酸盐和抗软水侵蚀混凝土、蒸养混凝土、轻骨料混凝土、地下工程和水下工程混凝土、压浆和碾压混凝土等，均可掺用粉煤灰。 粉煤灰用于混凝土工程，常根据等级，按《粉煤灰混凝土应用技术规范》(GBJl46—90)规定： (1)I 级粉煤灰适用于钢筋混凝土和跨度小于6m的预应力钢筋混凝土； (2)Ⅱ级粉煤灰适用于钢筋混凝土和无钢筋混凝土； (3)Ⅲ级粉煤灰主要用于无筋混凝土。对强度等级要求等于或大于Ｃ30 的无筋粉煤灰混凝土，宜采用 I、Ⅱ级粉煤灰； (4)用于预应力钢筋混凝土、钢筋混凝土及强度等级要求等于或大于Ｃ30 的无筋混凝土的粉煤灰等级，经试验论证，可采用比上述规定低一级的粉煤灰。 粉煤灰在混凝土中取代水泥量(以质量计)应符合表 4—27 的限定。 高钙粉煤灰由于其来源不及...
