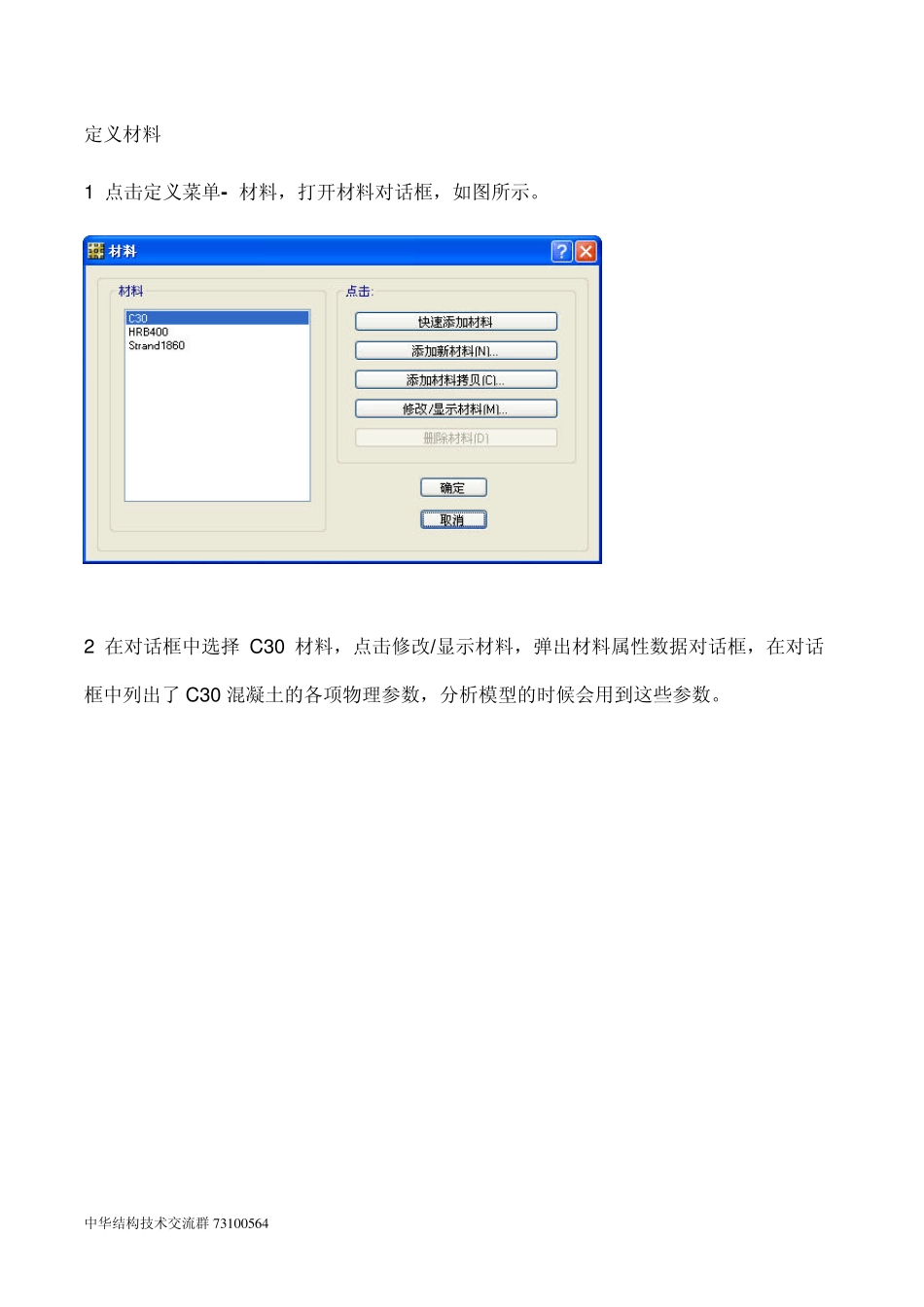

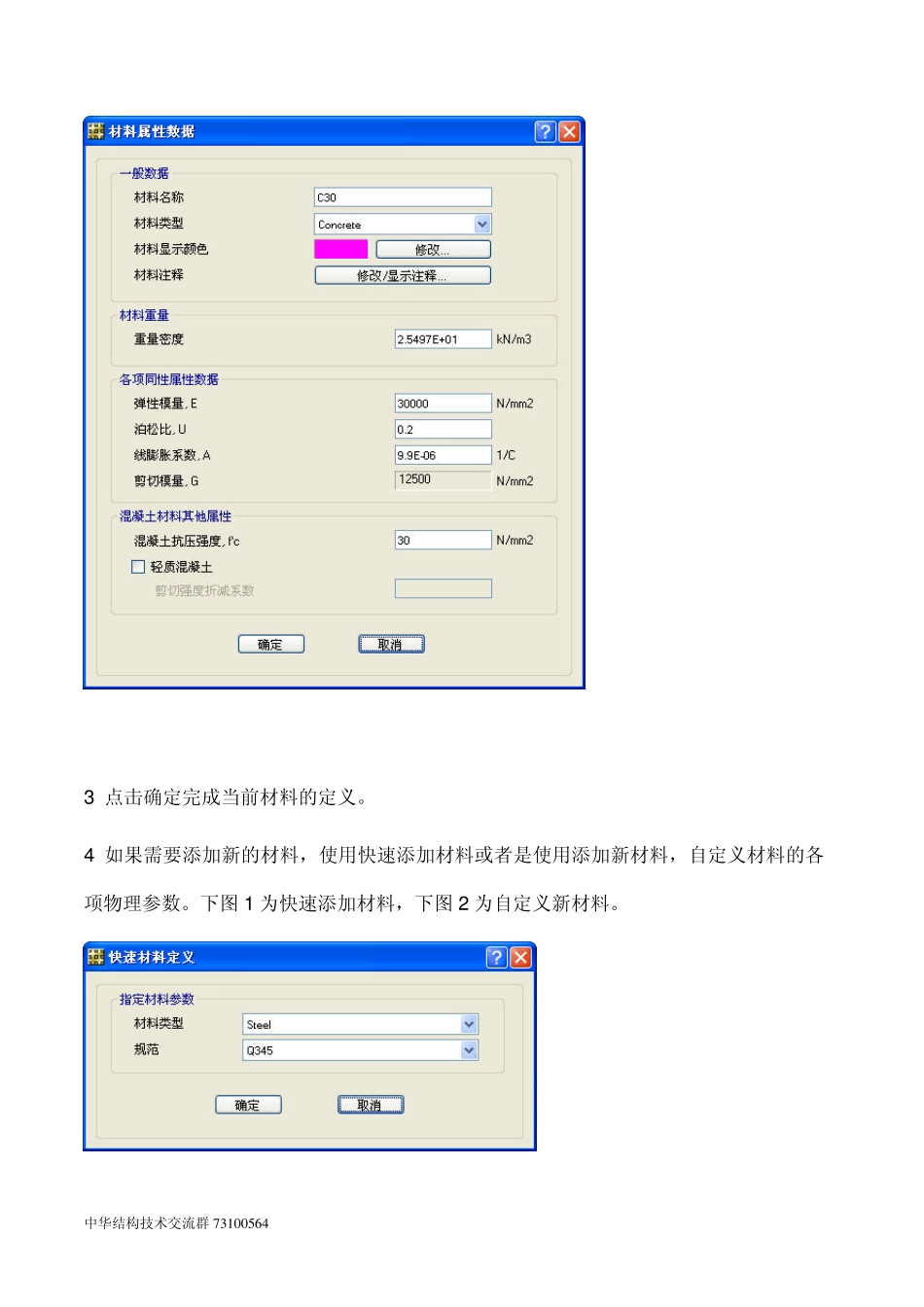

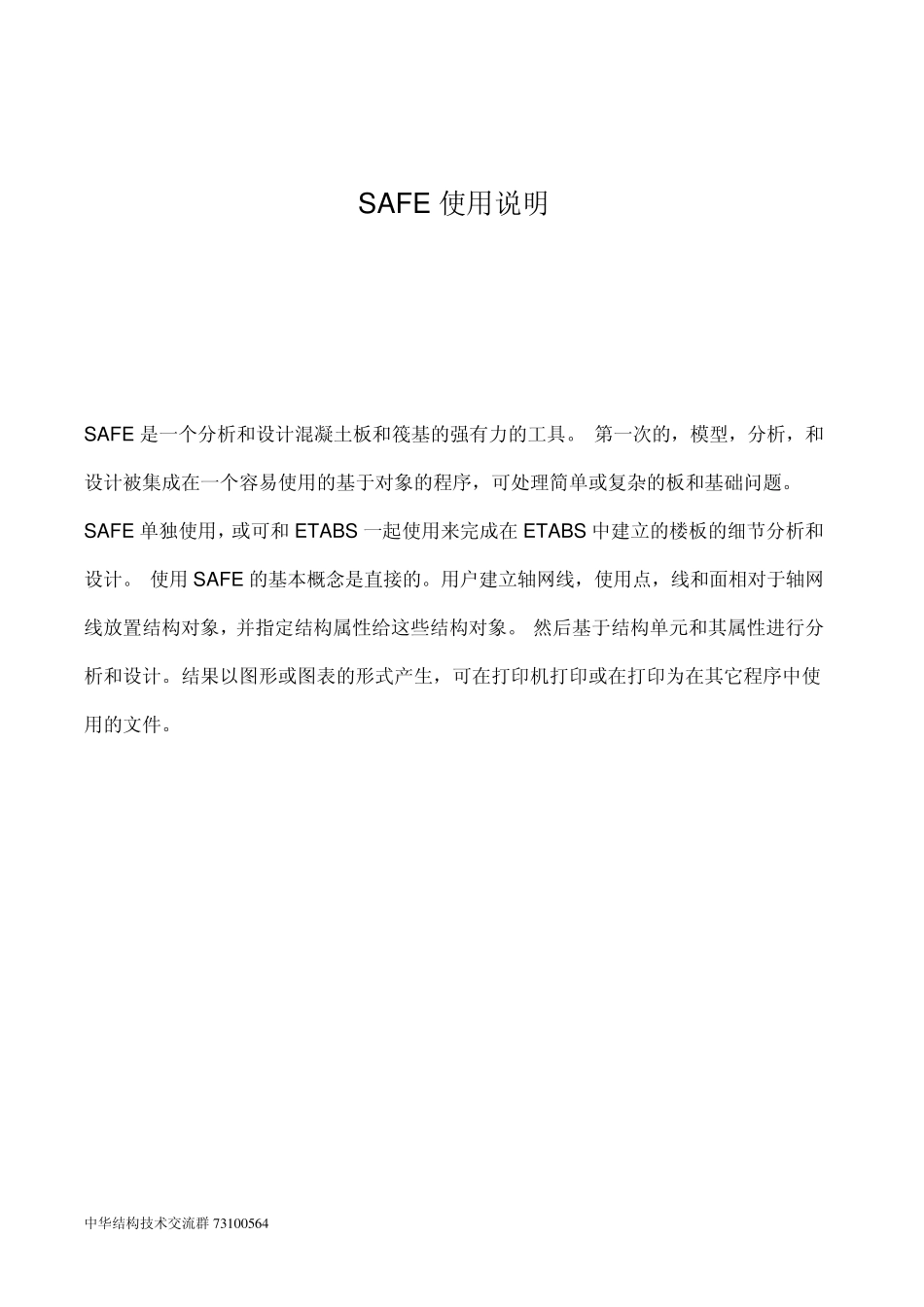

中华结构技术交流群7 3 1 0 0 5 6 4 SAFE 使用说明 SAFE 是一个分析和设计混凝土板和筏基的强有力的工具。 第一次的，模型，分析，和设计被集成在一个容易使用的基于对象的程序，可处理简单或复杂的板和基础问题。SAFE 单独使用，或可和ETABS 一起使用来完成在 ETABS 中建立的楼板的细节分析和设计。 使用SAFE 的基本概念是直接的。用户建立轴网线，使用点，线和面相对于轴网线放置结构对象，并指定结构属性给这些结构对象。 然后基于结构单元和其属性进行分析和设计。结果以图形或图表的形式产生，可在打印机打印或在打印为在其它程序中使用的文件。 中华结构技术交流群7 3 1 0 0 5 6 4 定义材料 1 点击定义菜单->材料，打开材料对话框，如图所示。 2 在对话框中选择 C 30 材料，点击修改/显示材料，弹出材料属性数据对话框，在对话框中列出了 C 30 混凝土的各项物理参数，分析模型的时候会用到这些参数。 中华结构技术交流群7 3 1 0 0 5 6 4 3 点击确定完成当前材料的定义。 4 如果需要添加新的材料，使用快速添加材料或者是使用添加新材料，自定义材料的各项物理参数。下图 1 为快速添加材料，下图 2 为自定义新材料。 中华结构技术交流群 7 3 1 0 0 5 6 4 中华结构技术交流群7 3 1 0 0 5 6 4 定义楼板 1 点击定义菜单>板属性命令来进入板属性表，如图所示。 2 点击添加新属性按钮，添加新的楼板定义。在板属性对话框中进行数据的修改。 中华结构技术交流群7 3 1 0 0 5 6 4 3 在对话框中修改板的名称、材料和厚度信息。楼板名称为：SLAB250，使用 C30 材料，板的类型为 slab，板厚为 250mm。 定义柱帽属性 1 点击定义菜单>板属性命令来进入板属性表，如图所示。 2 点击添加新属性按钮，添加新的楼板定义。在板属性对话框中进行数据的修改。 中华结构技术交流群7 3 1 0 0 5 6 4 定义梁截面属性 1 点击定义菜单>梁属性命令，显示梁属性表。 2 点击添加添加新属性按钮，显示梁属性数据对话框。 中华结构技术交流群7 3 1 0 0 5 6 4 3 在此修改梁的数据。按照上图进行数据的输入。 定义柱截面属性 1 点击定义菜单>柱属性命令，显示柱属性表。 2 点击添加新属性按钮，显示柱属性数据对话框。 中华结构技术交流群7 3 1 0 0 5 6 4 定义墙属性 1 点击定义菜单->墙属性命令，显示墙属性表。 中华结构技术交流群...
