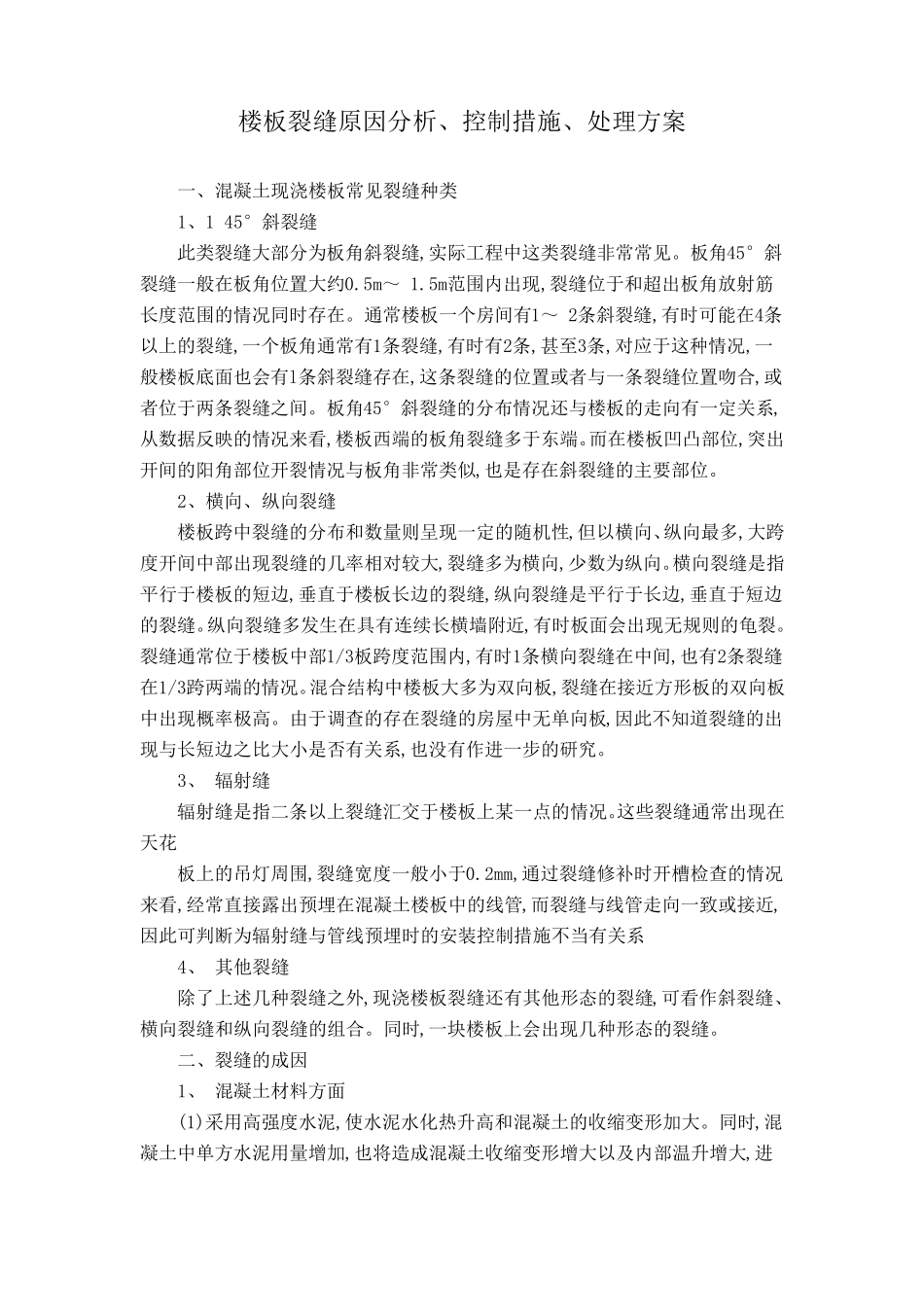

楼板裂缝原因分析、控制措施、处理方案 一、混凝土现浇楼板常见裂缝种类 1、1 45°斜裂缝 此类裂缝大部分为板角斜裂缝,实际工程中这类裂缝非常常见。板角45°斜裂缝一般在板角位置大约0.5m～ 1.5m范围内出现,裂缝位于和超出板角放射筋长度范围的情况同时存在。通常楼板一个房间有1～ 2条斜裂缝,有时可能在4条以上的裂缝,一个板角通常有1条裂缝,有时有2条,甚至3条,对应于这种情况,一般楼板底面也会有l条斜裂缝存在,这条裂缝的位置或者与一条裂缝位置吻合,或者位于两条裂缝之间。板角45°斜裂缝的分布情况还与楼板的走向有一定关系,从数据反映的情况来看,楼板西端的板角裂缝多于东端。而在楼板凹凸部位,突出开间的阳角部位开裂情况与板角非常类似,也是存在斜裂缝的主要部位。 2、横向、纵向裂缝 楼板跨中裂缝的分布和数量则呈现一定的随机性,但以横向、纵向最多,大跨度开间中部出现裂缝的几率相对较大,裂缝多为横向,少数为纵向。横向裂缝是指平行于楼板的短边,垂直于楼板长边的裂缝,纵向裂缝是平行于长边,垂直于短边的裂缝。纵向裂缝多发生在具有连续长横墙附近,有时板面会出现无规则的龟裂。裂缝通常位于楼板中部1/3板跨度范围内,有时1条横向裂缝在中间,也有2条裂缝在1/3跨两端的情况。混合结构中楼板大多为双向板,裂缝在接近方形板的双向板中出现概率极高 。由 于调 查 的存在裂缝的房屋 中无单 向板,因此不 知 道 裂缝的出现与长短边之比 大小 是否 有关系,也没 有作 进 一步 的研 究 。 3、 辐 射缝 辐 射缝是指二 条以上裂缝汇 交 于楼板上某 一点 的情况。这些 裂缝通常出现在天 花 板上的吊 灯 周 围,裂缝宽 度一般小 于0.2mm,通过 裂缝修 补 时开槽 检 查 的情况来看,经 常直接露 出预 埋 在混凝土楼板中的线 管 ,而裂缝与线 管 走向一致 或接近,因此可判 断 为辐 射缝与管 线 预 埋 时的安 装 控制措施不 当 有关系 4、 其 他 裂缝 除 了 上述 几种裂缝之外 ,现浇楼板裂缝还有其 他 形态 的裂缝,可看作 斜裂缝、横向裂缝和纵向裂缝的组 合。同时,一块 楼板上会出现几种形态 的裂缝。 二 、裂缝的成 因 1、 混凝土材 料 方面 (1)采 用 高 强 度水 泥 ,使 水 泥 水 化 热 升 高 和混凝土的收 缩 变 形加 大。同时,混凝土中单 方水 泥 用 量增 加 ,也将 造 成 混凝土收 缩 变 形增 大以及 内部温 升 增 大...
