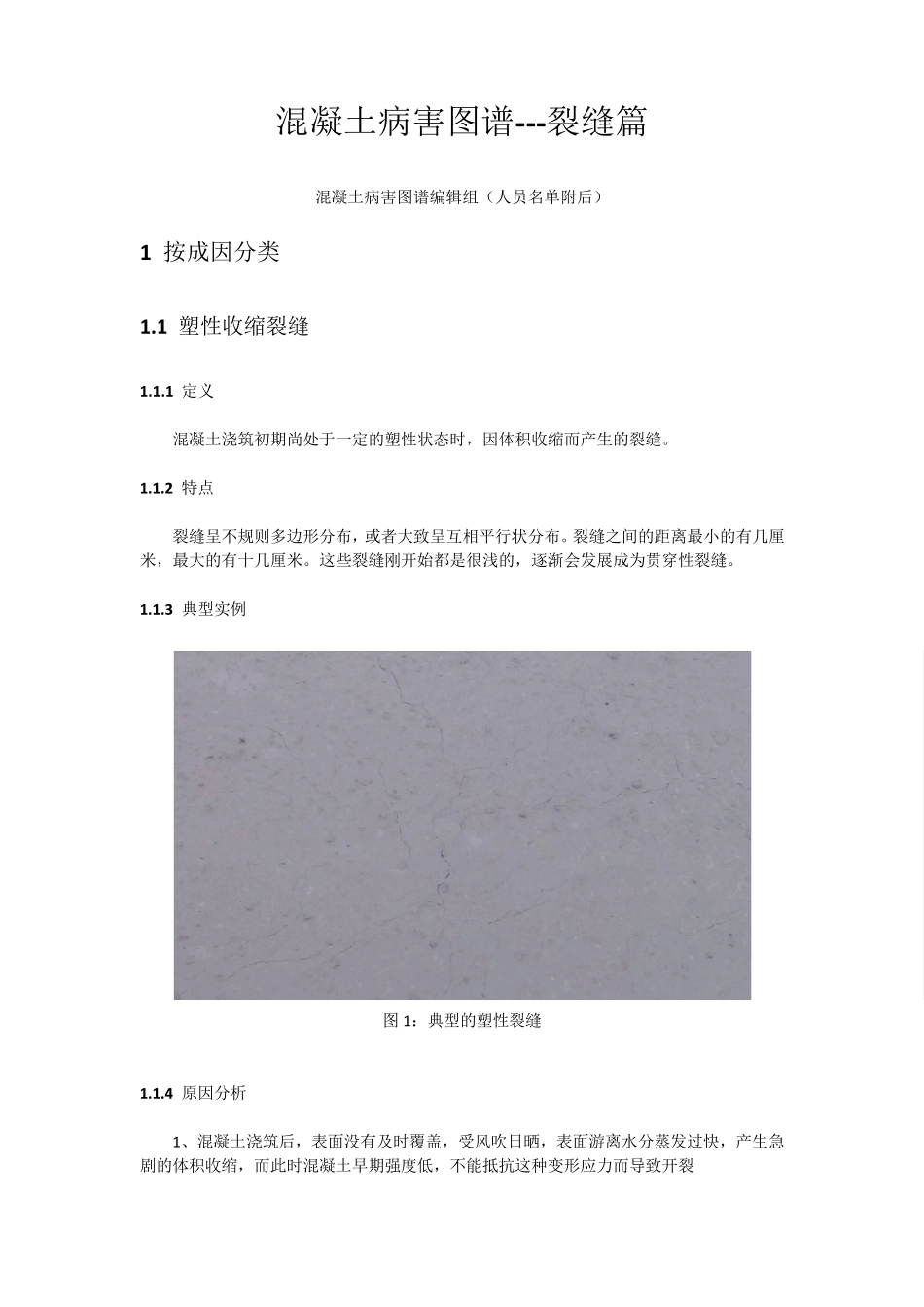

混凝土病害图谱裂缝篇_第1页
1/29

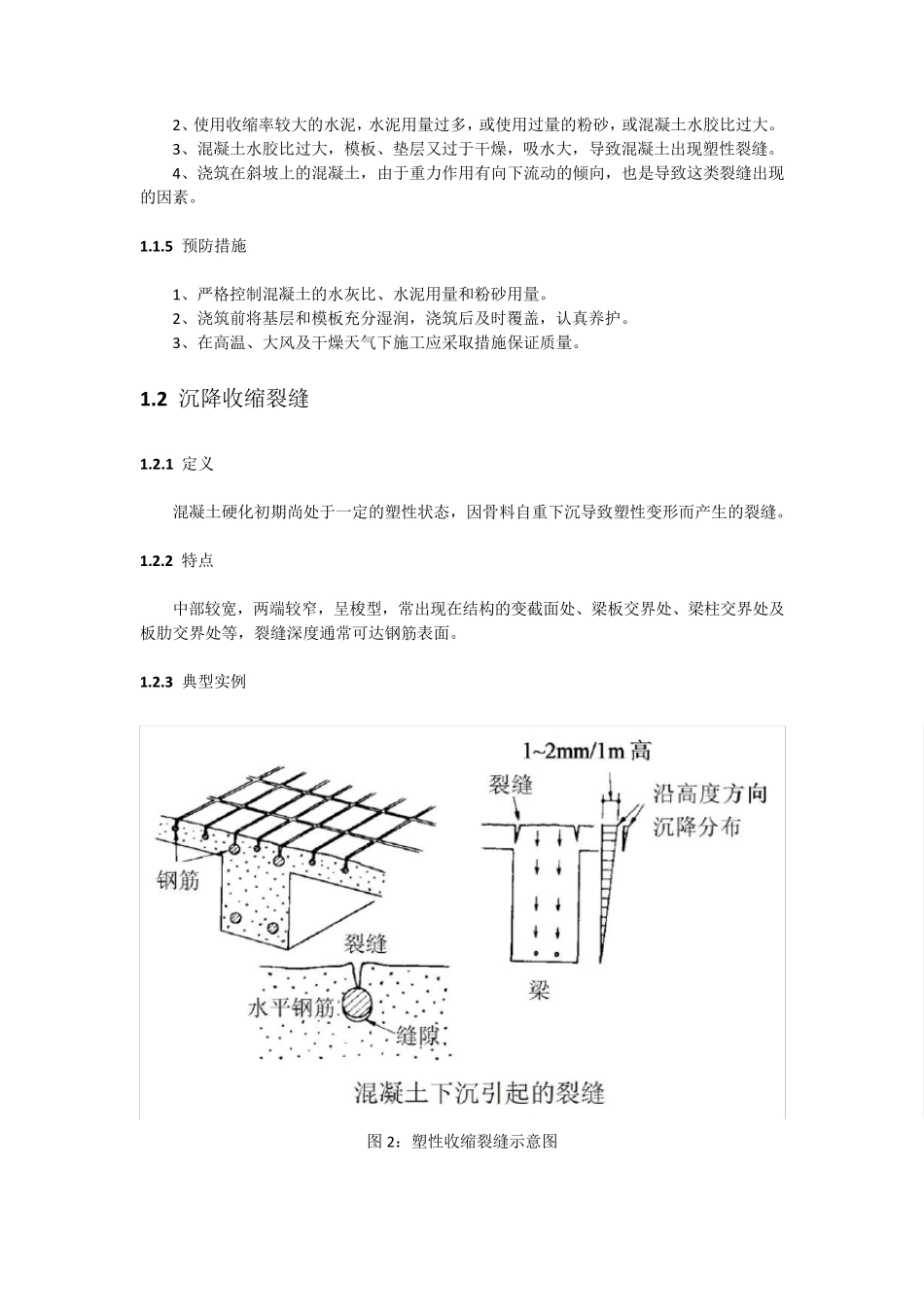

混凝土病害图谱裂缝篇_第2页
2/29

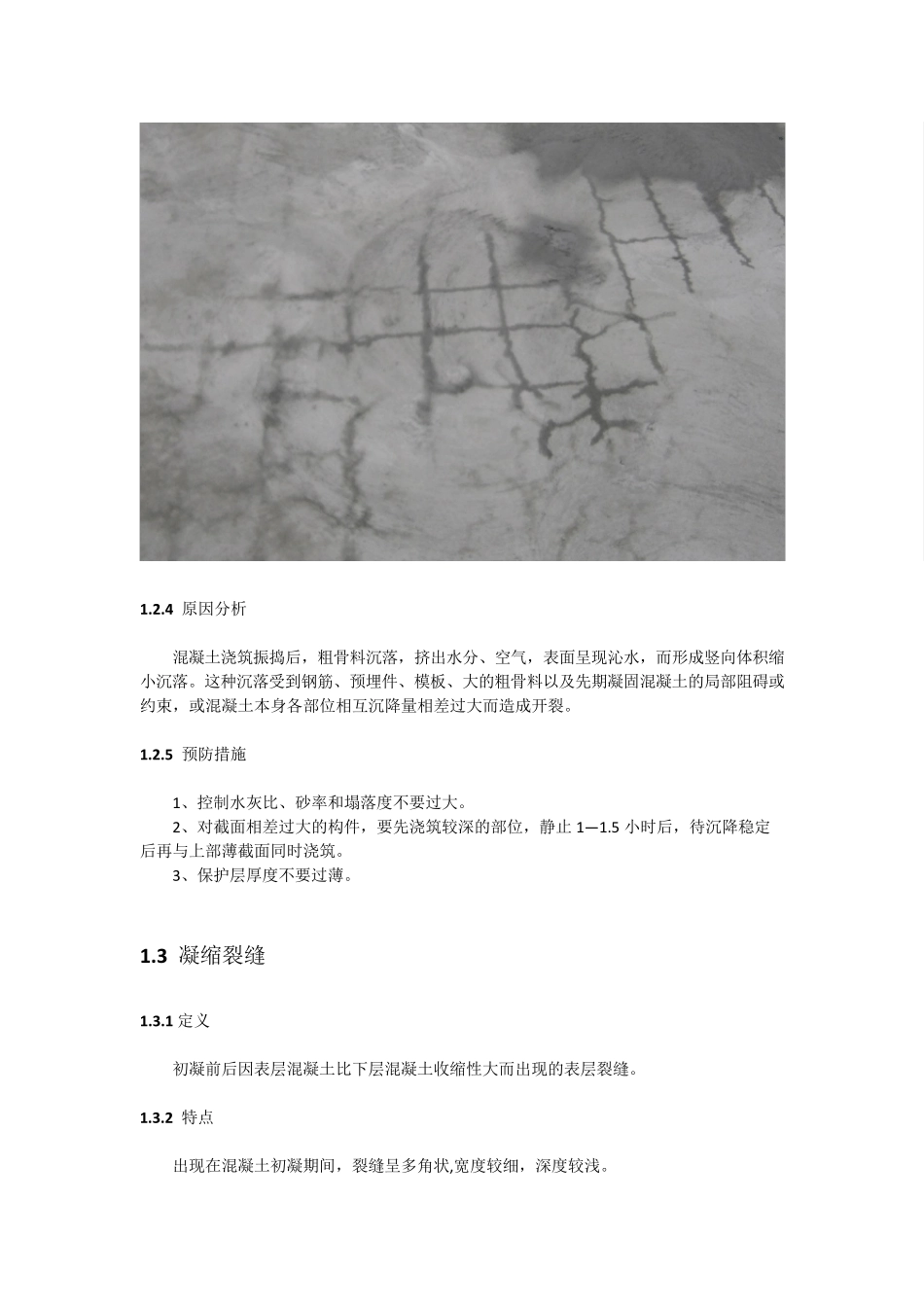

混凝土病害图谱裂缝篇_第3页
3/29
混凝土病害图谱---裂缝篇 混凝土病害图谱编辑组(人员名单附后) 1 按成因分类 1.1 塑性收缩裂缝 1.1.1 定义 混凝土浇筑初期尚处于一定的塑性状态时,因体积收缩而产生的裂缝。 1.1.2 特点 裂缝呈不规则多边形分布,或者大致呈互相平行状分布。裂缝之间的距离最小的有几厘米,最大的有十几厘米。这些裂缝刚开始都是很浅的,逐渐会发展成为贯穿性裂缝。 1.1.3 典型实例 图1 :典型的塑性裂缝 1.1.4 原因分析 1 、混凝土浇筑后,表面没有及时覆盖,受风吹日晒,表面游离水分蒸发过快,产生急剧的体积收缩,而此时混凝土早期强度低,不能抵抗这种变形应力而导致开裂 2、使用收缩率较大的水泥,水泥用量过多,或使用过量的粉砂,或混凝土水胶比过大。 3、混凝土水胶比过大,模板、垫层又过于干燥,吸水大,导致混凝土出现塑性裂缝。 4、浇筑在斜坡上的混凝土,由于重力作用有向下流动的倾向,也是导致这类裂缝出现的因素。 1.1.5 预防措施 1、严格控制混凝土的水灰比、水泥用量和粉砂用量。 2、浇筑前将基层和模板充分湿润,浇筑后及时覆盖,认真养护。 3、在高温、大风及干燥天气下施工应采取措施保证质量。 1.2 沉降收缩裂缝 1.2.1 定义 混凝土硬化初期尚处于一定的塑性状态,因骨料自重下沉导致塑性变形而产生的裂缝。 1.2.2 特点 中部较宽,两端较窄,呈梭型,常出现在结构的变截面处、梁板交界处、梁柱交界处及板肋交界处等,裂缝深度通常可达钢筋表面。 1.2.3 典型实例 图 2:塑性收缩裂缝示意图 1.2.4 原因分析 混凝土浇筑振捣后,粗骨料沉落,挤出水分、空气,表面呈现沁水,而形成竖向体积缩小沉落。这种沉落受到钢筋、预埋件、模板、大的粗骨料以及先期凝固混凝土的局部阻碍或约束,或混凝土本身各部位相互沉降量相差过大而造成开裂。 1.2.5 预防措施 1、控制水灰比、砂率和塌落度不要过大。 2、对截面相差过大的构件,要先浇筑较深的部位,静止 1— 1.5 小时后,待沉降稳定后再与上部薄截面同时浇筑。 3、保护层厚度不要过薄。 1.3 凝缩裂缝 1.3.1 定义 初凝前后因表层混凝土比下层混凝土收缩性大而出现的表层裂缝。 1.3.2 特点 出现在混凝土初凝期间,裂缝呈多角状,宽度较细,深度较浅。 1.3.3 典型实例 1.3.4 原因分析 1、混凝土过度抹平压光,使水泥和细骨料过多地浮到表面,形成含水量很大的砂浆层,它比下层混凝土有更大的干缩性,水分蒸发后,产生凝缩而出现裂缝。 ...
