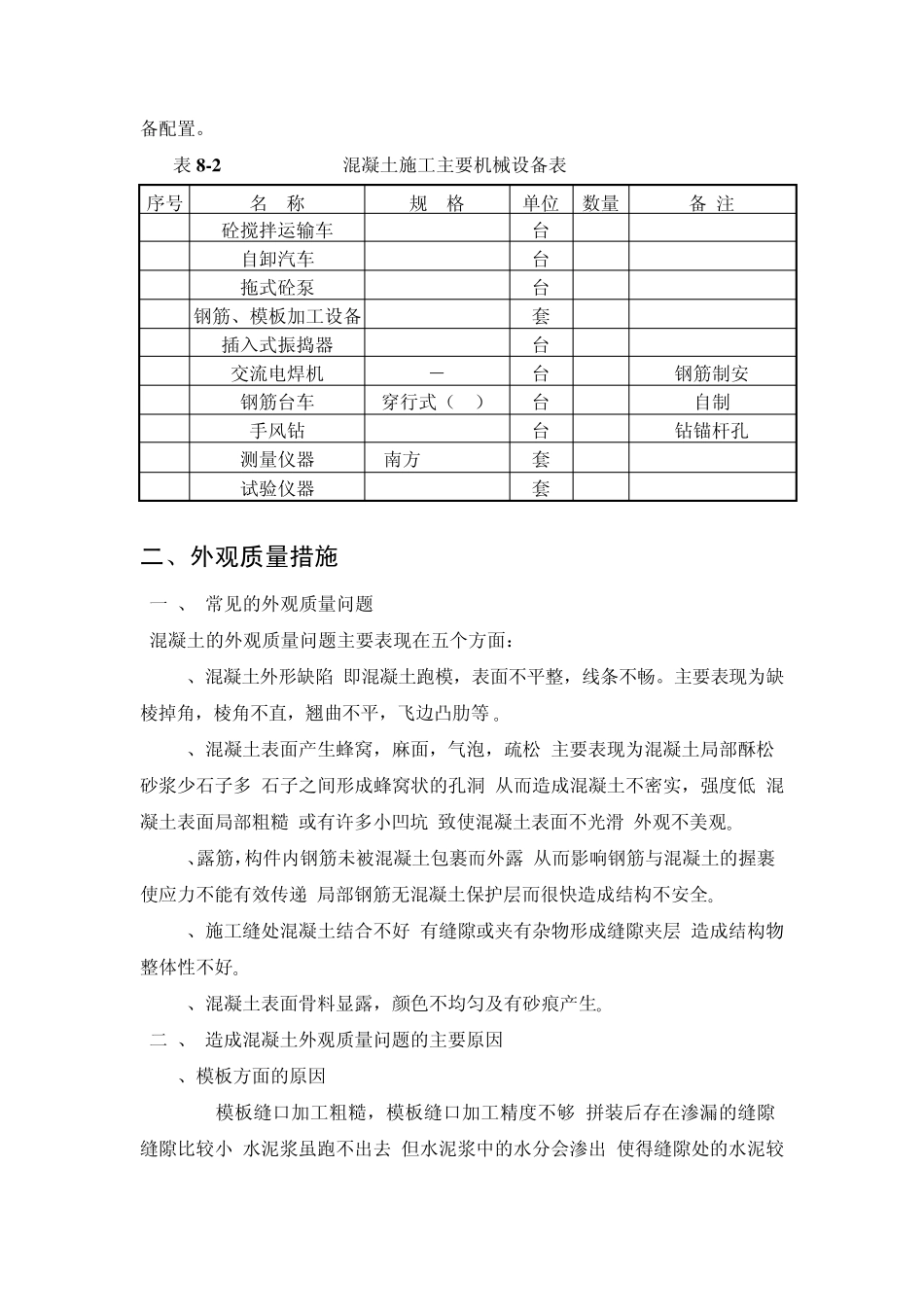

混凝土衬砌浇筑工艺及外观质量控制措施 一、衬砌混凝土施工工艺 1、施工准备 (1)基岩面或施工缝清理 测量检查基础岩面,欠挖部位用风镐进行处理,将岩石表面的岩屑、油污等用高压风水冲洗,其他有害的附着物和松散物、半松散的或风化的岩块等杂物人工清理干净。施工缝用风砂枪或人工凿毛。 (2)轨道安装 在已浇筑完成并具有一定强度的洞底板上安装台车轨道基础和轨道,安装尺寸及精度符合设计要求。 2测量放线 用全站仪、水准仪根据施工详图放出结构物边线、模板锚筋钻孔位置,作为模板安装和锚筋钻孔的依据;在岩石面上测量放出混凝土浇筑面高程,作为混凝土浇筑时控制依据;放样钢筋控制位置,便于准确地绑扎钢筋;所有放样点均采用不易被擦掉并且鲜艳显眼的记号标识。 3、钢筋、埋件安装 钢筋、埋件由钢筋加工厂统一加工,钢筋加工厂根据钢筋下料单加工钢筋,加工完的成品钢筋编号用汽车运至工作面。按钢筋编号有序堆放,现场技术员按照施工图纸指导工人进行钢筋绑扎。钢筋绑扎前,进行精确测量放线,焊接架立钢筋,然后人工绑扎。钢筋的安装位置、间距、保护层及各部分钢筋尺寸的大小均应符合施工图纸的规定。运送到现场的成品钢筋表面应洁净无损伤,钢筋的连接采用机械连接,采用钢筋焊接和钢筋绑扎按 GB50204的规定以及施工图的要求执行。钢筋保护层厚度控制采用预制的砂浆垫块,加垫在钢筋和模板之间。钢筋安装完成后,把埋件按设计位置焊接在钢筋上。边顶拱利用钢筋台车一次安装完毕,超前浇筑块 1~2段长。 4、模板安装 衬砌采用钢模板,边顶拱堵头模板采用木模板,在综合加工厂加工,载重汽车运输至施工现场人工安装;安装完后的模板表面光滑、接缝严密,不漏浆,模板内侧浇筑前涂刷脱模隔离剂,以保证混凝土外表光滑平顺。 5、清洗、检查验收 浇筑前人工清理仓号内杂物,并用高压风水枪冲洗干净,排干积水;模板拼装结束后测量校模,人工跟随边校边调模板,检测无误提交测量资料,由质检部门进行仓号钢筋、模板、清洗、止水验收,填写验收单,报监理批准后方可进行混凝土浇筑施工。 6、混凝土浇筑 混凝土由右岸拌和系统集中拌制,拌制混凝土严格遵守现场实验室提供并经监理人批准的混凝土配合比进行配料,拌制完成的混凝土由 6m3混凝土搅拌车迅速运达浇筑地点。衬砌混凝土施工现场均采用 HB90型混凝土泵输送入仓,每工作面设两台,进口工作面混凝土输送泵初期设在交通洞进口位置,后期设在洞内,出口工作面混凝...
