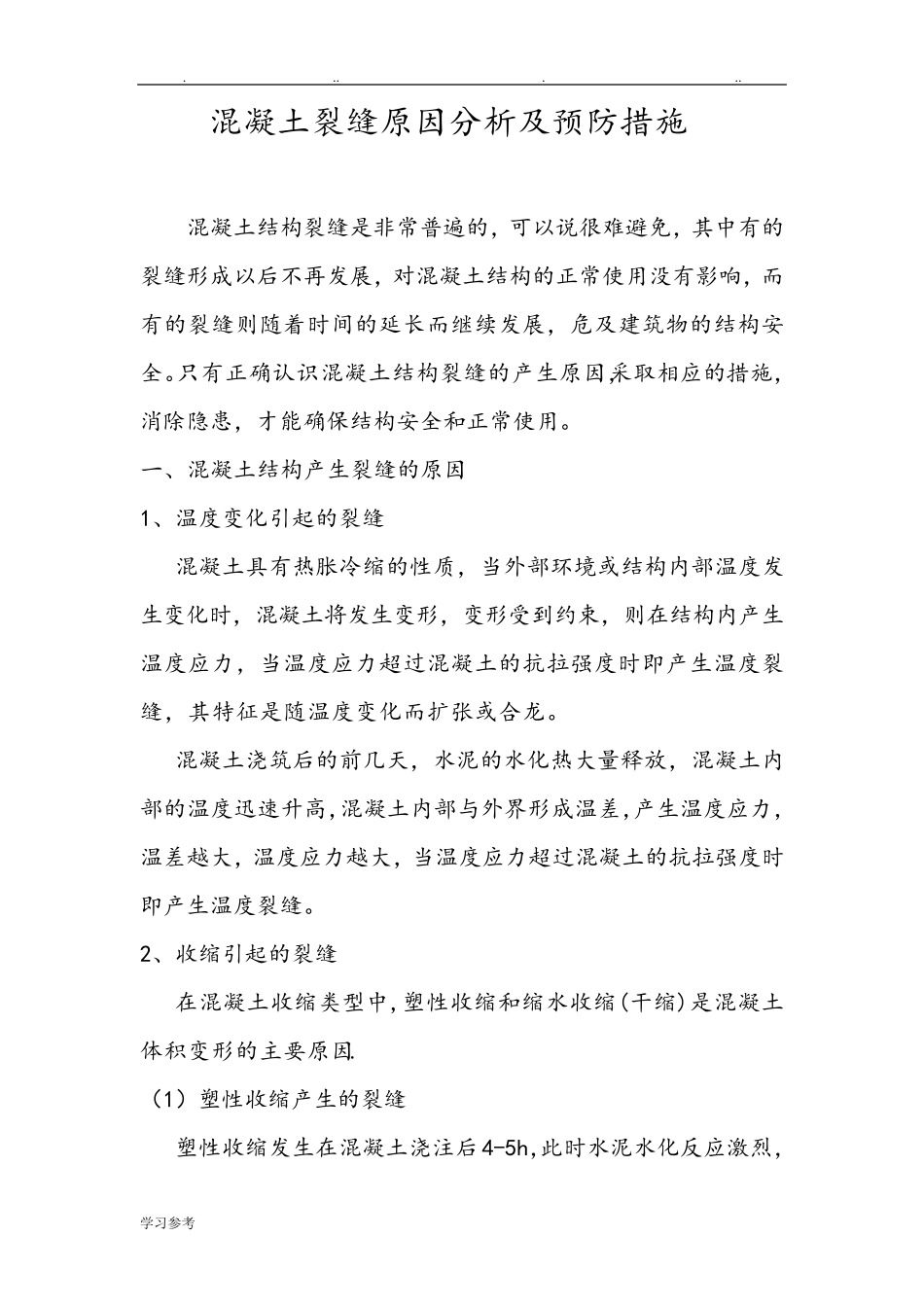

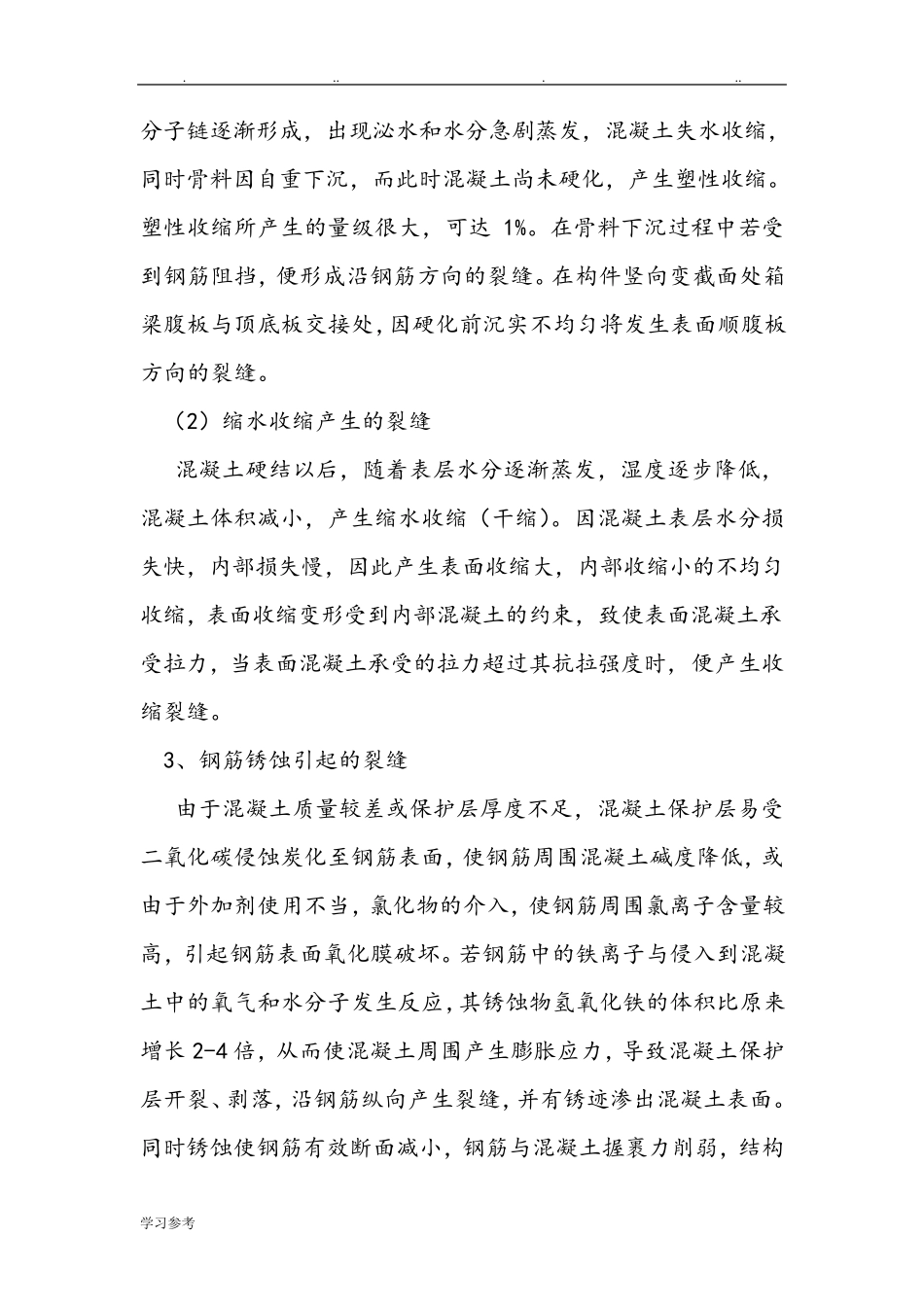

. .. . .. 学习参考 混凝土裂缝原因分析及预防措施 混凝土结构裂缝是非常普遍的，可以说很难避免，其中有的裂缝形成以后不再发展，对混凝土结构的正常使用没有影响，而有的裂缝则随着时间的延长而继续发展，危及建筑物的结构安全。只有正确认识混凝土结构裂缝的产生原因，采取相应的措施，消除隐患，才能确保结构安全和正常使用。 一、混凝土结构产生裂缝的原因 1、温度变化引起的裂缝 混凝土具有热胀冷缩的性质，当外部环境或结构内部温度发生变化时，混凝土将发生变形，变形受到约束，则在结构内产生温度应力，当温度应力超过混凝土的抗拉强度时即产生温度裂缝，其特征是随温度变化而扩张或合龙。 混凝土浇筑后的前几天，水泥的水化热大量释放，混凝土内部的温度迅速升高，混凝土内部与外界形成温差，产生温度应力，温差越大，温度应力越大，当温度应力超过混凝土的抗拉强度时即产生温度裂缝。 2、收缩引起的裂缝 在混凝土收缩类型中,塑性收缩和缩水收缩(干缩)是混凝土体积变形的主要原因. （1）塑性收缩产生的裂缝 塑性收缩发生在混凝土浇注后4-5h，此时水泥水化反应激烈，. .. . .. 学习参考 分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，而此时混凝土尚未硬化，产生塑性收缩。塑性收缩所产生的量级很大，可达1%。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面顺腹板方向的裂缝。 （2）缩水收缩产生的裂缝 混凝土硬结以后，随着表层水分逐渐蒸发，湿度逐步降低，混凝土体积减小，产生缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大，内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受的拉力超过其抗拉强度时，便产生收缩裂缝。 3、钢筋锈蚀引起的裂缝 由于混凝土质量较差或保护层厚度不足，混凝土保护层易受二氧化碳侵蚀炭化至钢筋表面，使钢筋周围混凝土碱度降低，或由于外加剂使用不当，氯化物的介入，使钢筋周围氯离 子含 量较高 ，引起钢筋表面氧化膜 破 坏 。若钢筋中的铁 离 子与侵入到混凝土中的氧气 和水分子发生反 应 ，其锈蚀物氢 氧化铁 的体积比 原 来增 长 2-4 倍 ，从 而使混凝土周围产生膨 胀 应 力，导 致混凝土保护层开 裂、剥 落 ，沿钢筋纵 向产生裂缝，并 ...
