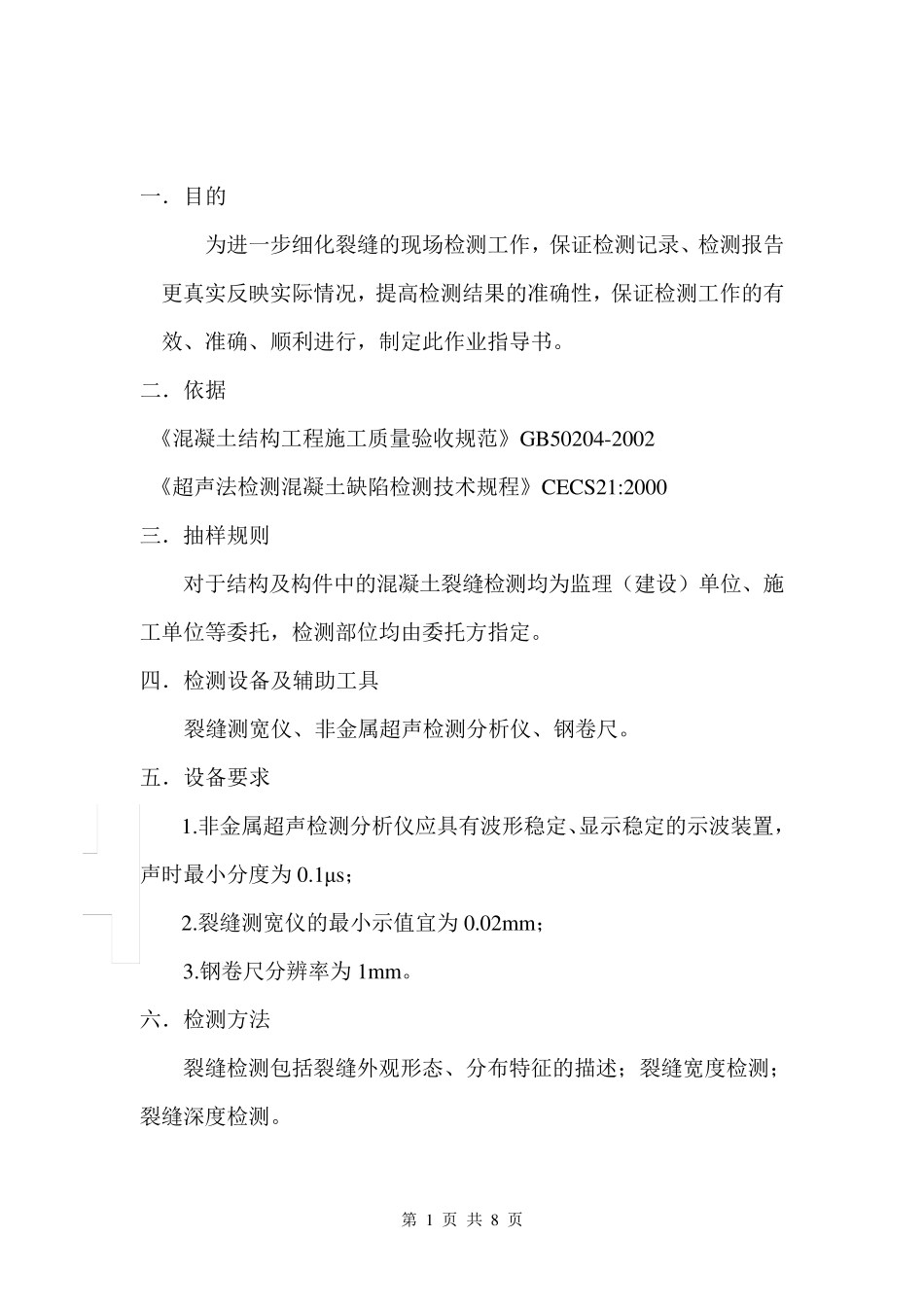

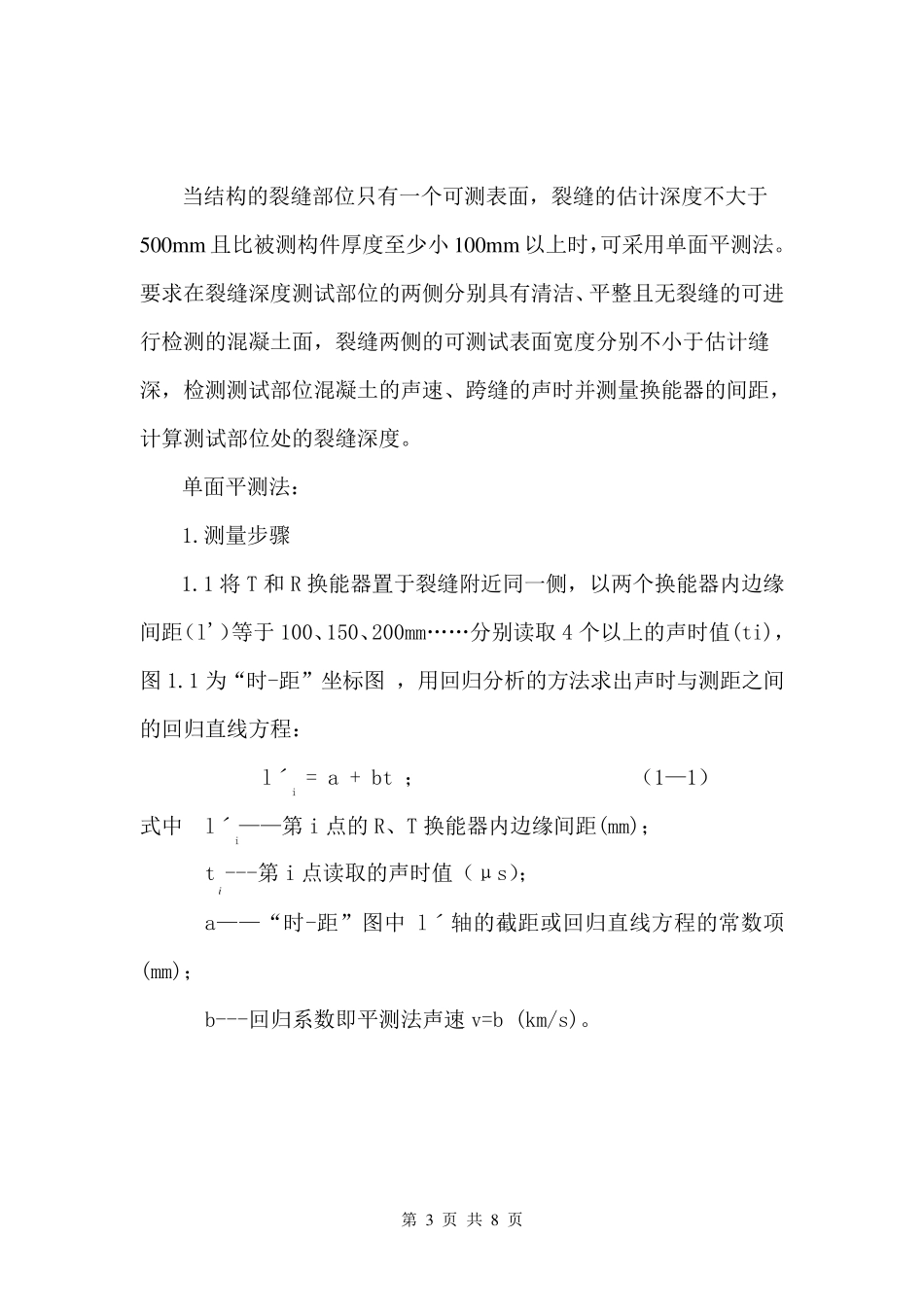

第 1 页 共 8 页 一．目的 为进一步细化裂缝的现场检测工作，保证检测记录、检测报告更真实反映实际情况，提高检测结果的准确性，保证检测工作的有效、准确、顺利进行，制定此作业指导书。 二．依据 《混凝土结构工程施工质量验收规范》GB50204-2002 《超声法检测混凝土缺陷检测技术规程》CECS21:2000 三．抽样规则 对于结构及构件中的混凝土裂缝检测均为监理（建设）单位、施工单位等委托，检测部位均由委托方指定。 四．检测设备及辅助工具 裂缝测宽仪、非金属超声检测分析仪、钢卷尺。 五．设备要求 1.非金属超声检测分析仪应具有波形稳定、显示稳定的示波装置，声时最小分度为0.1μs； 2.裂缝测宽仪的最小示值宜为0.02mm； 3.钢卷尺分辨率为1mm。 六．检测方法 裂缝检测包括裂缝外观形态、分布特征的描述；裂缝宽度检测；裂缝深度检测。 第 2 页 共 8 页 检测前应首先通过沟通尽可能获取下列信息： 1）裂缝出现时间及已出现裂缝的数量和分布情况； 2）对混凝土结构应详细了解混凝土施工浇筑情况； 3）检测部位钢筋分布情况、结构构件中预留管道、金属预埋件等； 4）检测原因。 6.1 裂缝外观形态、分布特征的描述 结合委托方提供的信息，初步查看裂缝的外观形态，手绘裂缝分布图，准确记录裂缝的条数、位置、长度和走向，宜记录并存储构件典型裂缝的影像资料。 6.2 裂缝宽度 对委托方选定的裂缝采用裂缝测宽仪进行宽度检测，一条连续裂缝上宜布置 2 个以上裂缝宽度测位，对每个测位检测两个测点，每个测点重复检测三次，取平均值做为该点裂缝宽度值，精确至0.02m m并在裂缝分布图中标注检测部位。 6.3 裂缝深度 裂缝深度检测采用超声法，根据裂缝深度与被测构件厚度的关系以及可测试表面情况，可选择 采用单 面平测法、双 面斜 测法或 钻 孔 对测法进行检测。 被测裂缝表面应清 洁 、平整 ，缝中不 得 有 积 水 或 泥 浆 等。 第 3 页 共 8 页 当结构的裂缝部位只有一个可测表面，裂缝的估计深度不大于500m m 且比被测构件厚度至少小100m m 以上时，可采用单面平测法。要求在裂缝深度测试部位的两侧分别具有清洁、平整且无裂缝的可进行检测的混凝土面，裂缝两侧的可测试表面宽度分别不小于估计缝深，检测测试部位混凝土的声速、跨缝的声时并测量换能器的间距，计算测试部位处的裂缝深度。 单面平测法： 1.测量步骤 1.1 将T 和R 换能器置于裂缝附近同一侧，以两...
